DPS-70 C - DPS-70 CN DOPPELMEMBRANPUMPEN
C
TYP: WAGEN
1.

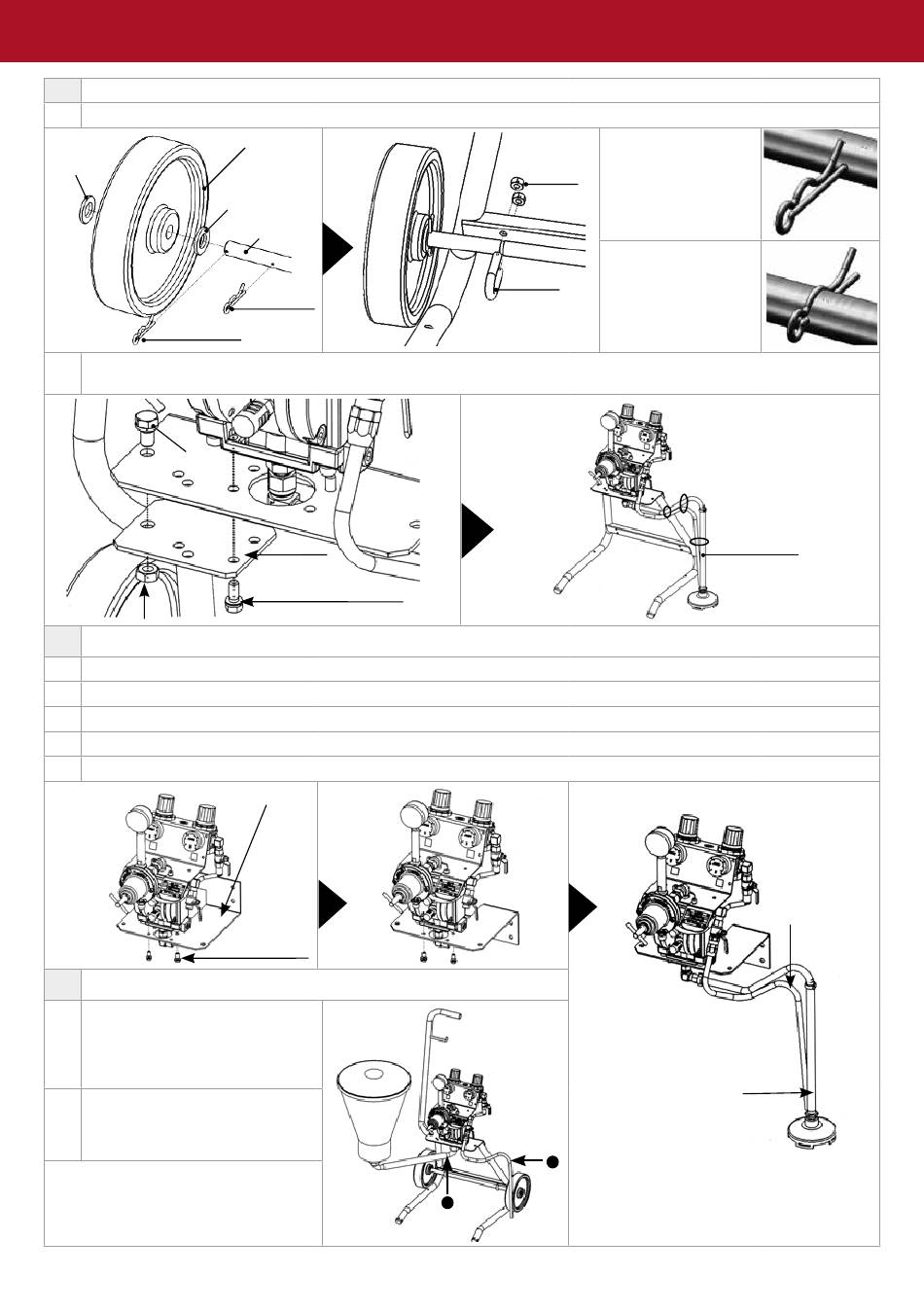

Stecken Sie die folgenden Teile in numerischer Reihenfolge zusammen und befestigen Sie sie am Gestell.
3. Vollgummireifen
4. Scheibe
5. Stift*
Schrauben Sie vom unteren Adapter der Pumpe die Verbindungsschraube (M6) und montieren Sie den Griff am
2.
Stand mit einer Sechskantschraube (M6) und einer Sechskantschraube mit Scheibe (M8).
Sechskant-
schraube (M8)
Hex. Mutter (M8)
D
TYP: WANDHALTERUNG
1.
Entfernen Sie die staubdichten Kappen (B, E, F, H, I auf Seite 107)
2. Nehmen Sie das Pumpenteil durch Entfernen der Sechskantschrauben (M6) aus der Halterung
3.
Klappen Sie die Halterung aus und positionieren Sie die Pumpe mit Sechskantschrauben (M6) in der richtigen Position an der Halterung
4.
Verbinden Sie den Ablassschlauch mit dem Zwei-Wege-Ventil (siehe "gilt für alle Typen")
5. Verbinden Sie den Saugschlauch mit dem Farbeinlassgelenk
E
TYP: WAGEN MIT KUNSTSTOFFTRICHTER (6 LT.)
Verbinden Sie den
Kunststofftrichter (Nutzung
1.
des "U"-Saugrohrs) mit dem
Farbeinlassgelenk.
Verbinden Sie den Ablassschlauch
2.
mit dem Zwei-Wege-Ventil.
2. Scheibe
Achse
1. Stift*
Griff
Sechskantschraube (M6)
Halterung
Sechskant-
schrauben (M6)
*Legen Sie das Ende
des Stifts in die Achs-
Hex. Mutter
bohrung und treiben
Sie es mit einem Ham-
mer hinein.
"U" Bolzen
Angebracht.
2
1
Fixieren 3 mal, wo
immer Sie wollen
Saugschlauch
Ablassschlauch
Saugschlauch
