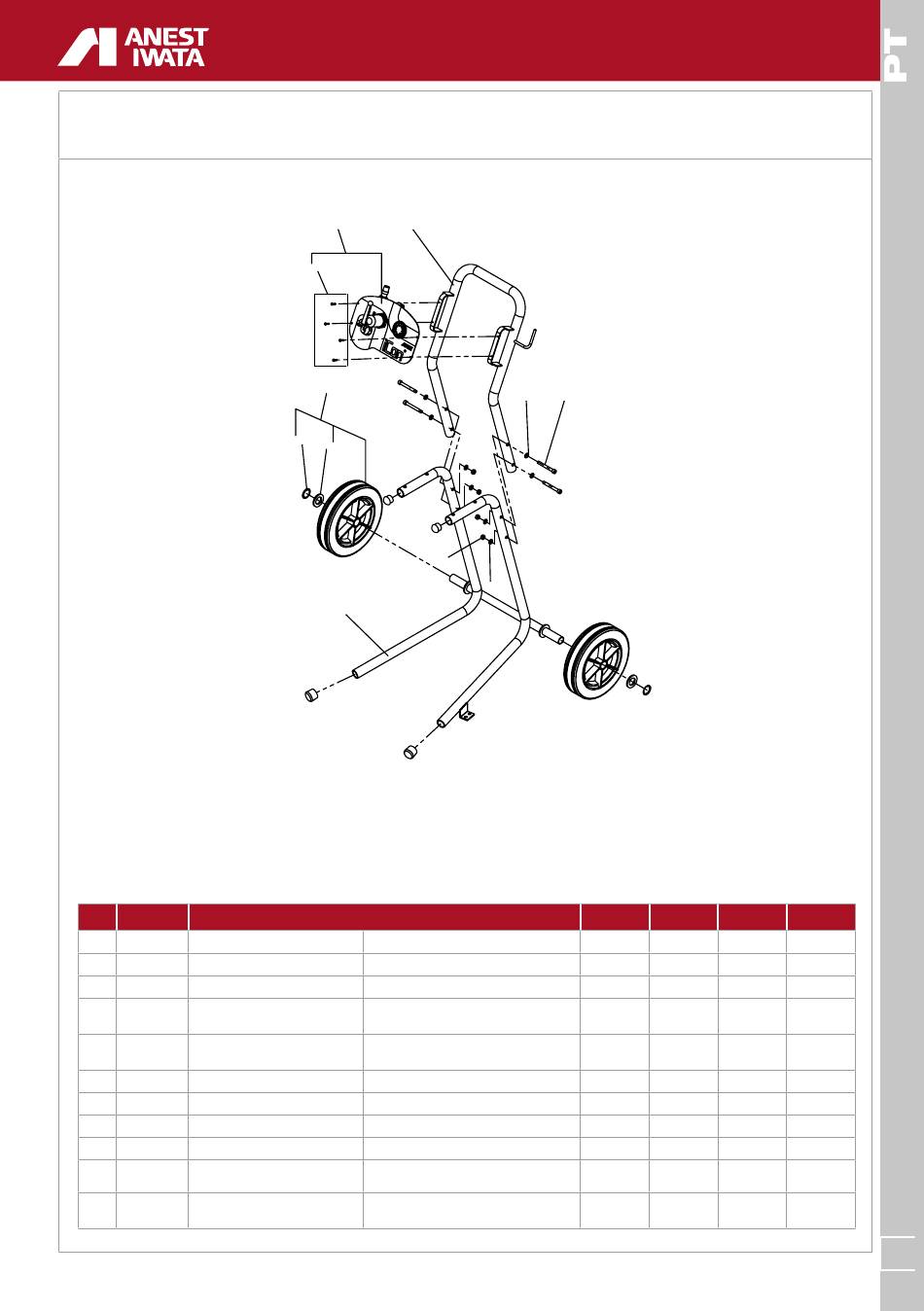

12.2 CONJUNTO DO CARRINHO
Código: 04445670 para ICON-M433N - ICON-M333N e Código: 04445810 para ICON-A433N - ICON-A333N
POS. CÓDIGO DESCRIÇÃO
1 94445680 ESTRUTURA CARRINHO
2 04444730 EMPUNHADURA CARRINHO
3 04445720 ARRUELA ELÁSTICA
4 94444960 CONJUNTO RODAS
PARAF. FIXAÇ. CABEÇA FURO
5 04447890
HEXAGONAL
6 06361081 PORCA HEXAGONAL
7 06363080 ARRUELA
8 94444790 PARAFUSO DE CABEÇA REDONDA (4 pçs.)
11 04447900 ANEL DE BLOQUEIO AUTOMÁTICO
12 94445740 CONJ. REGULADOR AR
12 94445790 CONJ. REGULADOR AR
BOMBAS Airless e Multi Spray iCon
12 2
8
4
11
3
6
1
RODAS (2 pçs.) + ARRUELAS (2 pçs.)
ANÉIS DE BLOQUEIO AUTOMÁTICO (2 pçs.)
M8
M8
M8
REGULADOR AR (1 pç.) + PARAFUSOS DE
CABEÇA REDONDA (4 pçs.)
REGULADOR AR (1 pç.) + PARAFUSOS DE
CABEÇA REDONDA (4 pçs.)
7 5
7
M433N M333N
1
1
2
1
4
4
8
1
2
1
--
A433N A333N
1 1 1
1 1 1
2 2 2
1 1 1
4 4 4
4 4 4
8 8 8
1 1 1
2 2 2
1 -- --
-- 1 1
