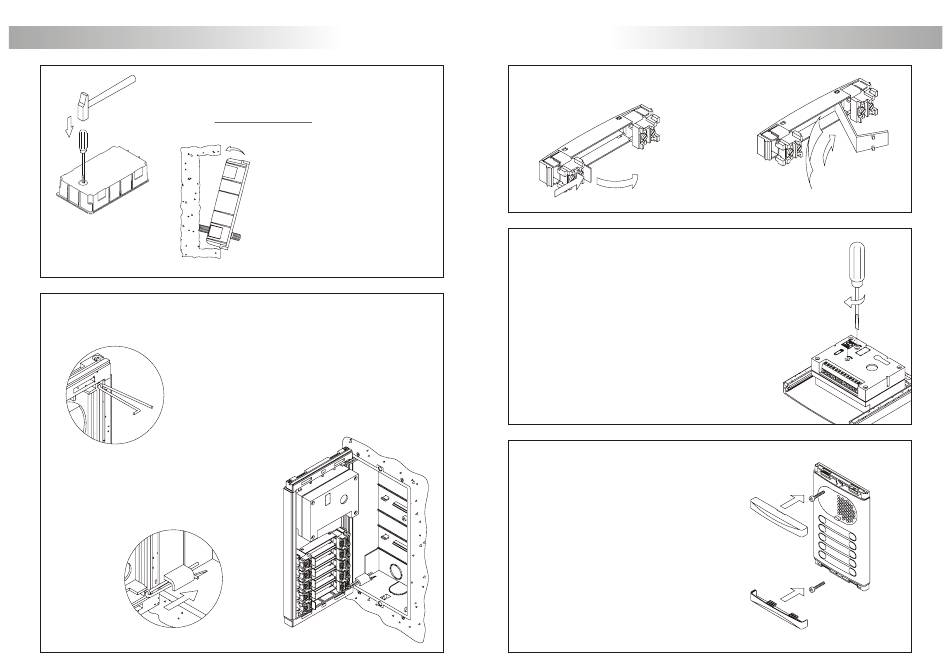

INSTALLATION DE LA PLAQUE DE RUE
Percer le fond du boîtier (dans sa partie inférieure)
pour le passage des câbles.
F
ixation de la plaque de rue sur le boîtier d'encastrement.
Déterminer le sens d'ouverture de la plaque de rue. Positionner les
deux tiges charnières, qui doivent être passées dans les fixations
métalliques se trouvant aux extrémités des têtes, comme indiqué
sur le dessin. Si les tiges charnières sont placées dans les
fixations inférieures, l'ouverture du portier s'effectuera
vers le bas; si elles sont placées dans les fixations droites,
le portier s'ouvrira de gauche à droite.
Pour fixer la plaque de rue au boîtier d'encastrement,
introduire les deux tiges charnières dans les
passants du boîtier d'encastrement, prévus à
cet effet.
11
I
nstaller le boîtier d'encastrement.
Passer les câbles à travers le boîtier
d'encastrement, encastrer celui-ci
et le mettre de niveau.
Une fois le boîtier installé, ôter
les protections adhésives des orifices
de fixation de la plaque de rue.
12
INSTALLATION DE LA PLAQUE DE RUE
M
ise en place des étiquettes d'identification des poussoirs d'appel.
Ouvrir la fenêtre du
porte-étiquette.
R
églages et finitions.
Après avoir mis les étiquettes en place,
câbler les lampes de tous les modules
entre les bornes L1 et L2 du groupe phonique.
Il est possible de régler le volume audio du système:
pour cela procéder, à l'aide d'un tournevis,
comme indiqué sur le dessin.
M
ise en place de la
plaque de rue.
Fixer la plaque de rue au boîtier d'encastrement
au moyen des vis fournies.
Terminer le montage en fixant les têtes de finition
par une simple pression.
Si la plaque de rue doit être ouverte, extraire les têtes
de finition en utilisant un tournevis plat.
Placer l'étiquette
et refermer.
