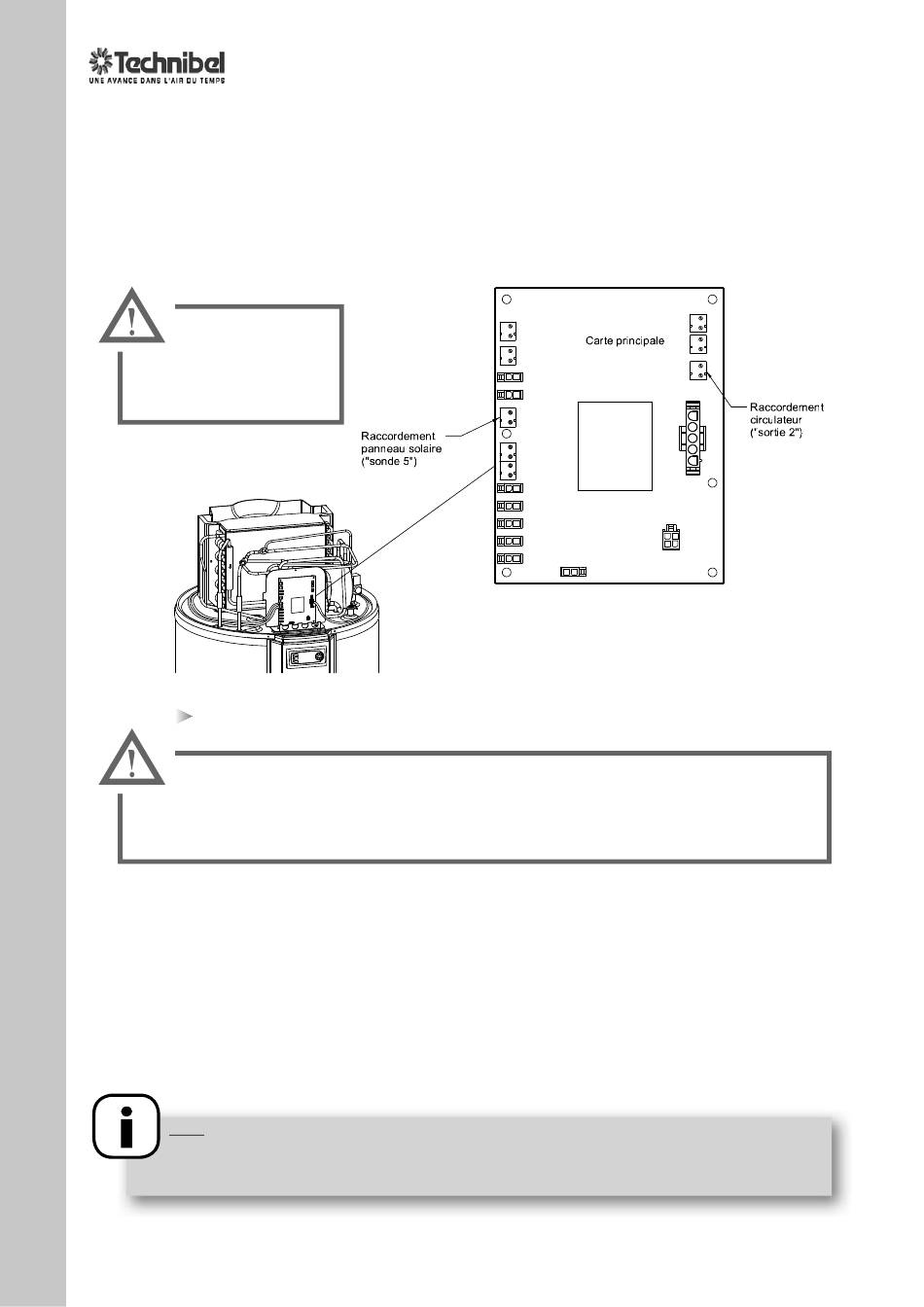

Le circulateur solaire (non fourni) doit être raccordé à la carte de régulation du LIBERTY 300 version solaire
comme suit :
Pour un circulateur consommant jusqu'à 200W et moins, le raccordement peut se faire directement au
connecteur « Entrée 2 » (« circulateur solaire » sur la figure ci-dessous) avec un câble 3 G 0,75mm².
Les plus gros circulateurs doivent être alimentés par un relais intermédiaire dont la bobine de commande
pourra être raccordée directement à « Entrée 2 » (« circulateur solaire »).
Pour les sondes
solaires, utiliser
EXCLUSIVEMENT
des sondes de type
PT1000.
3.6.2 - Fonctionnement sur contact externe (EDF – heures pleines/heures creuses)
Il est recommandé d'adapter la plage de fonctionnement horaire en fonction des
usages.
Si la consommation d'eau chaude est importante (> 440L / jour) et lorsque l'appareil
fonctionne avec une basse température d'air, le temps de fonctionnement de
LIBERTY300 version solaire est supérieur à 8h (voir Fig.7-4 & 7-5 en annexe)
Il est possible de programmer une plage horaire de fonctionnement du chauffe-eau thermodynamique
(
par exemple pendant 8 heures creuses
façade (voir § «Programmation horaire»).
Pour interdire le fonctionnement de l'appoint électrique en heures pleines, il est possible de raccorder le
contact sec provenant du compteur EDF.
Seul un raccordement externe, de type «contact sec», sans tension est autorisé.
Le contact externe EDF n'interdit pas le fonctionnement de la pompe à chaleur mais seulement celui de l'appoint
électrique.
Nota :
• LIBERTY300 version solaire dispose également d'une programmation horaire interne (voir §
«Programmation horaire»).
• Par défaut, le contact externe EDF est ponté.
24
). Cette programmation peut se faire facilement par le régulateur en
- Contact ouvert =
- Contact fermé =
- Notice 10-13-195-F.00 -
Interdiction de fonctionnement de l'appoint
Autorisation de fonctionnement de l'appoint
Fig. 3-13
