Raccordements électriques pour CCMT 2 - CCMT 8
Raccordements électriques pour
CCMT 16 - CCMT 42
Avertissement
© Danfoss | DCS (sw) | 2016.04
A2
B1

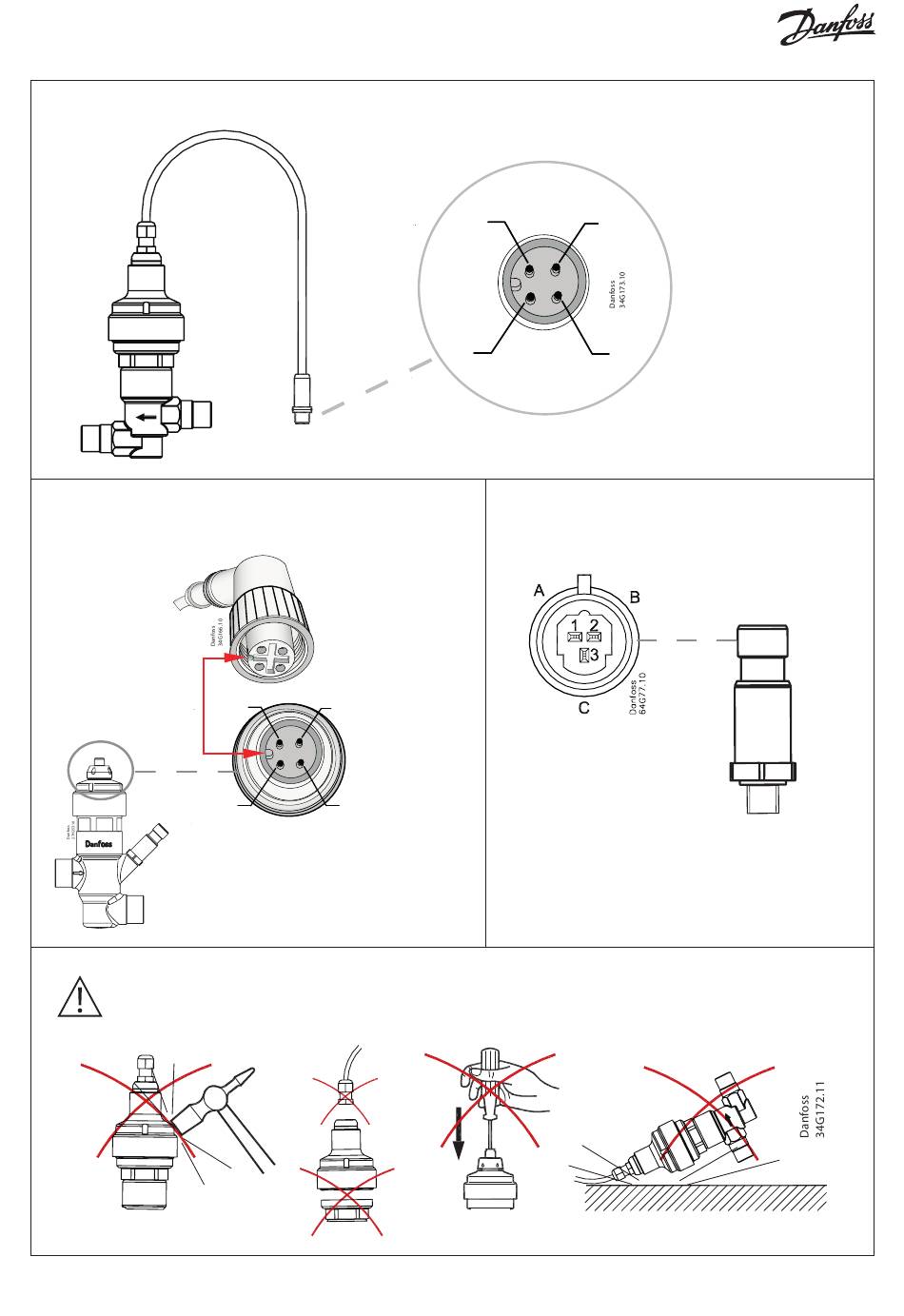

Raccordement
M12 sur la
vanne CCMT
A1
B2
A1/A2 = bobine I
B1/B2 = bobine II
A2
B1
B2
A1
Raccordements du transmetteur de pression
CCMT 16 - CCMT 42
Transmetteur de pression
Type MBS 8250
Ratiométrique
Broche 1 (A) : alimentation +
Broche 2 (B) : alimentation -/commune
Broche 3 (C) : sortie
Raccord M12
A1/A2 = bobine I
B1/B2 = bobine II
DKRCC.PI.VK1.B5.04 / 520H10904 | 3
