Schéma électrique pour la connexion de la Commande à Fils au Climatiseur
•

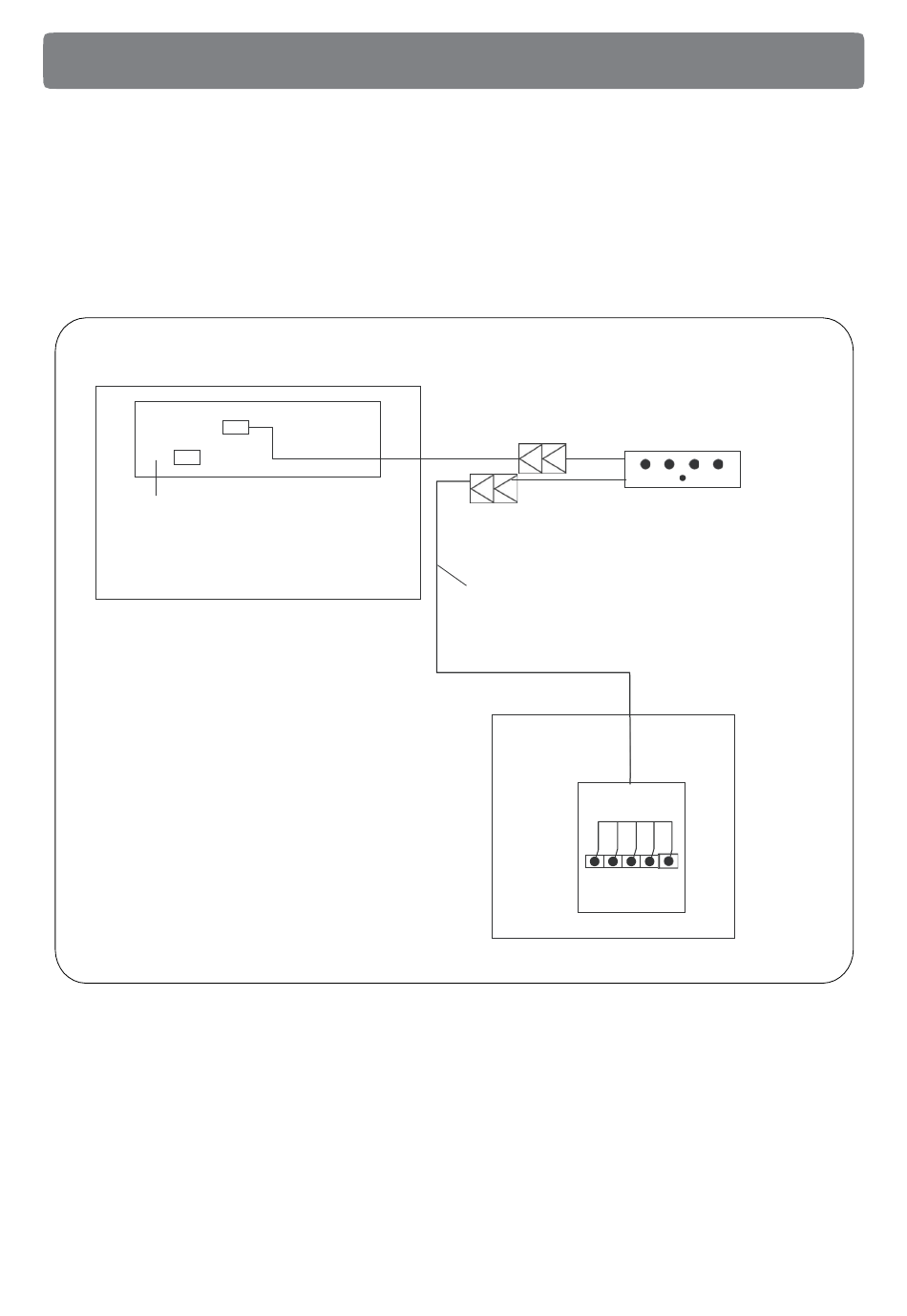

Le schéma ci-après montre la connexion entre la Commande à Fils et l'Unité Intérieure.
Boîtier électrique de l'Unité Intérieure
Tableau électrique
de contrôle
de l'Unité Intérieure

6. SCHEMA ELECTRIQUE

Câble blindé à 5 fils
- 16 -
Afficheur de l'Unité Intérieure
Câble de connexion à 5 fils
Côté postérieur de la
Commande à Fils
