3.4.3 ST200 (version 7 niveaux)
S'il.était.nécessaire.d'avoir.à.disposition.des.niveaux.
de.magnétisation.différents,.en.alternative.au.pupitre.
précédent,.il.est.possible.d'utiliser.le.pupitre.dans.la.
version.à.7.niveaux.pour.la.commande.des.plateaux.
de.fraisage.et.de.rectification.
Il.présente.cinq.boutons.ainsi.dénommés:
•.magnétisation...
.
•.augmentation.du.niveau.
. de.magnétisation... .
•.diminution.du.niveau.de.
. magnétisation.
.
•.démagnétisation... .
•.habilitation..
.
Le. bouton. habilitation. ENABLE. doit. être. utilisé. en.
même.temps.que.celui.de.magnétisation.ou.de.dé-
magnétisation. selon. le. cycle. d'activation. que. vous.
souhaitez.effectuer.
Quatre.témoins.lumineux.constitués.de.led.posés.au.
niveau.des.boutons.de.FULL MAG.et.de.DEMAG.et.
des. symboles. de. CYCLE. et. d'ALARME. sont. pré-
sents.
Ces.témoins.sont.utilisés.pour.indiquer.l'état.du.sys-
tème:.à.l'allumage,.les.leds.indiquent.le.dernier.état.
du.système.avant.la.mise.hors.tension.
Après.avoir.effectué.un.cycle.d'activation.la.led.du.
bouton. de. magnétisation. totale. ou. partielle. restera.
allumée.si.cette.option.a.été.sélectionnée;.évidem-
ment.si.le.cycle.n'est.pas.mené.à.bon.terme,.la.led.
d'alarme.centrale.s'allumera.
État de système
Mag.total
Niveau.8
Demag.
Mag.partiel
Niveau.1-7
Cycle
Alarme.de.courant
Alarme.de
communication*
*.Seulement.dans.la.version.ST200
Manuel d'utilisation et d'entretien
MAG
+
-
DEMAG
ENABLE
Led MAG
Led DEMAG
Allumé.fixe
Éteint
Éteint
Allumé.fixe
Allumé
Éteint
clignotant
Éteint
Éteint
Éteint
Éteint
Éteint
Éteint
Pendant.le.cycle.d'activation.la.signalisation.de.cy-
cle.résultera.être.allumée.alors.que.toutes.les.autres.
résulteront.être.éteintes.
Les.témoins.du.cycle.de.MAG.et.de.DEMAG.sont.de.
type. fixe,. alors. qu'elles. sont. allumées. en. intermit-
tence.pour.les.cycles.de.MAG.
F
G
A
H
C
B
I

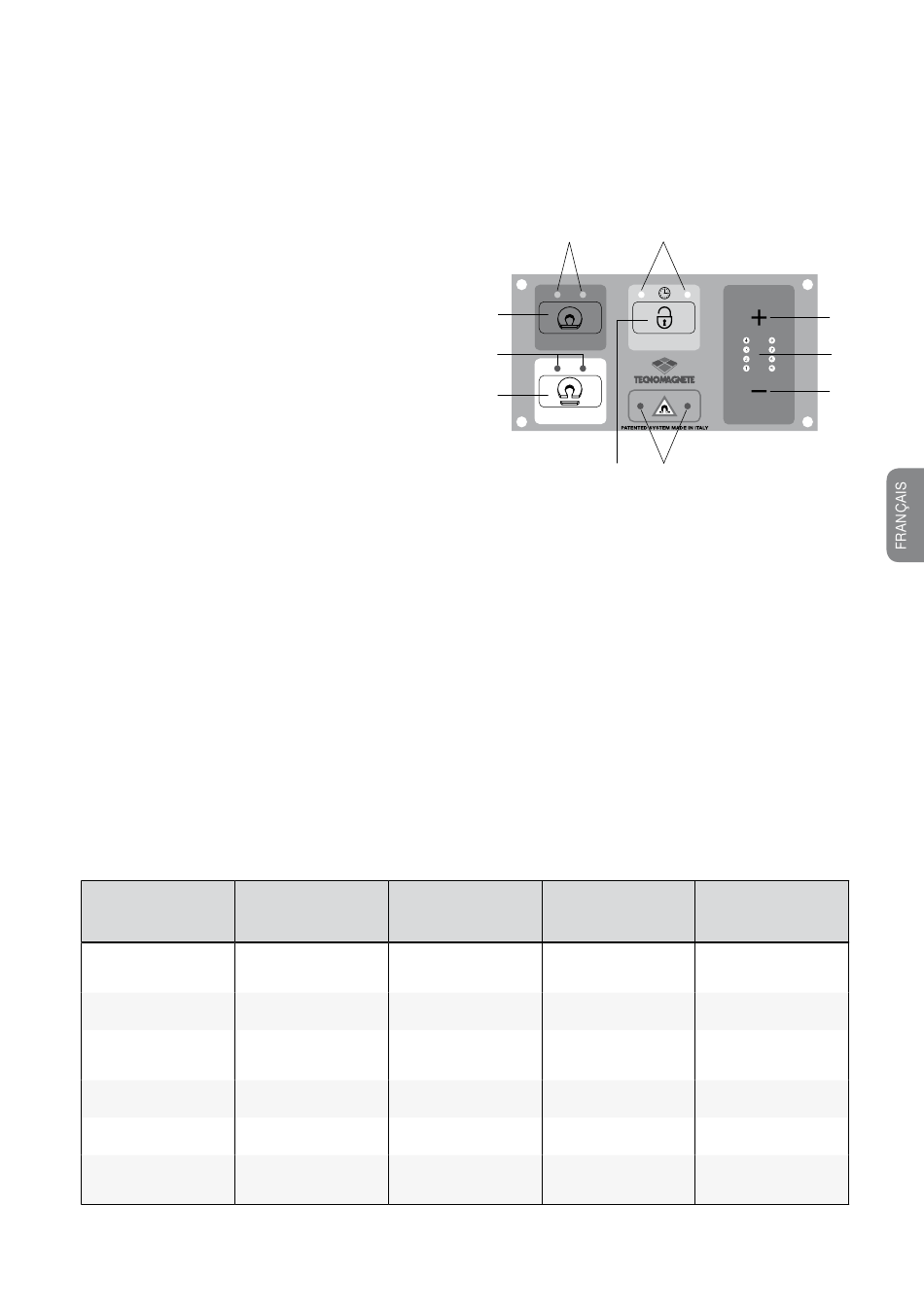

PUPITRE DE COMMANDE
A. ➜ Bouton.MAG
B. ➜ Bouton.ENABLE
C. ➜ Bouton.DEMAG
D. ➜ Bouton.+
E. ➜ Bouton.-
6. ➜ Led.de.MAG.total.(fixe).ou.de.MAG.partiel...
. . (intermittente)..
G. ➜ Led.de.cycle
H. ➜ Led.DEMAG
I. ➜ Led.état.d'alarme..
J. ➜ Led.de.sélection.du.niveau.de.puissance.MAG.....
partiel.de.1.à.7.et.MAG.total.à.8
Led Cycle
Éteint
Éteint
Éteint
Allumé.fixe
Éteint
Éteint
D
J
E
Led d'alarme
Éteint
Éteint
Éteint
Éteint
Allumé.fixe
Allumé
clignotant
