2.2 Sonde OMS

2.3 Jonction de câbles
Copyright © 2012 Labkotec Oy
La sonde OMS doit être installée tel qu'indiqué dans la figure 3.
La sonde émet une alarme lorsque l'électrode supérieure se trouve
dans l'hydrocarbure.
Vérifiez également la profondeur d'installation correcte dans les
instructions relatives au séparateur d'hydrocarbures.

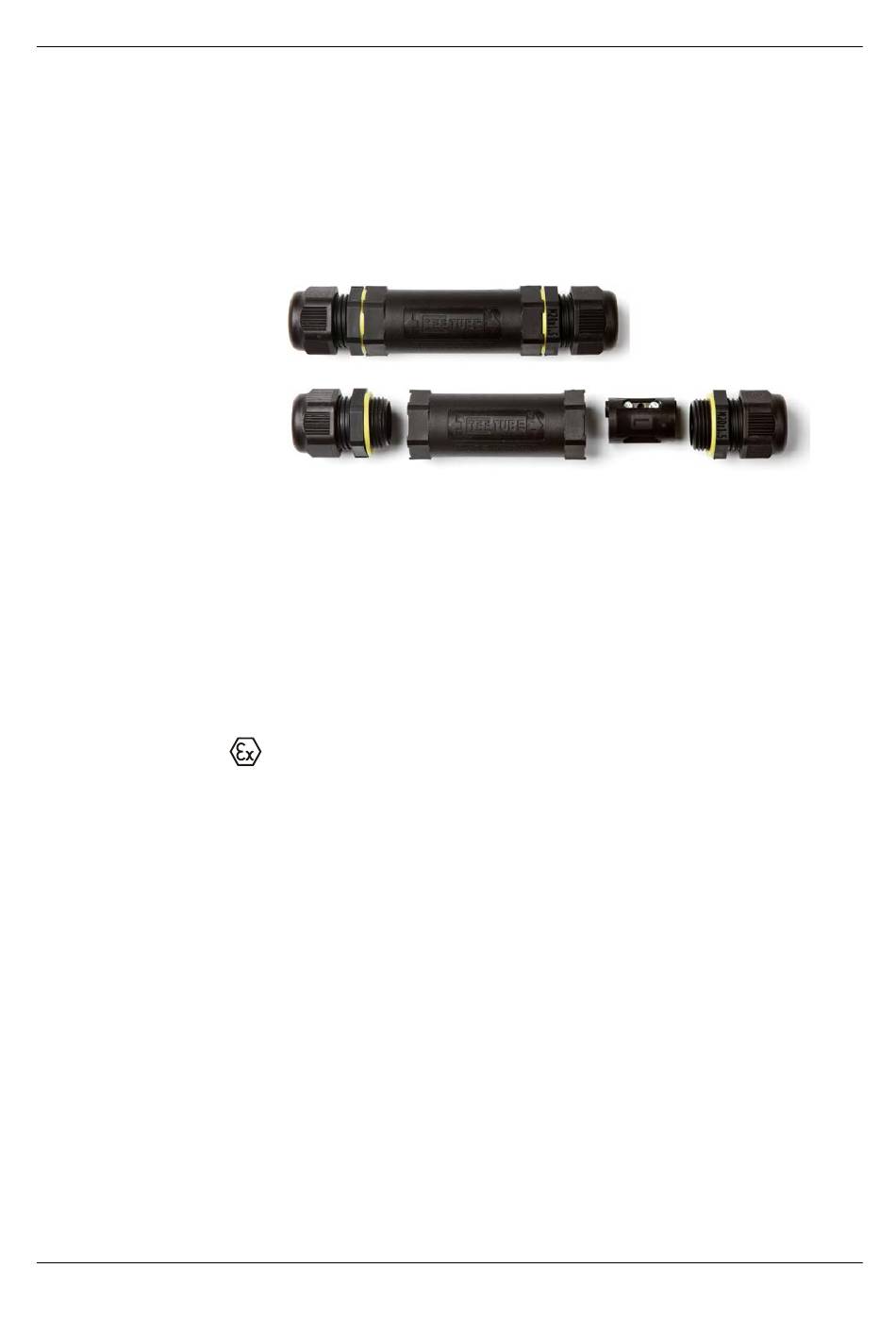

Fig. 4 Jonction de câbles
Les raccordements du câble de sonde à l'intérieur de la jonction de
câbles sont expliqués dans la figure 3. Avec l'utilisation d'un câble
blindé, les gaines de câble et éventuels fils en excès doivent être
raccordés au même endroit en contact galvanique.
Veuillez vous assurer que la sonde et le câble entre l'unité de contrôle
OMS-1 et la sonde ne dépassent pas les paramètres électriques
maximum autorisés (cf. chapitre 7, Données techniques).
Le taux IP de la jonction de câbles est IP68. Assurez-vous que la
jonction de câbles est correctement fermée.
Attention au câblage : risque de charge électrostatique !
Si le câble de sonde doit être rallongé et qu'une mise à la terre
équipotentielle est requise, cela doit être réalisé avec la boîte de
connexion LJB2. Le câblage entre l'unité de contrôle OMS-1 et la
boîte de connexion doit être réalisé avec un câble d'instrument à paire
torsadée blindé. La longueur de câble maximum est de 100 m.
