INSTALLATION DE LA PORTE DÉCOR SUR L'APPAREIL
L'avant de l'appareil est aménagé pour accueillir les charnières : l'ouverture de la porte peut se faire par la
gauche ou par la droite.
Procédez aux opérations suivantes :
1. Vissez les charnières sur la porte décor. Si une face avant de tiroir factice est également utilisée, veillez à
ce que celle-ci soit fixée au rebord supérieur de la porte. Veillez à ce que ces éléments soient
correctement adaptés de part et d'autre de l'espace situé entre la porte et le tiroir.
2. Fixez les deux plaques de charnière à l'avant du lave-linge/sèche-linge à l'aide des deux éléments de
support en plastique.
Remarque : une clé à douille de 8 mm peut être utilisée pour visser à fond la vis taraudeuse.
3. Fermez les deux cliquets magnétiques situés en face des charnières et vérifiez que les bandes métalliques
sont attachées à l'arrière de la porte.
4. Installez les charnières sur la porte en les introduisant dans les deux plaques de charnière présentes sur
l'appareil.
5. Pour tout réglage, il est possible d'intervenir au niveau des plaques de charnière (vertical) ou des vis de
fixation de charnière (horizontal).
INSTALLATION D'UNE PORTE HAUTEUR INTÉGRALE
En cas d'installation d'une porte hauteur intégrale (aucune face avant de tiroir factice n'est utilisée), il est
nécessaire de percer dans la porte un orifice pour la charnière.
La distance entre les deux centres d'orifice de charnière est de 360 à 384 mm et la distance par rapport au
rebord de la porte est de 21,5 mm.
L'orifice de charnière doit présenter une profondeur de 12 mm et un diamètre de 35 mm maximum : veillez
à ne pas percer la porte.
Les deux orifices de fixation pour les vis de charnière sont de 2 mm.

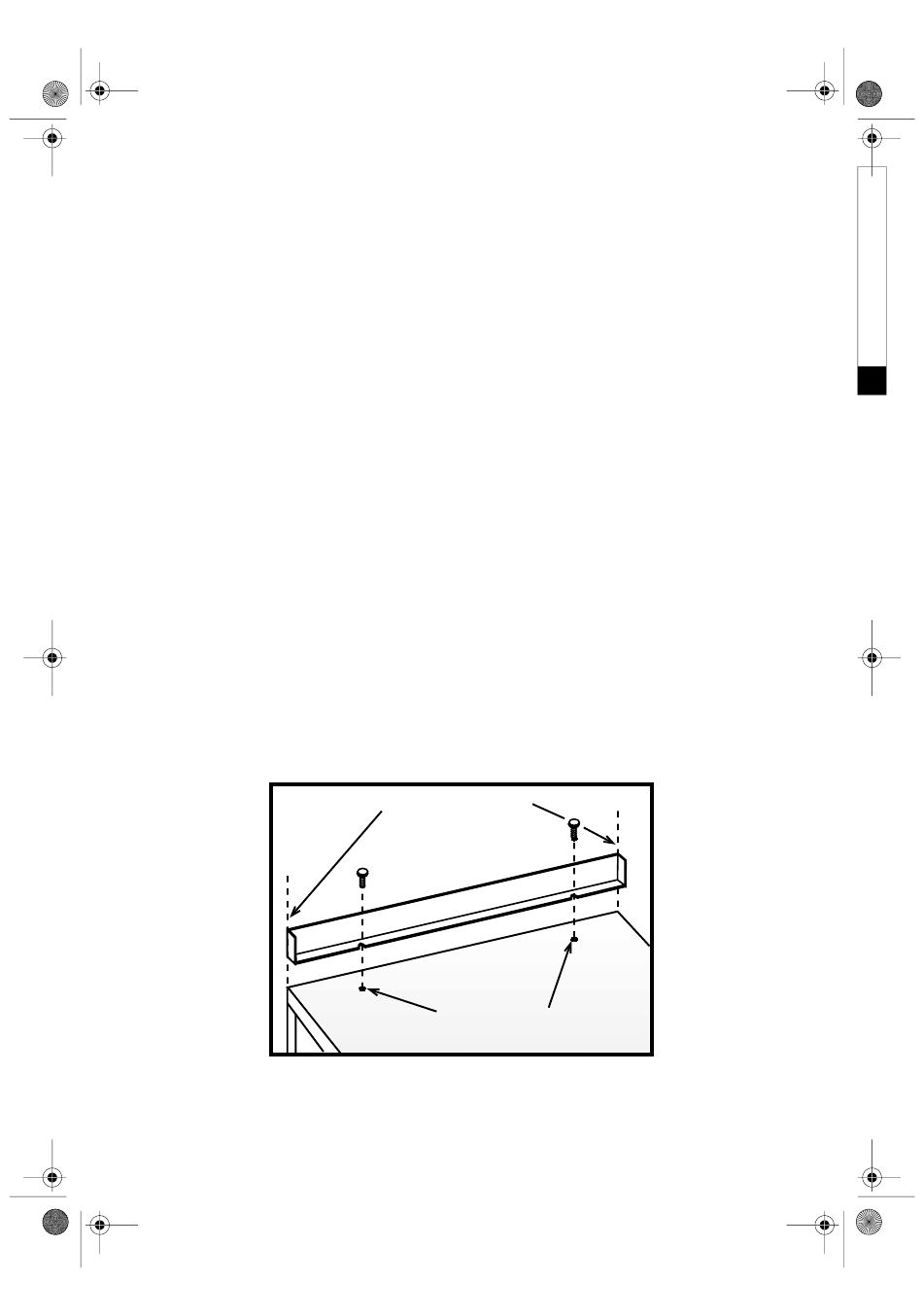

Une bande décor peut être vissée sur le rebord du lave-linge/sèche-linge. Au besoin, il est possible de
découper la bande aux dimensions du meuble, mais cela n'est généralement pas nécessaire.
Black process 45.0° 150.0 LPI
BANDE DÉCOR
ALIGNER
PERCER
