Instruction de service
Centrage des porte-outils et corne (forme col de cygne)
Utilisation :
La tête mobile Mowi-TS est équipée d'un détecteur plat (Mowi-Det-S) avec un câble de connexion intégré pour un
branchement sur le câble sandard Mowi-connect-400 ou Mowi-connect-400-S (livrable séparément).
Cette tête peut être ajustée sur tous les supports cylindriques et porte-pinces. Elle facilite le centrage d'outils
dans les zones difficiles d'accès ou inacessibles avec le comparateur traditionnel.
La queue cylindrique rectifiée garantit une précision de serrage parfaite. L'alésage de la queue Ø 7.0 mm permet
en outre de passer le câble au travers de la broche pour une meilleure ergonomie.
La sonde possède un champ de détection de max. 2.0 mm
Deux versions sont disponibles en fonction des types de machines et choix de l'utilisateur :
- Mowi-TS-5, queue Ø 5.0 mm (utilisable pour mesurer un Ø 0.5 à 3.0 mm)
- Mowi-TS-7, queue Ø 7.0 mm al. Ø 6.0 mm (utilisable pour mesurer un Ø 2.0 à 5.0 mm)
Pour améliorer la précision, il est recommandé de monter la tête Mowi-TS sur un porte-pince équipé d'une pince
ER/ESX de qualité UP.
Placer la tête dans la pince du porte-outil. Le cas échéant, faire passer le câble à travers le porte-pince pour une
meilleure ergonomie.

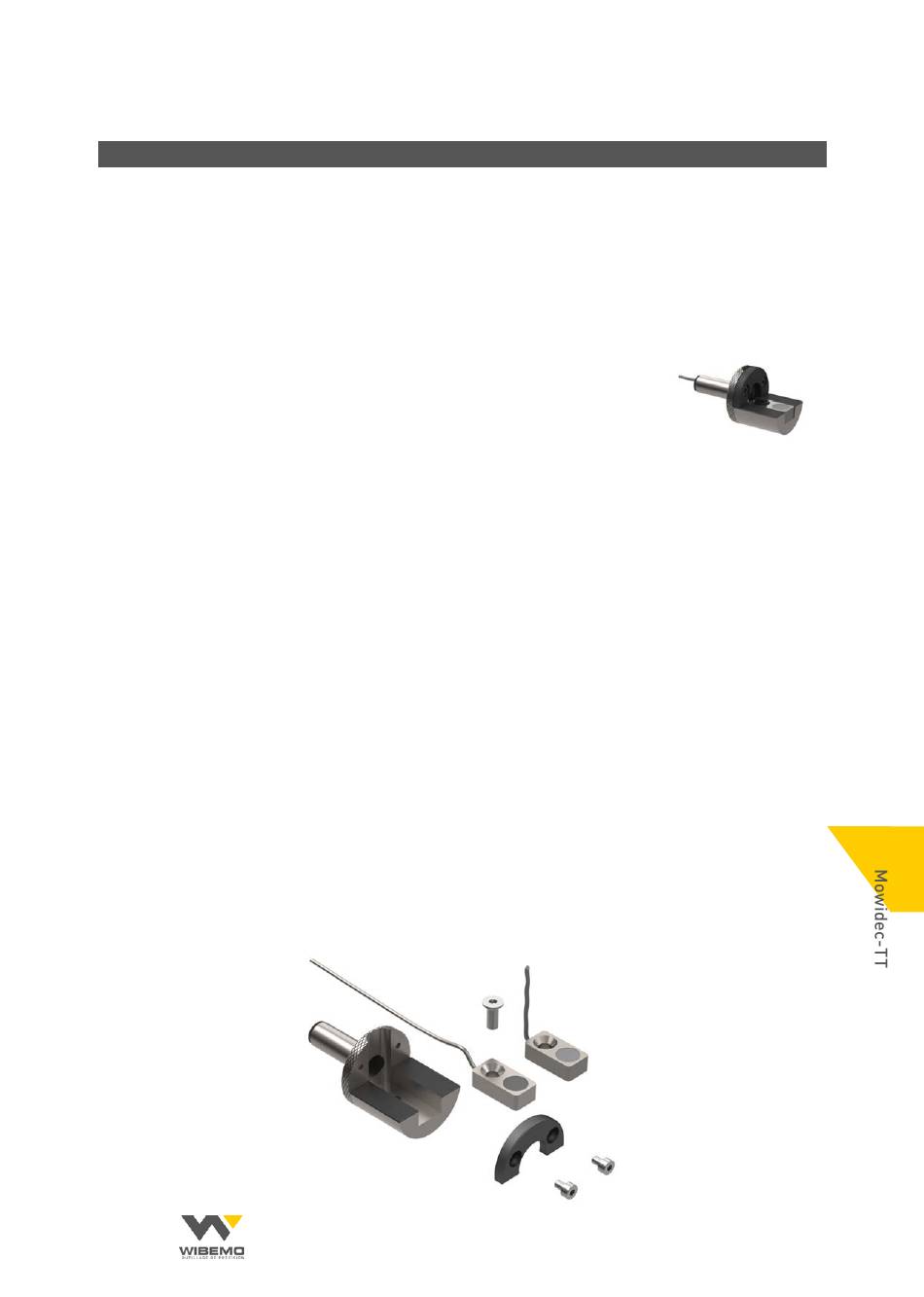

Sinon, dévisser les 2 vis de fixation de la bride et déposer la sonde. Libérer le câble et remonter la sonde en
plaçant le câble à 90°. Une fois la sonde fixé remonter la bride tout en maintenant le fil pincé dans son logement.
La tête mobile Mowi-TS peut être montée directement dans la pince du porte-outil. En serrant l'écrou
manuellement, il demeure possible de faire tourner sans jeu la tête Mowi-TS dans le porte-outil.
Raccorder le câble de la sonde à un câble Mowi-connect-400(-S) sans le brancher au boîtier.
Choisir "Capt2" sur le boîtier (page 9.6).
Branchez le câble sur le boîtier.
Approchez la tête de l'outil ou de la barre avec précaution afin d'éviter toute collision.
La distance entre la sonde et la matière à centrer doit être inférieure à 2.0 mm. Si nécessaire,
il faudra tourner la barre afin que le diamètre présenté à la sonde soit optimal. Idéalement barre Ø 1.5 mm pour
Mowi-TS-5 et Ø 3.0 mm pour Mowi-TS-7. Placer la sonde de manière à couvrir totalement le détecteur pour une
mesure infaillible.
Procéder ensuite à la mesure des 3 points comme la technique de mesure précédemment décrite (page 9.8). Une
fois le réglage terminé, enlever la tête mobile et monter votre outil.
