Système de positionnement inductif F90
Installation et fonctionnement
4.2

Remarques sur le fonctionnement

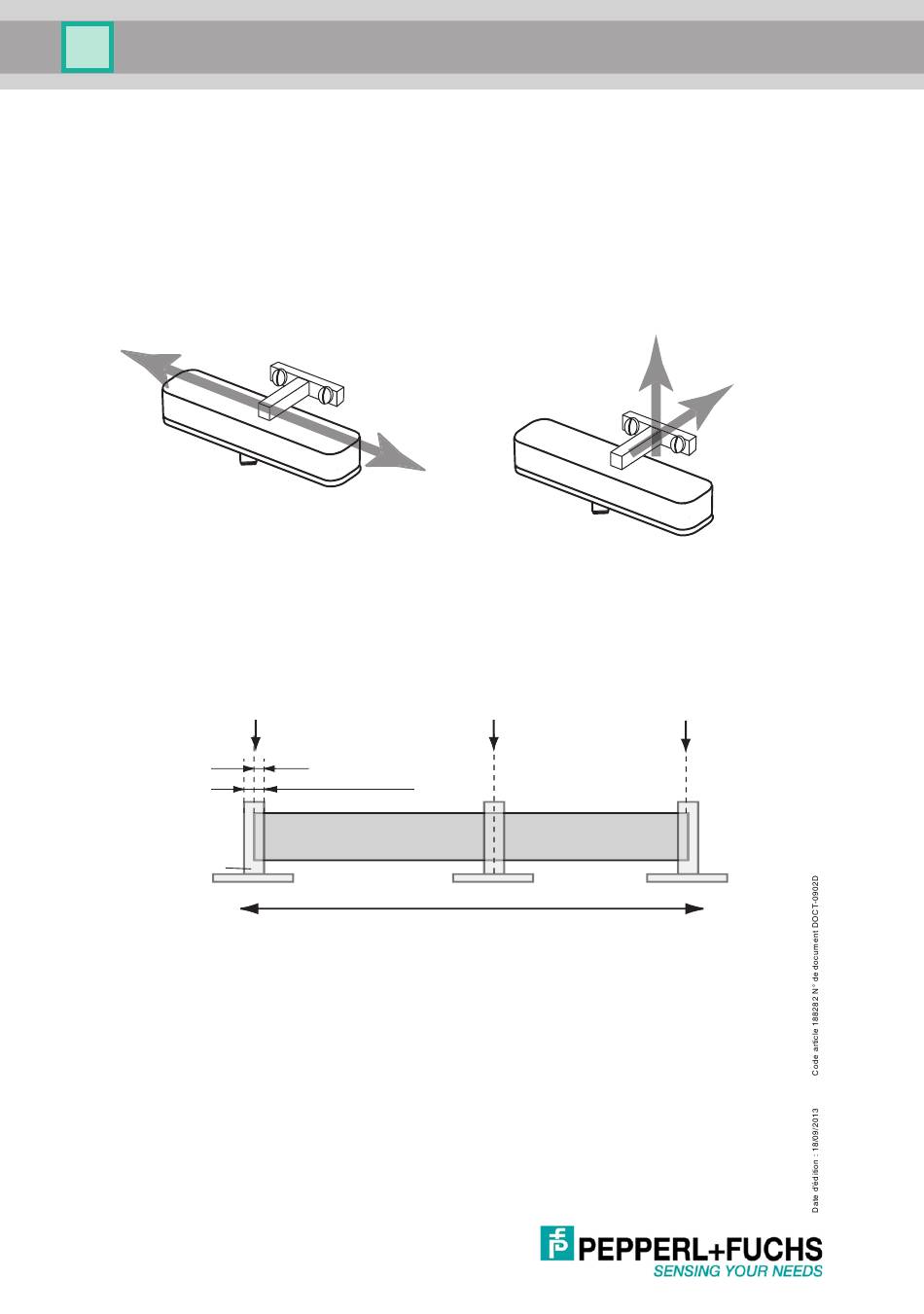

Lorsque l'élément atténuateur sort de la plage de mesure (schémas ci-dessous) :
• la dernière valeur valide est conservée à la sortie de tension (seulement avec la ver-
sion PMI...-F90-UI-V1) jusqu'à ce que l'élément atténuateur retourne dans la plage va-
lide.
• la dernière valeur valide est conservée à la sortie de courant (tous types) pendant
0,5 seconde. Par la suite, la sortie se transforme en courant de défaut de 3,6 mA jus-
qu'à ce que l'élément atténuateur retourne dans la plage valide.
• Les étapes de commutation conservent l'état du courant pendant 0,5 seconde. Par la
suite, la sortie de commutation active passe à l'état de repos (position « Ouvert »).
4.3 Définition de la plage de mesure/position mesurée
La position des éléments atténuateurs mesurés (actionneurs) se réfère à la moitié de la
largeur (centre de l'actionneur). La plage de mesure commence et se termine lorsque
l'élément atténuateur vient superposer la zone de mesure étiquetée sur le détecteur
dans un mouvement transversal (voir le schéma de gauche ci-dessus).
début de la plage de mesure
actionneur
8
position mesurée
l/2
largeur (l) de l'actionneur
zone de mesure étiquetée
direction du mouvement de l'actionneur
fin de la plage
de mesure
