Côté de réception du papier
1
2
6
7
8
9
0

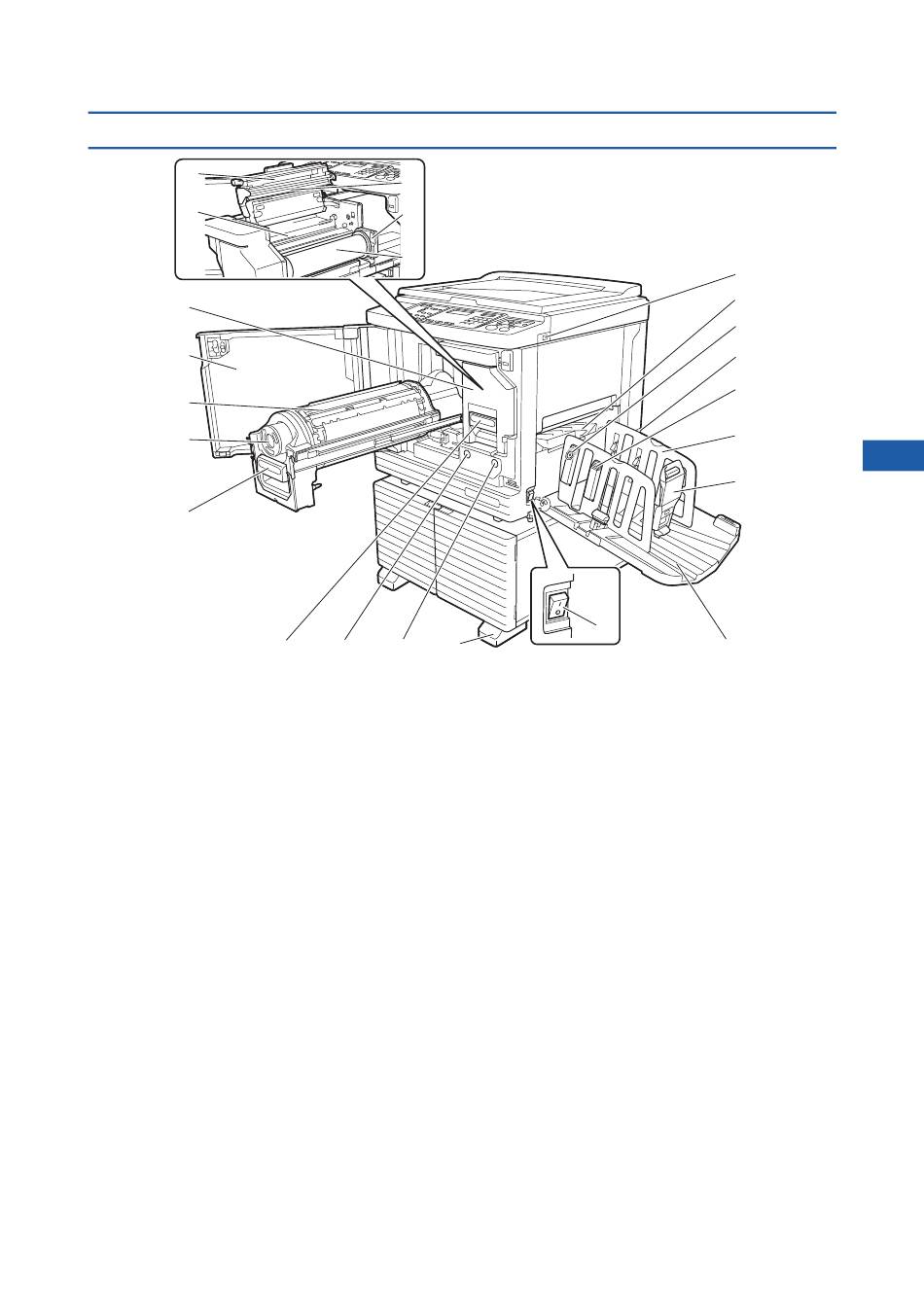

1 Capot de l'unité de création de masters
(A
90)
2 Rabat de guide de master
3 Tête d'impression thermique
4 Support de rouleau de masters
Supporte un rouleau de masters installé.
5 Rouleau de masters
6 l'unité de création de masters
Voir numéros 1 à 5.
7 Porte avant
(A
90)
8 Tambour d'impression
9 Cartouche d'encre
(A
0 Poignée du tambour d'impression
Agrippez cette poignée pour extraire le tambour.
a Poignée de l'unité de création de masters
(A
90)
Agrippez cette poignée pour extraire l'unité de créa-
tion de masters.
b Bouton de dégagement du tambour
d'impression
(A
95)
Vous pouvez extraire le tambour quand ce bouton
est allumé.
Si le bouton n'est pas allumé, appuyez sur le bouton
pour l'allumer, puis sortez le tambour.
c Bouton de dégagement de l'unité de créa-
tion de masters
(A
90)
Vous pouvez extraire l'unité de création de masters
quand ce bouton est allumé.
Si le bouton n'est pas allumé, appuyez sur le bouton
pour l'allumer, puis sortez l'unité de création de masters.
3
4
5
a
b
c
(A
91)
(A
100)
(A
91)
(A
90)
(A
90)
(A
95)
92)
(A
95)
e
d
d Stabilisateur
e Interrupteur d'alimentation
Permet de mettre sous/hors tension.
f Réceptacle du papier
Le papier imprimé sort dans ce bac.
g Butée du papier
Faites glisser cette butée pour l'adapter au format du
papier.
h Guides de réception du papier
Faites glisser ces guides pour les adapter au format
du papier.
i Bouton du dispositif du papier
(Pour SF5450EII/SF5350EII/SF5250EII uni-
quement)
Appuyez sur ce bouton pour ouvrir le dispositif du
papier.
Le dispositif du papier aide à améliorer la disposition
du papier imprimé.
j Commutateurde tension
(Pour SF5430EII/SF5330EII/SF5230EII/
SF5130EII/SF5030EII uniquement)
Ne touchez pas l'interrupteur sur la partie supérieure
de la prise secteur (connexion du cordon d'alimenta-
tion). La mise sous tension accidentelle peut provo-
quer des dysfonctionnements.
k Bouton de réglage pour les guides d'éjec-
tion du papier
(A
(Pour SF5450EII/SF5350EII/SF5250EII uni-
quement)
l Guide d'éjection du papier
m Port USB
(A
32)
Insérez une clé Flash USB pour l'impression.
Chapitre 1 À propos de cette machine
m
l
k
j
i
h
g
f
(A
29)
(A
25)
(A
25)
(A
25)
(A
25)
26)
(A
26)
17
