ReddyHeater RH40FA Manuel D'utilisation page 52

ALLUMEUR (RH40FA
SEULEMENT)
1. Retirez le moteur et la grille de protection
du ventilateur de l'habillage de l'appareil
de chauffage (voir Moteur, page 50,
étapes 1 et 2).
2. Retirez le fil d'allumage noir de l'allu-
meur piézo-électrique. Le fil d'allumage
se trouve sous le socle de l'appareil de
chauffage (voir figure 12). Faites passer
le fil dans l'encoche du bouclier.
3. Retirez la vis de fixation de l'allumeur de
la borne arrière avec un tourne-écrou ou
un tournevis standard (voir figure 13).
4. Retirez l'allumeur de la borne arrière.
5. Installez le nouvel allumeur. Fixez l'al-
lumeur à la borne arrière avec la vis de
fixation de l'allumeur.
6. Faites passer le fil du nouvel allumeur par
l'encoche du bouclier. Connectez le fil de
l'allumeur à l'allumeur piézo-électrique.
7. Assurez-vous que l'espace entre l'élec-
trode d'allumage et la plaque est de
43,18 mm (0,17 po) (voir figure 14).
AVERTISSEMENT : As-
surez-vous que l'appareil de
chauffage est débranché de la
source d'approvisionnement en
propane. L'appareil de chauffage
pourrait s'allumer et causer des
brûlures graves.
8. Effectuez un test de détection d'étincelles.
Appuyez sur le bouton d'allumage pié-
zo-électrique et vérifiez si des étincelles
apparaissent entre l'électrode d'allumage
et la plaque.
9. Installez le moteur et la grille du ventilateur
à l'arrière de l'habillage de l'appareil de
chauffage (voir Moteur, page 51, étapes
9 et 10).
52
PROCÉDURES D'ENTRETIEN
www.sureheat.com
Allumeur
piézo-
électrique
Fil de l'allumeur

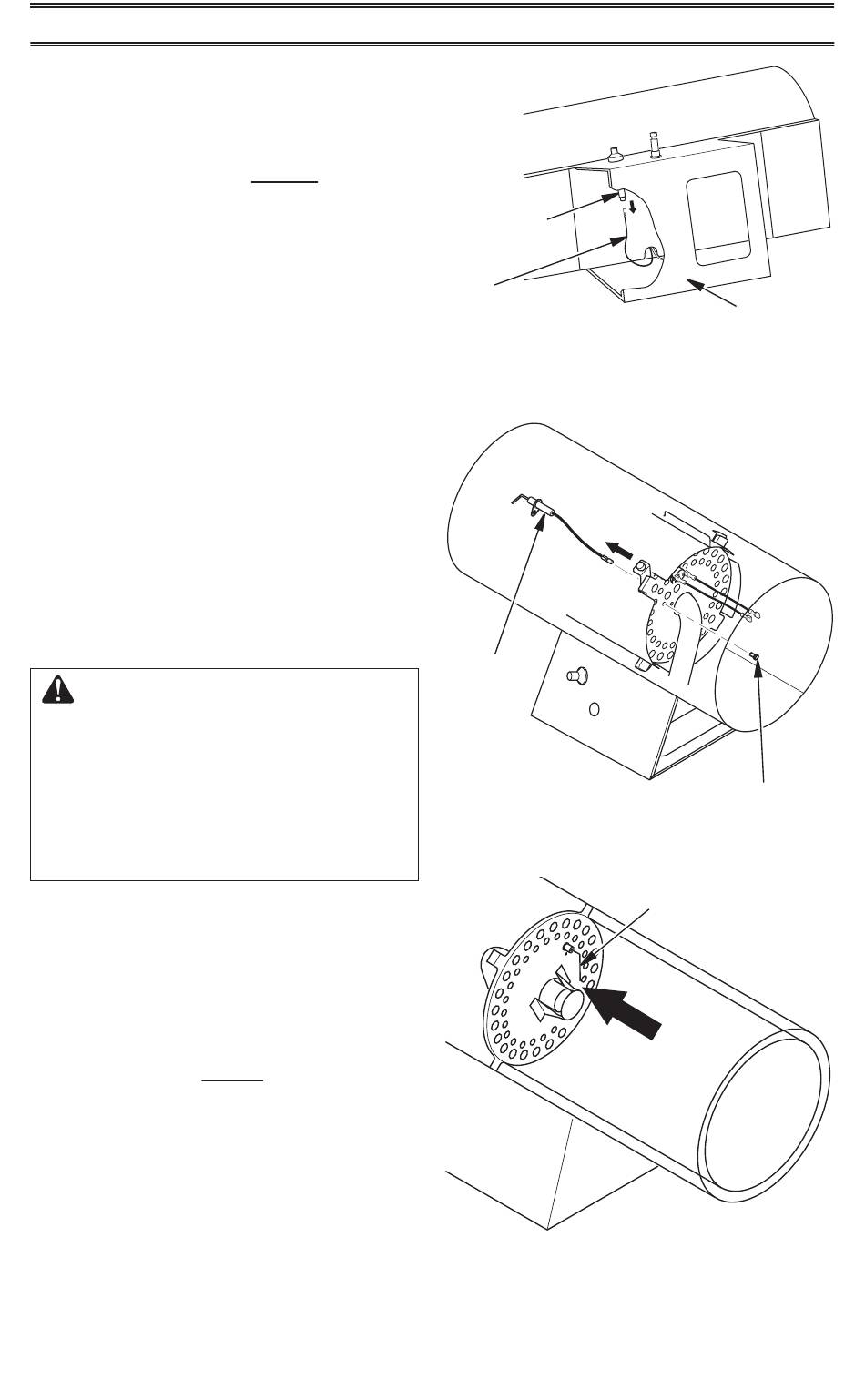

Figure 12 - Retrait du fil de l'allumeur de
l'allumeur piézo-électrique
Allumeur
Figure 13 - Retrait de l'allumeur et de la
vis de montage
Figure 14 - Espace entre l'électrode
d'allumage et la plaque
Dessous de l'appareil
de chauffage
Vis de montage
Électrode
d'allumage
Espace
