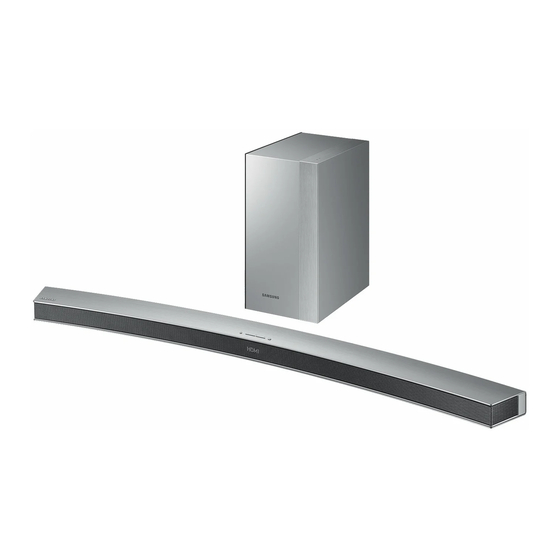

Page 1 FULL MANUAL HW-M4500 / HW-M4501 Imagine the possibilities Thank you for purchasing this Samsung product. To receive more complete service, please register your product at www.samsung.com/register...
Page 2: Safety Information
SAFETY INFORMATION SAFETY WARNINGS WARNING • To reduce the risk of fire or electric shock, do TO REDUCE THE RISK OF ELECTRIC SHOCK, DO not expose this appliance to rain or moisture. NOT REMOVE THE COVER (OR BACK). CAUTION NO USER-SERVICEABLE PARTS ARE INSIDE. REFER SERVICING TO QUALIFIED SERVICE •...
Page 3 QR code. To see the manual on 2 hours until the unit has reached room your PC or mobile device, download the temperature before using. manual in document format from the website. (http://www.samsung.com/support) Design and specifications are subject to change without prior notice. ENG - iii...
Page 4: Table Des Matières
CONTENTS Checking the Components Inserting Batteries before using the Remote Control (AA batteries X 2) ------------------------- Product Overview Top Panel / Front Panel of the Soundbar ------------------------- Bottom Panel of the Soundbar ------------------------- Connecting the Soundbar Connecting Electrical Power ------------------------- Connecting the Soundbar to the Subwoofer ------------------------- –...
Page 5 Connecting a Mobile Device Connecting via Bluetooth ------------------------- Using the Samsung Audio Remote App ------------------------- – Installing the Samsung Audio Remote App ------------------------- – Launching the Samsung Audio Remote App ------------------------- Using the Remote Control How to Use the Remote Control...
Page 6: Checking The Components
5. • For Soundbar wall mounting components, see page 26. • HDMI cable is sold separately. To purchase, contact a Samsung Service Centre or Samsung Customer Care. • The appearance of the accessories may differ slightly from the illustrations above.
Page 7: Product Overview
02 PRODUCT OVERVIEW Top Panel / Front Panel of the Soundbar Position the product so that the SAMSUNG logo is located on the top. (Power) Button Turns the power on and off. -/+ (Volume) Button Adjusts the volume. • When adjusted, the volume level appears on the Soundbar’s front display.
Page 8: Bottom Panel Of The Soundbar
Bottom Panel of the Soundbar AUX IN HDMI IN OPTICAL IN HDMI OUT (TV-ARC) DC 19V HDMI IN 5V 0.5A AUX IN 5V 0.5A HDMI OUT (TV-ARC) OPTICAL IN 5V 0.5A DC 19V AUX IN Connect to the Analogue output of an external device. OPTICAL IN (D.IN) Connect to the digital (optical) output of an external device.
Page 9: Connecting The Soundbar
03 CONNECTING THE SOUNDBAR Connecting Electrical Power Use the power components (1, 2, 3) to connect the units to electrical outlets in the following order: 1.) Subwoofer  2.) Soundbar Main Unit. See the illustrations below. • For more information about the required electrical power and power consumption, refer to the label attached to the product.
Page 10: Connecting The Soundbar To The Subwoofer
Soundbar unit is connected properly. Connect again. See the instructions for Connection failed manual connection on page 7. Red and See the contact information for the Blinking Malfunction blue Samsung Service Centre in the manual. ENG - 6...
Page 11: Manually Connecting The Subwoofer If Automatic Connection Fails
Manually connecting the subwoofer if automatic connection fails Check before performing the manual connection • Check whether the power cables for the Soundbar and subwoofer are connected properly. • Make sure that the Soundbar is turned on. 1. Press and hold ID SET on the rear of the subwoofer for at least 5 seconds. The red indicator on the top of the subwoofer turns off and the blue indicator blinks.
Page 12 • For optimal listening performance, make sure that the area around the wireless subwoofer and Wireless Receiver Module (Sold separately) location is clear of any obstructions. Expand to true wireless surround sound by connecting the Samsung Wireless Rear Speaker Kit (SWA-8500S) to your Soundbar (Sold separately). For more information, see the Samsung Wireless Rear Speaker Kit manual.
Page 13: Connecting To Your Tv
04 CONNECTING TO YOUR TV Hear TV sound from your Soundbar through wired or wireless connections. • When the Soundbar is connected to a Samsung smart TV released in 2017 or later, the Soundbar can be controlled using the TV’s remote control.
Page 14: Connecting A Tv Using An Hdmi Cable
Auto Power Link Auto Power Link automatically turns on the Soundbar when the TV is turned on. 1. Connect the Soundbar and a TV with a digital optical cable. 2. Press the (Source) button on the top panel or on the remote control, and then select “D.IN”. 3.
Page 15: Method 2. Connecting Wirelessly
3. Select Bluetooth mode on the TV. (For more information, see the TV’s manual.) 4. Select “[AV] Samsung Soundbar Mxxxx M-Series” from the list on TV’s screen. An available Soundbar is indicated with “Need Pairing” or “Paired” on the TV Bluetooth device list.
Page 16 If the device fails to connect • If the previously connected Soundbar listing (e.g. “[AV] Samsung Soundbar Mxxxx M-Series”) appears in the list, delete it. • In “BT” mode, press and hold the (Source) button for more than 5 seconds on the top panel of the Soundbar or on the remote control to switch to “BT PAIRING”...
Page 17: Connecting An External Device
05 CONNECTING AN EXTERNAL DEVICE Connect to an external device via a wired or wireless network to play the external device’s sound through the Soundbar. Connecting using an Optical or Analogue Audio (AUX) Cable Top of the Soundbar BD / DVD player / Set-top box / Game console AUX IN...
Page 18: Connecting Using An Hdmi Cable
Connecting using an HDMI Cable Bottom of the Soundbar HDMI Cable (not supplied) External Device HDMI IN HDMI OUT HDMI Cable (not supplied) HDMI OUT (TV-ARC) HDMI IN Top of the Soundbar (ARC) HDMI 1. Connect an HDMI cable (not supplied) from the HDMI IN jack on the back of the product to the HDMI OUT jack on your digital device.
Page 19: Connecting A Usb
06 CONNECTING A USB You can play music files located on USB storage devices through the Soundbar. USB port Display DC 19V HDMI IN 5V 0.5A AUX IN HDMI OUT (TV-ARC) OPTICAL IN 5V 0.5A 1. Connect the USB device to the USB port on the rear of the product. 2.
Page 20 File Format Type Compatibility list Extension Codec Sampling Rate Bit Rate *.mp3 MPEG 1 Layer2 16KHz ~ 48KHz 80kbps~320kbps MPEG 1 Layer3 16KHz ~ 48KHz 80kbps~320kbps MPEG 2 Layer3 16KHz ~ 48KHz 80kbps~320kbps MPEG 2.5 Layer3 16KHz ~ 48KHz 80kbps~320kbps *.wma Wave_Format_MSAudio1 16KHz ~ 48KHz...
Page 21: Connecting A Mobile Device
4. Play music files from the device, connected via Bluetooth, through the Soundbar. If the device fails to connect • If the previously connected Soundbar listing (e.g. “[AV] Samsung Soundbar Mxxxx M-Series”) appears in the list, delete it. • In “BT” mode, press and hold the (Source) button for more than 5 seconds on the top panel of the Soundbar or on the remote control to switch to “BT PAIRING”...
Page 22 • You cannot connect the Soundbar to a Bluetooth device that supports only the HF (Hands Free) function. • Once you have paired the Soundbar to a Bluetooth device, selecting “[AV] Samsung Soundbar Mxxxx M-Series” from the device’s scanned devices list will automatically change the Soundbar to “BT”...
Page 23 Disconnecting the Bluetooth device from a Soundbar You can disconnect a Bluetooth device from the Soundbar. For instructions, see the Bluetooth device’s user manual. • The Soundbar will be disconnected. • When the Soundbar is disconnected from the Bluetooth device, the Soundbar will display “BT DISCONNECTED”...
Page 24: Using The Samsung Audio Remote App
Market search : Samsung Audio Remote Launching the Samsung Audio Remote App To launch and use the Samsung Audio Remote app, touch the Audio Remote icon on your smart device, and then follow the directions on the screen. Audio Remote •...
Page 25: Using The Remote Control
08 USING THE REMOTE CONTROL How to Use the Remote Control Turns the Soundbar on and off. Power You can select from TREBLE, BASS, or AUDIO SYNC. • To control the volume of the treble or bass Sound Control sound, select TREBLE or BASS in Sound Settings, and then adjust the volume between -6~+6 by using the Up/Down buttons.
Page 26: Sound Mode
Bluetooth Surround POWER You can select the desired sound effect by choosing STANDARD, MUSIC, CLEAR VOICE, SOUND SPORTS, or MOVIE. MODE Select the “STANDARD” mode if you want to enjoy the original sound. SOUND MODE • DRC (Dynamic Range Control) Lets you apply dynamic range control to Dolby Digital tracks.
Page 27 • If you press the Bluetooth POWER button again to turn off the BT function, “OFF-BLUETOOTH POWER” appears in the Soundbar’s display. • If the “D.IN” mode is on and the Soundbar is connected to a Samsung smart TV released in 2017 or later, the Soundbar can be controlled with the TV remote control.
Page 28: Adjusting The Soundbar Volume With A Tv Remote Control
• After installing the Soundbar, you can adjust the Soundbar’s volume using the IR remote control that came with a Samsung TV. (If you do not want to use this function, when the Soundbar is on, press and hold the Surround button for 5 seconds. “OFF-TV REMOTE” appears in the Soundbar’s display and the function turns off.)
Page 29: Using The Hidden Buttons
4.1 ch 2.0 ch 2.1 ch 4.1 ch MOVIE 5.1 ch 2.1 ch 4.1 ch WOOFER • Samsung Wireless Rear Speaker Kit can be purchased separately. To purchase a Kit, contact the vendor you purchased the Soundbar from. ENG - 25...
Page 30: Installing The Wall Mount
09 INSTALLING THE Wallmount Components WALL MOUNT Installation Precautions Wall Mount Guide • Install on a vertical wall only. • Do not install in a place with high temperature or humidity. • Verify whether the wall is strong enough to Holder-Fix Mount Bracket-Wall (2EA) support the product’s weight.
Page 31 2. Mark the location where the screws will go 5. Insert a Holder-Fix Mount into each hole on through on the wall, and then remove the the product’s bottom side. Tighten each Wall Mount Guide. Next, drill holes for the Holder-Fix Mount to fix the Soundbar to the screws using an appropriately sized drill bit.
Page 32: Software Update
1. Follow the steps below to download the product software: Go to the Samsung website at (samsung.com) search for the model name Samsung may offer updates for the Soundbar’s  - select the customer support option (the system firmware in the future. option name is subject to change) USB port 2.
Page 33: If Update Is Not Displayed
If UPDATE is not displayed 1. Turn off the Soundbar, disconnect and then reconnect the USB storage device that contains the update files to the Soundbar’s USB port. 2. Disconnect the Soundbar’s power cord, reconnect it, and then turn on the Soundbar. •...
Page 34: Troubleshooting
11 TROUBLESHOOTING Before seeking assistance, check the following. The unit will not turn on. Is the power cord plugged into the outlet? ; Connect the power plug to the outlet. A function does not work when the button is pressed. Is there static electricity in the air? ;...
Page 35: Licence
12 LICENCE 13 OPEN SOURCE LICENCE NOTICE To send inquiries and requests regarding open sources, contact Samsung via Email Manufactured under licence from Dolby (oss.request@samsung.com). Laboratories. Dolby, Dolby Audio and the double-D symbol are trademarks of Dolby 14 IMPORTANT Laboratories.
Page 36: Specifications And Guide
DTS 2.0 sound is played in DTS format.) NOTES • Samsung Electronics Co., Ltd reserves the right to change the specifications without notice. • Weight and dimensions are approximate. • For more information about the power supply and power consumption, refer to the label attached to the product.
Page 37 Wireless Models (excluding the frequency of 5.15GHz-5.35GHz) • Hereby, Samsung Electronics, declares that this equipment is in compliance with the essential requirements and other relevant provisions of Directive 1999/5/EC. The original Declaration of Conformity may be found at http://www.samsung.com, go to Support > Search Product Support and enter the model name.
Page 38: Sicherheitsinformationen
SICHERHEITSINFORMATIONEN HINWEISE ZUR SICHERHEIT WARNUNG • Setzen Sie das Gerät nicht Nässe oder ZUR VERMEIDUNG VON STROMSCHLÄGEN DARF Feuchtigkeit aus, um die Gefahr eines DIESES GERÄT NICHT GEÖFFNET WERDEN. Brandes bzw. eines elektrischen Schlags zu ES ENTHÄLT KEINE BAUTEILE, DIE VOM vermeiden.
Page 39 Mobilgerät zu konsultieren, Laden Sie das Verwenden Sie dieses Produkt nur für den Handbuch als Dokument von der Webseite privaten Bereich. Wenn Ihr Produkt oder die herunter. (http://www.samsung.com/support) CD bei kalten Temperaturen aufbewahrt wurden, kann Kondensation auftreten. Wenn Design und technische Daten können sich ohne Sie das Gerät bei kaltenTemperaturen...
Page 40 INHALT Überprüfen der Komponenten Einlegen der Batterien vor der Verwendung der Fernbedienung (AA-Batterien X 2) ------------------------- Produktübersicht Oberseite / Vorderseite der Soundbar ------------------------- Unterseite der Soundbar ------------------------- Anschliessen der Soundbar Stromanschluss ------------------------- Verbinden der Soundbar mit den Subwoofer ------------------------- – Automatische Verbindung zwischen Subwoofer und Soundbar ------------------------- –...
Page 41 Anschliessen eines Mobilgeräts Anschließen per Bluetooth ------------------------- Samsung Audio Remote App verwenden ------------------------- – Installieren der Samsung Audio Remote App ------------------------- – Starten der Samsung Audio Remote App ------------------------- Verwenden der Fernbedienung So verwenden Sie die Fernbedienung ------------------------- Anpassen der Soundbar-Lautstärke mit einer TV-Fernbedienung...
Page 42: Überprüfen Der Komponenten
Stromanschlüssen finden Sie auf Seite 5. • Siehe Seite 26 zu den Wandhalterungskomponenten. • HDMI-Kabel ist separat erhältlich. Wenden Sie sich hierzu an ein Samsung Servicezentrum oder den Kundendienst von Samsung. • Das Aussehen des Zubehörs kann etwas von den Abbildungen oben abweichen.
Page 43: Produktübersicht
02 PRODUKTÜBERSICHT Oberseite / Vorderseite der Soundbar Positionieren Sie das Produkt so, dass sich das SAMSUNG Logo auf der Oberseite befindet. (Strom)-Taste Schaltet den Strom ein und aus. -/+ (Lautstärke)-Taste Stellt die Lautstärke ein. • Der Lautstärkepegel wird beim Einstellen auf der vorderen Anzeige der Soundbar angezeigt.
Page 44: Unterseite Der Soundbar
Unterseite der Soundbar AUX IN HDMI IN OPTICAL IN HDMI OUT (TV-ARC) DC 19V HDMI IN 5V 0.5A AUX IN 5V 0.5A HDMI OUT (TV-ARC) OPTICAL IN 5V 0.5A DC 19V AUX IN An den analogen Ausgang eines externen Geräts anschließen. OPTICAL IN (D.IN) An den digitalen (optischen) Ausgang eines externen Geräts anschließen.
Page 45: Anschliessen Der Soundbar
03 ANSCHLIESSEN DER SOUNDBAR Stromanschluss Verwenden Sie die Stromkomponenten (1, 2, 3) um die Geräte in der folgenden Reihenfolge an Steckdosen anzuschließen: 1.) Subwoofer  2.) Soundbar-Hauptgerät. Siehe die nachfolgenden Abbildungen. • Weitere Informationen zur benötigten Stromversorgung und zum Stromverbrauch finden Sie auf dem Etikett am Gerät.
Page 46: Verbinden Der Soundbar Mit Den Subwoofer
Prüfen Sie, ob das Stromkabel richtig am ausgeschaltetem Soundbar-Hauptgerät angeschlossen ist. Soundbar-Hauptgerät) Verbindung Erneut verbinden. Siehe die Anweisungen zur fehlgeschlagen manuellen Verbindung auf Seite 7. Rot und Siehe die Kontaktinformationen für das Blinkend Fehlfunktion blau Samsung Servicezentrum in dem Handbuch. DEU - 6...
Page 47: Manuelles Verbinden Des Subwoofers Bei Fehlschlagen Der Automatischen Verbindung
Manuelles Verbinden des Subwoofers bei Fehlschlagen der automatischen Verbindung Überprüfen Sie dies, bevor Sie die manuelle Verbindung ausführen • Überprüfen Sie, ob die Stromkabel der Soundbar und des Subwoofers richtig angeschlossen sind. • Stellen Sie sicher, dass die Soundbar eingeschaltet ist. 1.
Page 48 Subwoofer und das Drahtlosempfängermodul (separat erhältlich) frei von Behinderungen ist. Erweitern Sie das System um echten drahtlosen Surround-Sound, indem Sie das Drahtlose Rücklautsprecherkit (SWA-8500S) von Samsung an Ihre Soundbar anschließen (separat erhältlich). Für weitere Informationen siehe die Anleitung für das Drahtlose Rücklautsprecherkit von Samsung.
Page 49: Anschluss An Ihr Fernsehgerät
04 ANSCHLUSS AN IHR FERNSEHGERÄT Hören Sie den TV-Ton durch kabelgebundene oder kabellose Verbindungen über Ihre Soundbar. • Wenn die Soundbar an einen Samsung Smart TV angeschlossen ist, der 2017 oder später veröffentlicht wurde, kann die Soundbar mit der TV-Fernbedienung gesteuert werden.
Page 50: Einen Fernseher Über Ein Hdmi-Kabel Verbinden
Auto Power Link Auto Power Link wird automatisch eingeschaltet, wenn der Fernseher eingeschaltet wird. 1. Verbinden Sie die Soundbar über ein optisches Digitalkabel mit einem Fernseher. 2. Drücken Sie die Taste (Quelle) auf der Oberseite oder der Fernbedienung und wählen Sie dann „D.IN“.
Page 51: Methode 2. Drahtlose Verbindung
3. Wählen Sie den Bluetooth-Modus an dem Fernseher aus. (Weitere Informationen finden Sie im Handbuch des Fernsehers.) 4. Wählen Sie „[AV] Samsung Soundbar Mxxxx M-Series“ aus der Liste auf dem Bildschirm des Fernseher aus. Eine verfügbare Soundbar wird durch „Need Pairing“ oder „Paired“ auf der Bluetooth-Geräteliste des Fernsehers angezeigt.
Page 52 Falls das Gerät nicht verbunden werden kann • Falls die Auflistung der zuvor verbundenen Soundbar (z. B. „[AV] Samsung Soundbar Mxxxx M-Series“) in der Liste erscheint, löschen Sie sie. • Drücken und halten Sie im Modus „BT“ die Taste (Quelle) auf der Oberseite der Soundbar oder der Fernbedienung länger als 5 Sekunden, um zum Modus „BT PAIRING“...
Page 53: Verbinden Eines Mobilgeräts
05 VERBINDEN EINES MOBILGERÄTS Über ein kabelgebundenes oder kabelloses Netzwerk mit einem externen Gerät verbinden, um den Ton des externen Geräts über die Soundbar wiederzugeben. Verbindung mit einem optischen oder analogen Audio (AUX)-Kabel Oberseite der Soundbar BD / DVD-Player / Set-Top-Box / Spielkonsole AUX IN...
Page 54: Über Ein Hdmi-Kabel Verbinden
Über ein HDMI-Kabel verbinden Unterseite der Soundbar HDMI-Kabel (nicht mitgeliefert) Externes Gerät HDMI IN HDMI OUT HDMI-Kabel (nicht mitgeliefert) HDMI OUT (TV-ARC) HDMI IN Oberseite der Soundbar (ARC) HDMI 1. Verbinden Sie den Anschluss HDMI IN auf der Rückseite des Geräts über ein HDMI-Kabel (nicht enthalten) mit dem Anschluss HDMI OUT Ihres Digitalgeräts.
Page 55: Anschliessen Eines Usb
06 ANSCHLIESSEN EINES USB Sie können Musikdateien, die sich auf Speichergeräten befinden, über die Soundbar wiedergeben. USB-Anschluss Anzeige DC 19V HDMI IN 5V 0.5A AUX IN HDMI OUT (TV-ARC) OPTICAL IN 5V 0.5A 1. Schließen Sie das USB-Gerät an den USB-Anschluss des Geräts an. 2.
Page 56 Kompatibilitätsliste Verlängerung Codec Samplingrate Bitrate *.mp3 MPEG 1 Layer2 16KHz ~ 48KHz 80 ~ 320kbps MPEG 1 Layer3 16KHz ~ 48KHz 80 ~ 320kbps MPEG 2 Layer3 16KHz ~ 48KHz 80 ~ 320kbps MPEG 2.5 Layer3 16KHz ~ 48KHz 80 ~ 320kbps *.wma Wave_Format_MSAudio1 16KHz ~ 48KHz...
Page 57: Anschliessen Eines Mobilgeräts
4. Geben Sie Musikdateien auf dem über Bluetooth verbundenen Gerät über die Soundbar aus. Falls das Gerät nicht verbunden werden kann • Falls die Auflistung der zuvor verbundenen Soundbar (z. B. „[AV] Samsung Soundbar Mxxxx M-Series“) in der Liste erscheint, löschen Sie sie.
Page 58 HF (Freisprech) Funktion unterstützen. • Nachdem Sie eine Verbindung zwischen der Soundbar und einem Bluetooth-Gerät hergestellt haben, wird durch Auswahl von „[AV] Samsung Soundbar Mxxxx M-Series“ aus der Liste der gefundenen Geräte die Soundbar automatisch in den „BT“-Modus umgeschaltet.
Page 59 Das Bluetooth-Gerät von der Soundbar trennen Sie können die Verbindung zwischen dem Bluetooth-Gerät und Soundbar trennen. Die Anleitung hierzu finden Sie in der Bedienungsanleitung des Bluetooth-Geräts. • Verbindung zum Soundbar wird getrennt. • Wenn die Soundbar von dem Bluetooth-Gerät getrennt ist, zeigt die Soundbar „BT DISCONNECTED“ auf der vorderen Anzeige an.
Page 60: Samsung Audio Remote App Verwenden
Samsung Audio Remote App verwenden Installieren der Samsung Audio Remote App Um die Soundbar mit Ihrem Smartphone oder Tablet sowie der Samsung Audio Remote App zu steuern, laden Sie die App aus dem Google Play Store herunter. Im Play Store suchen nach : Samsung Audio Remote...
Page 61: Verwenden Der Fernbedienung
08 VERWENDEN DER FERNBEDIENUNG So verwenden Sie die Fernbedienung Schaltet die Soundbar ein und aus. Strom Sie können unter TREBLE, BASS, oder AUDIO SYNC auswählen. • Um die Lautstärke der Höhen oder des Klangsteuerung Basses zu regeln, wählen Sie in den Sound-Einstellungen TREBLE oder BASS.
Page 62: Sound Mode
Bluetooth Surround POWER Sie können den gewünschten Toneffekt durch Wahl von STANDARD, MUSIC, CLEAR SOUND VOICE, SPORTS, oder MOVIE auswählen. MODE Wenn Sie den Originalton hören möchten, wählen Sie den Modus „STANDARD“. SOUND MODE • DRC (Dynamic Range Control) DRC-Funktion (Dynamic Range Control) auf Dolby Digital-Tracks anwenden. Wenn Sie die SOUND MODE-Taste im Standby-Modus gedrückt halten, wird DRC (Dynamic Range Control) ein- oder ausgeschaltet.
Page 63 • Wenn Sie erneut die Bluetooth POWER-Taste drücken, um die BT-Funktion auszuschalten, erscheint „OFF-BLUETOOTH POWER“ in der Anzeige der Soundbar. • Wenn der „D.IN“-Modus eingeschaltet ist und die Soundbar an einen Samsung Smart TV angeschlossen ist, der nach 2017 veröffentlicht wurde, kann die Soundbar mit der TV-Fernbedienung gesteuert werden.
Page 64: Anpassen Der Soundbar-Lautstärke Mit Einer Tv-Fernbedienung
Um die Lautstärke nur mit der Samsung TV-Fernbedienung anzupassen, halten Sei die Surround-Taste länger als 5 Sekunden gedrückt, bis „SAMSUNG-TV REMOTE“ in der Anzeige der Soundbar erscheint. – Jedes Mal, wenn die Surround-Taste für 5 Sekunden gedrückt gehalten wird, wird der Modus in der folgenden Reihenfolge umgeschaltet: „SAMSUNG-TV REMOTE”...
Page 65: Verwenden Der Verborgenen Tasten
2.1 Kanal 4.1 Kanal MOVIE 5.1 Kanal 2.1 Kanal 4.1 Kanal WOOFER • Das drahtlose Rücklautsprecherkit von Samsung ist separat erhältlich. Für den Erwerb eines Kits kontaktieren Sie den Händler, bei dem Sie die Soundbar erworben haben. DEU - 25...
Page 66: Installieren Der Wandhalterung
09 INSTALLIEREN DER Komponenten für die Anbringung an der Wand WANDHALTERUNG Vorsichtsmaßnahmen für die Installation Montagehilfe für die Wandhalterung • Installieren Sie nur an einer vertikalen Wand. • Installieren Sie nicht an einem Ort mit hoher Temperatur oder Feuchtigkeit. • Überprüfen Sie, ob die Wand stark genug ist, Befestigungsschraube Wandhalterung um das Gewicht des Produkts zu tragen.
Page 67 2. Markieren Sie Stelle an der Wand, an der die 5. Führen Sie in jedes Loch an der Unterseite Schrauben platziert werden und entfernen des Geräts eine Befestigungsschraube ein. Sie dann die Montagehilfe für die Schrauben Sie jede Befestigungsschraube Wandhalterung. Bohren Sie dann mithilfe fest, um die Soundbar an den 2 eines Bohrers in richtiger Größe die Löcher in Wandhalterung zu befestigen.
Page 68: Softwareaktualisierung
SOFTWAREAKTUALISIERUNG Updateverfahren 1. Befolgen Sie zum Herunterladen der Produktsoftware die unter beschriebenen Samsung kann in Zukunft Aktualisierungen für Schritte: Gehen Sie auf die Samsung-Website das Firmwaresystem der Soundbar anbieten. unter (samsung.com)  suchen Sie nach USB-Anschluss dem Modellnamen - wählen Sie die Option Kundendienst (Änderung der Bezeichnung...
Page 69: Wenn Update Nicht Angezeigt Wird
Wenn UPDATE nicht angezeigt wird 1. Schalten Sie die Soundbar aus, trennen Sie das Speichergerät mit den Update-Dateien und verbinden Sie es anschließend erneut mit dem USB-Anschluss der Soundbar. 2. Ziehen Sie das Stromkabel der Soundbar ab, schließen Sie es erneut an und schalten Sie dann die Soundbar ein.
Page 70: Fehlerbehebung
11 FEHLERBEHEBUNG Bevor Sie sich an den Kundendienst wenden, überprüfen Sie bitte die folgenden Punkte. Das Gerät wird nicht eingeschaltet. Ist das Stromkabel an die Steckdose angeschlossen? ; Schließen Sie den Netzstecker an die Steckdose an. Eine Funktion funktioniert nicht, wenn die Taste gedrückt wird. Gibt es statische Elektrizität in der Luft? ;...
Page 71: Lizenz
Wenn Sie Fragen bezüglich des Themas Open Laboratories. Dolby, Dolby Audio and the Source haben, wenden Sie sich bitte per E-Mail double-D symbol are trademarks of Dolby unter der Adresse an Samsung Laboratories. (oss.request@samsung.com). 14 WICHTIGE Pour les brevets DTS, voir http://patents.dts.
Page 72: Spezifikationen Und Leitfaden
(DTS 2.0-Ton wird im DTS-Format wiedergegeben.) HINWEISE • Samsung Electronics Co., Ltd behält sich das Recht auf unangekündigte Änderungen vor. • Gewicht und Abmessungen können von den Angaben abweichen. • Weitere Informationen zur benötigten Stromversorgung und zum Stromverbrauch finden Sie auf dem Etikett am Gerät.
Page 73 • Hiermit erklärt Samsung Electronics, dass dieses Gerät mit den wesentlichen Anforderungen und die relevanten Bestimmungen der Richtlinie 1999/5/EC übereinstimmt. Die original Übereinstimmungserklärung finden Sie auf http://www.samsung.com, unter Support > Produktsuche und geben Sie den Produktnamen oder die Artikelnummer ein. Dieses Gerät darf in allen EU-Ländern betrieben werden.
Page 74: Veiligheidsinformatie
VEILIGHEIDSINFORMATIE Veiligheidsinstructies WAARSCHUWING • Om het gevaar voor een elektrische schok te OPEN NOOIT DE BEHUIZING VAN DIT APPARAAT, vermijden dient u dit apparaat niet aan regen WANT DAN LOOPT U HET GEVAAR EEN of vocht bloot te stellen. ELEKTRISCHE SCHOK TE KRIJGEN. DE LET OP BEHUIZING BEVAT GEEN ONDERDELEN DIE U ZELF KUNT REPAREREN.
Page 75 Als u het apparaat in documentindeling vanaf de website downloadt. de winter verplaatst, wacht u ongeveer 2 uur (http://www.samsung.com/support) totdat het apparaat weer op kamertemperatuur is voordat u deze gaat Ontwerp en specificaties kunnen zonder gebruiken.
Page 76 INHOUD De Componenten Controleren Batterijen plaatsen vóór het gebruik van de afstandsbediening (AA-batterijen X 2) ------------------------- Productenoverzicht Bovenpaneel / voorpaneel van de Soundbar ------------------------- Onderpaneel van de Soundbar ------------------------- De Soundbar Aansluiten De elektriciteit aansluiten ------------------------- De Soundbar op de subwoofer aansluiten ------------------------- –...
Page 77 Een Mobiel Apparaat Verbinden Verbinden via Bluetooth ------------------------- De Samsung Audio Remote App gebruiken ------------------------- – Het installeren van de Samsung Audio Remote App ------------------------- – Het starten van de Samsung Audio Remote App ------------------------- De Afstandsbediening Gebruiken Hoe de afstandsbediening gebruiken...
Page 78: De Componenten Controleren
• De wandbevestigingsonderdelen van de Soundbar vindt u op pagina 26. • HDMI-kabel wordt afzonderlijk verkocht. Neem contact op met een servicecentrum of de klantenservice van Samsung om deze aan te schaffen. • De accessoires kunnen er lichtjes anders uitzien dan de bovenstaande illustraties.
Page 79: Productenoverzicht
02 PRODUCTENOVERZICHT Bovenpaneel / voorpaneel van de Soundbar Plaats het product zodat het logo van SAMSUNG bovenaan staat. (Aan/Uit) -knop Schakelt de stroom in en uit. -/+ (Volume)-knop Stelt het volume bij. • Na bijstelling verschijnt het volumeniveau op het voorste scherm van de Soundbar.
Page 80: Onderpaneel Van De Soundbar
Onderpaneel van de Soundbar AUX IN HDMI IN OPTICAL IN HDMI OUT (TV-ARC) DC 19V HDMI IN 5V 0.5A AUX IN 5V 0.5A HDMI OUT (TV-ARC) OPTICAL IN 5V 0.5A DC 19V AUX IN Sluit aan op de analoge uitgang van een extern apparaat. OPTICAL IN (D.IN) Sluit aan op de digitale (optische) uitgang van een extern apparaat.
Page 81: De Soundbar Aansluiten
03 DE SOUNDBAR AANSLUITEN De elektriciteit aansluiten Gebruik de stroomcomponenten (1, 2, 3) om de units op de stopcontacten aan te sluiten in deze volgorde: 1.) Subwoofer  2.) Hoofdeenheid van de Soundbar. Raadpleeg de onderstaande illustraties. • Meer informatie over de vereiste elektriciteit en het stroomverbruik vindt u op het etiket op het product.
Page 82: De Soundbar Op De Subwoofer Aansluiten
Soundbar goed is Soundbar uitgeschakeld) aangesloten. Rood Sluit opnieuw aan. Raadpleeg de Verbinding mislukt instructies voor handmatig verbinden op pagina 7. Raadpleeg in de handleiding de Rood en Knipperend Storing contactinformatie voor het Samsung blauw Servicecenter. DUT - 6...
Page 83: De Subwoofer Handmatig Verbinden Als De Automatische Verbinding Mislukt
De subwoofer handmatig verbinden als de automatische verbinding mislukt Controleer de volgende zaken voordat u handmatig verbindt • Controleer of de stroomsnoeren voor de Soundbar en subwoofer goed zijn aangesloten. • Zorg ervoor dat de Soundbar ingeschakeld is. 1. Houd ID SET aan de achterkant van de subwoofer ten minste 5 seconden ingedrukt. Het rode indicatorlampje bovenop de subwoofer dooft en het blauwe indicatorlampje knippert.
Page 84 (afzonderlijk verkrijgbaar) geen obstakels bevinden. Breid uit naar echt draadloos surroundgeluid door de Draadloze achterste luidsprekerset van Samsung (SWA-8500S) te verbinden met uw Soundbar (afzonderlijk verkrijgbaar). Meer informatie vindt u in de handleiding van de Draadloze achterste luidsprekerset van Samsung.
Page 85: Verbinden Met Uw Tv
Luister naar het geluid van uw tv op de Soundbar via bedrade of draadloze verbindingen. • Wanneer de Soundbar is verbonden met een smart TV van Samsung die in 2017 of later op de markt is gebracht, kan de Soundbar worden bediend met de afstandsbediening van de tv.
Page 86: Een Tv Verbinden Met Een Hdmi-Kabel
Auto Power Link De Auto Power Link schakelt de Soundbar automatisch in wanneer de tv is ingeschakeld. 1. De Soundbar en een tv aansluiten met een digitale optische kabel. 2. Druk op de knop (Bron) op het bovenpaneel of de afstandsbediening en selecteer vervolgens ‘D.IN’.
Page 87: Methode 2. Draadloos Verbinden
3. Selecteer Bluetooth-modus op de tv. (Meer informatie vindt u in de handleiding van de tv.) 4. Selecteer ‘[AV] Samsung Soundbar Mxxxx M-Series’ in de lijst op het scherm van de tv. Een beschikbare Soundbar wordt met ‘Need Pairing’ of ‘Paired’ op de Bluetooth-apparaatlijst van de tv vermeld.
Page 88 Als het apparaat geen verbinding tot stand kan brengen • Als de eerder verbonden Soundbar (bv. ‘[AV] Samsung Soundbar Mxxxx M-Series’ in de lijst verschijnt, verwijder hem dan. • In de modus ‘BT’ houdt u de knop (Bron) op het bovenpaneel van de Soundbar of op de afstandsbediening langer dan 5 seconden ingedrukt om over te schakelen naar de modus ‘BT...
Page 89: Verbinden Met Een Extern Apparaat
05 VERBINDEN MET EEN EXTERN APPARAAT Verbind met een extern apparaat via een bedraad of draadloos netwerk om het geluid van het externe apparaat via de Soundbar af te spelen. Verbinden met een optische of analoge audiokabel (AUX) Bovenkant van de Soundbar BD/DVD-speler/ Settopbox/ Gameconsole...
Page 90: Verbinden Met Een Hdmi-Kabel
Verbinden met een HDMI-kabel Onderkant van de Soundbar HDMI-kabel (niet meegeleverd) Extern apparaat HDMI IN HDMI OUT HDMI-kabel (niet meegeleverd) HDMI OUT (TV-ARC) HDMI IN Bovenkant van de Soundbar (ARC) HDMI 1. Verbind een HDMI-kabel (niet meegeleverd) vanaf een HDMI IN-aansluiting op de achterkant van het product op de HDMI OUT-aansluiting van uw digitale apparaat.
Page 91: Een Usb Verbinden
06 EEN USB VERBINDEN U kunt muziekbestanden op USB-opslagapparaten afspelen via de Soundbar. USB-poort Scherm DC 19V HDMI IN 5V 0.5A AUX IN HDMI OUT (TV-ARC) OPTICAL IN 5V 0.5A 1. Sluit het USB-apparaat aan op de USB-poort van het product. 2.
Page 92 Compatibiliteitslijst Extensie Codec Samplingfrequentie Bitrate *.mp3 MPEG 1 Layer2 16KHz ~ 48KHz 80 ~ 320kbps MPEG 1 Layer3 16KHz ~ 48KHz 80 ~ 320kbps MPEG 2 Layer3 16KHz ~ 48KHz 80 ~ 320kbps MPEG 2.5 Layer3 16KHz ~ 48KHz 80 ~ 320kbps *.wma Wave_Format_MSAudio1 16KHz ~ 48KHz...
Page 93: Een Mobiel Apparaat Verbinden
4. Speel muziekbestanden van het via Bluetooth verbonden apparaat af via de Soundbar. Als het apparaat geen verbinding tot stand kan brengen • Als de eerder verbonden Soundbar (bv. ‘[AV] Samsung Soundbar Mxxxx M-Series) in de lijst verschijnt, verwijder hem dan.
Page 94 • U kunt de Soundbar niet verbinden met een Bluetooth-apparaat dat alleen de HF-functie (handsfree) ondersteunt. • Zodra u de Soundbar aan een Bluetooth-apparaat hebt gekoppeld en u ‘[AV] Samsung Soundbar Mxxxx M-Series’ selecteert in de lijst met apparaten die door het Bluetooth-apparaat zijn gescand, schakelt de Soundbar automatisch naar de ‘BT’-modus.
Page 95: De Verbinding Tussen De Soundbar En Het Bluetooth-Apparaat Verbreken
Het Bluetooth-apparaat loskoppelen van een Soundbar U kunt de verbinding tussen het Bluetooth-apparaat en Soundbar verbreken. Raadpleeg de gebruiksaanwijzing van het Bluetooth-apparaat voor instructies. • De verbinding met Soundbar wordt verbroken. • Wanneer de verbinding tussen Soundbar en Bluetooth-apparaat verbroken is, geeft de Soundbar ‘BT DISCONNECTED’...
Page 96: De Samsung Audio Remote App Gebruiken
De Samsung Audio Remote App gebruiken Het installeren van de Samsung Audio Remote App Om de Soundbar met uw smart device en de Samsung Audio Remote app te bedienen, download de Samsung Audio Remote app van Google Play Store. Zoekactie markt : Samsung Audio Remote...
Page 97: De Afstandsbediening Gebruiken
08 DE AFSTANDSBEDIENING GEBRUIKEN Hoe de afstandsbediening gebruiken Hiermee schakelt u de Soundbar in en uit. Stroom U kunt TREBLE, BASS of AUDIO SYNC selecteren. • Om het volume van de hoge of lage tonen Geluidsregeling in te stellen, selecteert u TREBLE of BASS in de Sound Settings (Geluidsinstellingen) en vervolgens past u het volume aan tussen -6~+6 met behulp van de knoppen...
Page 98: Sound Mode
Bluetooth Surround POWER U kunt het gewenste geluidseffect selecteren STANDARD, MUSIC, CLEAR VOICE, SPORTS, SOUND of MOVIE te kiezen. MODE Selecteer de modus ‘STANDARD’ als u het oorspronkelijke geluid wilt horen. SOUND MODE • DRC (Dynamic Range Control) Hiermee kunt u het dynamische bereik voor het geluid instellen op Dolby Digital- nummers.
Page 99 Soundbar. • Als de ‘D.IN’-modus ingeschakeld is en de Soundbar verbonden is met een smart tv van Samsung die na 2017 op de markt is gekomen, dan kan de Soundbar met de WOOFER afstandsbediening van de tv worden bediend. In deze modus kunt u Bluetooth POWER niet uitschakelen.
Page 100: Het Volume Van De Soundbar Aanpassen Met De Afstandsbediening Van De Tv
Het volume van de Soundbar aanpassen met de afstandsbediening van de tv Gebruik het menu van de tv om de luidspreker van een tv van Samsung in te stellen op externe luidsprekers. (Meer informatie vindt u in de gebruikershandleiding van de tv.) •...
Page 101: De Verborgen Knoppen Gebruiken
5.1 kanalen 2.1 kanalen 4.1 kanalen WOOFER • De kit met de draadloze achterluidspreker van Samsung is afzonderlijk verkrijgbaar. Om een kit aan te schaffen, neemt u contact op met de leverancier waarbij u de Soundbar hebt gekocht. DUT - 25...
Page 102: De Wandmontage Installeren
09 DE Componenten voor muurmontage WANDMONTAGE INSTALLEREN Wandmontagegids Voorzorgsmaatregelen bij de installatie • Installeer uitsluitend op een verticale wand. • Installeer niet op een plaats met hoge Houder-Bevestiging Wandsteun (2 st.) temperaturen en een hoge (2 st.) luchtvochtigheidsgraad. 1. Plaats de Wandmontagegids tegen het •...
Page 103 2. Markeer de locaties voor de schroeven op de 5. Plaats en bevestig de Houder-Bevestiging muur en verwijder vervolgens de in elke opening in de onderkant van het Wandmontagegids. Boor vervolgens de product. Het product wordt bevestigd aan de gaten voor de schroeven en gebruik hiervoor Wandsteun.
Page 104: Software-Update
Updateprocedure UPDATE 1. Volg de onderstaande stappen om de productsoftware te downloaden: Ga naar de website van Samsung op (samsung.com)  zoek naar de modelnaam Samsung kan in de toekomst updates bieden - selecteer de optie voor klantenservice (de voor de systeemfirmware van de Soundbar.
Page 105: Als Update Niet Wordt Weergegeven
Als UPDATE niet wordt weergegeven 1. Schakel de Soundbar uit, koppel het opslagapparaat met de updatebestanden los en sluit het apparaat vervolgens weer aan op de USB-poort van de Soundbar. 2. Verwijder de stroomkabel van de Soundbar, sluit deze weer aan en zet de Soundbar aan. •...
Page 106: Problemen Oplossen
11 PROBLEMEN OPLOSSEN Controleer het volgende voordat u contact met ons opneemt. Het toestel wordt niet ingeschakeld. Zit de stekker van het netsnoer in het stopcontact? ; Steek de stekker in het stopcontact. Een functie werkt niet wanneer op de knop wordt gedrukt. Zit er statische elektriciteit in de lucht? ;...
Page 107: Licentie
OPEN SOURCE- LICENTIE Manufactured under licence from Dolby Neem voor vragen en verzoeken met betrekking Laboratories. Dolby, Dolby Audio and the tot open source contact op met Samsung via double-D symbol are trademarks of Dolby e-mail (oss.request@samsung.com). Laboratories. 14 BELANGRIJKE OPMERKING Raadpleeg http://patents.dts.com voor...
Page 108: Specificaties En Handleiding
(DTS 2.0-geluid wordt afgespeeld in DTS-indeling.) Digital), DTS OPMERKINGEN • Samsung Electronics Co., Ltd behoudt zich het recht voor de specificaties zonder voorafgaande waarschuwing te wijzigen. • Gewicht en afmetingen zijn bij benadering. • Meer informatie over de vereiste elektriciteit en het stroomverbruik vindt u op het etiket op het product.
Page 109 Draadloze modellen (met uitzondering van de modellen met de frequentie 5,15GHz-5,35GHz) • Hierbij verklaart Samsung Electronics dat deze apparatuur compatibel is met de essentiële vereisten en andere relevante bepalingen van Richtlijn 1999/5/EG. U vindt de originele Conformiteitsverklaring op http://www.samsung.com. Ga naar Ondersteuning > Productondersteuning zoeken en voer de modelnaam in.
Page 110: Informations Relatives À La Sécurité
INFORMATIONS RELATIVES À LA SÉCURITÉ AVERTISSEMENTS AVERTISSEMENT • Afin de diminuer les risques d’incendie ou de POUR ÉVITER LES RISQUES DE CHOC choc électrique, n’exposez pas cet appareil à ÉLECTRIQUE, NE DÉMONTEZ PAS LE CAPOT. la pluie ou à l’ humidité. L’APPAREIL NE CONTIENT PAS DE PIÈCES ATTENTION RÉPARABLES PAR L’UTILISATEUR ;...
Page 111: Précautions
Web. été stocké à basse température. (http://www.samsung.com/support) Si vous devez transporter l’ensemble pendant l’hiver, attendez environ 2 heures La présentation et les spécifications peuvent faire que l’appareil ait atteint la température de la...
Page 112 SOMMAIRE Contrôle des Composants Insertion des piles avant l’utilisation de la télécommande (Piles AA X 2) ------------------------- Présentation du Produit Panneau supérieur / Panneau avant de la Soundbar ------------------------- Panneau inférieur de la Soundbar ------------------------- Connexion de la Soundbar Connexion de l’alimentation électrique ------------------------- Connexion de la Soundbar au Caisson de basse -------------------------...
Page 113 Connexion à un Appareil Mobile Connexion via Bluetooth ------------------------- Utilisation de l’application Samsung Audio Remote ------------------------- – Installation de l’application Samsung Audio Remote ------------------------- – Lancement de l’application Samsung Audio Remote ------------------------- Utilisation de la Télécommande Comment utiliser la télécommande ------------------------- Réglage du volume de la Soundbar avec une télécommande de téléviseur...
Page 114: Contrôle Des Composants
5. • Pour les composants de fixation murale de la Soundbar, consultez la page 26. • Le câble HDMI est vendu séparément. Pour l’achat, contactez un Centre de service Samsung ou le Service client de Samsung.
Page 115: Présentation Du Produit
02 PRÉSENTATION DU PRODUIT Panneau supérieur / Panneau avant de la Soundbar Placez le produit de sorte que le logo SAMSUNG se trouve sur le dessus. Touche (Alimentation) Allume et éteint l'appareil. Touche -/+ (Volume) Règle le volume. • Une fois ajusté, le niveau de volume apparaît sur l’affichage avant de la Soundbar.
Page 116: Panneau Inférieur De La Soundbar
Panneau inférieur de la Soundbar AUX IN HDMI IN OPTICAL IN HDMI OUT (TV-ARC) DC 19V HDMI IN 5V 0.5A AUX IN 5V 0.5A HDMI OUT (TV-ARC) OPTICAL IN 5V 0.5A DC 19V AUX IN Permet de connecter la sortie numérique analogique d'un appareil externe. OPTICAL IN (D.IN) Permet de connecter la sortie numérique (optique) d'un appareil externe.
Page 117: Connexion De La Soundbar
03 CONNEXION DE LA SOUNDBAR Connexion de l’alimentation électrique Utilisez les composants d’alimentation (1, 2, 3) pour connecter les unités aux prises électriques dans l’ordre suivant : 1.) Caisson de basse  2.) Unité principale Soundbar. Reportez-vous aux illustrations ci-dessous. •...
Page 118: Connexion De La Soundbar Au Caisson De Basse
Rouge Activé Reconnectez. Reportez-vous aux Échec de la connexion instructions sur la connexion manuelle à la page 7. Reportez-vous aux informations de Rouge et Clignotement Dysfonctionnement contact du Centre de service Samsung bleu dans le manuel. FRA - 6...
Page 119: Connexion Manuelle Du Caisson De Basse Si La Connexion Automatique Échoue
Connexion manuelle du Caisson de basse si la connexion automatique échoue À vérifier avant d’effectuer la connexion manuelle • Vérifiez que les câbles d’alimentation pour la Soundbar et le Caisson de basse sont connectés correctement. • Assurez-vous que la Soundbar est allumée. 1. Appuyez sur la touche ID SET à l’arrière du Caisson de basse, et maintenez-la enfoncée pendant au moins 5 secondes.
Page 120 • Pour des performances d’écoute optimales, assurez-vous que la zone autour de l’emplacement du subwoofer sans fil et du module de réception sans fil (vendu séparément) ne présente pas d’obstacles. Passez au vrai son surround sans fil en connectant votre kit d’enceintes arrière sans fil Samsung (SWA-8500S) à votre Soundbar (vendue séparément). Pour plus d’informations, reportez-vous au manuel du kit d’enceintes arrière sans fil Samsung. FRA - 8...
Page 121: Connexion À Votre Téléviseur
Écoutez le son du téléviseur depuis la Soundbar via des connexions câblées ou sans fil. • Lorsque la Soundbar est connectée à un téléviseur Samsung Smart TV sorti en 2017 ou ultérieur, la Soundbar peut être contrôlée avec la télécommande du téléviseur.
Page 122: Connexion D'un Téléviseur À L'aide D'un Câble Hdmi
Auto Power Link Le Auto Power Link active la Soundbar lorsque le téléviseur est mis sous tension. 1. Raccordez la Soundbar au téléviseur à l’aide d’un câble optique numérique. 2. Appuyez sur la touche (Source) sur le panneau supérieur ou la télécommande puis sélectionnez «D.IN».
Page 123: Méthode 2. Connexion Sans Fil
3. Sélectionnez le mode Bluetooth sur le téléviseur. (Pour plus d’informations, reportez-vous au manuel du téléviseur.) 4. Sélectionnez «[AV] Samsung Soundbar Mxxxx M-Series» dans la liste sur l’écran du téléviseur. Une Soundbar disponible est indiquée «Need Pairing» ou «Paired» dans la liste des appareils Bluetooth sur le téléviseur.
Page 124 Si la connexion de l’appareil échoue • Si la liste de Soundbar connectées précédemment (par ex. «[AV] Samsung Soundbar Mxxxx M-Series» apparaît dans la liste, supprimez-la. • En mode «BT», appuyez et maintenez enfoncée la touche (Source) pendant plus de 5 secondes sur le panneau supérieur de la Soundbar ou la télécommande pour passer au mode «BT PAIRING».
Page 125: Connexion À Un Appareil Externe
05 CONNEXION À UN APPAREIL EXTERNE Raccordez un appareil externe via un réseau câblé ou sans fil pour écouter le son de l’appareil externe via la Soundbar. Connexion à l’aide d’un câble audio Optique ou Analogique (AUX) Dessus de la Soundbar Lecteur BD/DVD / Boîtier décodeur / Console de jeu...
Page 126: Connexion À L'aide D'un Câble Hdmi
Connexion à l’aide d’un câble HDMI Partie inférieure de la Soundbar Câble HDMI (non fourni) Appareil externe HDMI IN HDMI OUT Câble HDMI (non fourni) HDMI OUT (TV-ARC) HDMI IN Dessus de la Soundbar (ARC) HDMI 1. Raccordez un câble HDMI (non fourni) de la prise HDMI IN au dos du produit à la prise HDMI OUT de votre appareil numérique.
Page 127: Connexion D'un Périphérique Usb
06 CONNEXION D’UN PÉRIPHÉRIQUE USB Vous pouvez lire des fichiers musicaux situés sur les périphériques de stockage USB via la Soundbar. Port USB Affichage DC 19V HDMI IN 5V 0.5A AUX IN HDMI OUT (TV-ARC) OPTICAL IN 5V 0.5A 1. Connectez le périphérique USB au port USB de l’appareil. 2.
Page 128: Liste De Compatibilités
Liste de compatibilités Extension Codec Débit d'échantillonnage Débit binaire *.mp3 MPEG 1 Layer2 16 ~ 48 KHz 80 ~ 320 kbps MPEG 1 Layer3 16 ~ 48 KHz 80 ~ 320 kbps MPEG 2 Layer3 16 ~ 48 KHz 80 ~ 320 kbps MPEG 2.5 Layer3 16 ~ 48 KHz 80 ~ 320 kbps...
Page 129: Connexion À Un Appareil Mobile
4. Lisez des fichiers musicaux à partir de l’appareil, connecté via Bluetooth, via la Soundbar. Si la connexion de l’appareil échoue • Si la liste de Soundbar connectées précédemment (par ex. «[AV] Samsung Soundbar Mxxxx M-Series» apparaît dans la liste, supprimez-la.
Page 130 • Vous ne pouvez pas connecter le Soundbar à un périphérique Bluetooth qui prend en charge uniquement la fonction HF (Mains libres). • Lorsque vous avez apparié la barre audio à un périphérique Bluetooth, sélectionner «[AV] Samsung Soundbar Mxxxx M-Series» parmi la liste des périphériques connectés à ce périphérique placera automatiquement la barre audio en mode «BT».
Page 131: Déconnexion De L'appareil Bluetooth D'une Soundbar
Déconnexion de l’appareil Bluetooth d’une Soundbar Vous pouvez déconnecter le périphérique Bluetooth du système Soundbar. Pour les instructions, reportez-vous au manuel d’utilisation de ce périphérique. • Le système Soundbar sera déconnecté. • Lorsque la Soundbar est déconnectée de l’appareil Bluetooth, la Soundbar affichera «BT DISCONNECTED»...
Page 132: Utilisation De L'application Samsung Audio Remote
Google Play. Recherchez : Samsung Audio Remote Lancement de l’application Samsung Audio Remote Pour lancer et utiliser l’application Samsung Audio Remote, appuyez sur l’icône Audio Remote sur votre téléphone, puis suivez les instructions affichées à l’écran. Audio Remote •...
Page 133: Utilisation De La Télécommande
08 UTILISATION DE LA TÉLÉCOMMANDE Comment utiliser la télécommande Allume et éteint la Soundbar. Alimentation Vous pouvez sélectionner parmi TREBLE, BASS, ou AUDIO SYNC. • Pour contrôler le volume des aigus et des Commande graves, sélectionnez TREBLE ou BASS dans sonore les paramètres audio, puis réglez le volume, de -6 à...
Page 134 Bluetooth Surround POWER Vous pouvez sélectionner l'effet sonore souhaité en choisissant parmi STANDARD, MUSIC, SOUND CLEAR VOICE, SPORTS, ou MOVIE. MODE Sélectionnez le mode « STANDARD » si vous voulez profiter du son d'origine. SOUND MODE • DRC (Dynamic Range Control) Vous permet d’effectuer une commande de plage dynamique des pistes Dolby Digital.
Page 135 Les fonctions Anynet+ et de Auto Power Link sont contrôlées respectivement par les touches Droite et Gauche. – Anynet+ : Si la Soundbar est connectée à un téléviseur Samsung via un câble HDMI, vous pouvez contrôler votre Soundbar avec une télécommande de téléviseur Samsung.
Page 136: Réglage Du Volume De La Soundbar Avec Une Télécommande De Téléviseur
• Après avoir installé la Soundbar, vous pouvez régler le volume de la Soundbar à l’aide de la télécommande IR fournie avec le téléviseur Samsung. (Si vous ne voulez pas utiliser cette fonction, une fois la Soundbar activée, appuyez et maintenez enfoncée la touche Surround pendant 5 secondes.
Page 137: Utilisation Des Touches Dissimulées
2.1 canaux 4.1 canaux MOVIE 5.1 canaux 2.1 canaux 4.1 canaux WOOFER • Le kit d’enceintes arrière sans fil Samsung peut être acheté séparément. Pour acheter un kit, contactez le vendeur chez qui vous avez acheté la Soundbar. FRA - 25...
Page 138: Installation Du Support Mural
09 INSTALLATION Composants de fixation au mur DU SUPPORT MURAL Guide de fixation murale Précautions d’installation • Installez sur un mur vertical uniquement. • N’installez pas dans un endroit à température Support-fixation Support de fixation élevée ou humide. (2 pièces) murale (2 pièces) • Vérifiez si le mur est suffisamment robuste 1.
Page 139 2. Marquez l’emplacement où mettre les vis sur 5. Insérez un Support-fixation dans chacun des le mur, puis retirez le Guide de fixation trous situés en bas du produit. Serrez chaque murale. Ensuite, percez les trous pour les vis Support-fixation pour fixer la Soundbar aux à...
Page 140: Mise À Jour Du Logiciel
: Rendez-vous sur le site Web Samsung sur (samsung.com)  recherchez le nom du Samsung peut proposer des mises à jour pour le modèle - sélectionnez l’option de menu microprogramme du système de la Soundbar d’assistance client (le nom de l’option est...
Page 141: Si Update Ne S'affiche Pas
Si UPDATE ne s’affiche pas 1. Éteignez la Soundbar, déconnectez et ensuite reconnectez le périphérique de stockage qui contient le fichier de mise à jour au port USB de la Soundbar. 2. Débranchez le cordon d’alimentation de la Soundbar, rebranchez-le, puis allumez la Soundbar. •...
Page 142: Dépannage
11 DÉPANNAGE Avant de contacter l’assistance, veuillez lire ce qui suit. L’unité ne s’allume pas. Le cordon d’alimentation est-il branché dans la prise murale? ; Branchez la fiche secteur sur la prise. Une fonction ne répond pas lorsque la touche est enfoncée. De l’électricité statique est-elle présente dans l’air? ; Débranchez la fiche secteur et rebranchez-la. Des distorsions sonores se font entendre en mode BT.
Page 143: Licence
12 LICENCE 13 AVIS DE LICENCE LIBRE Pour toute requête et demande concernant les sources ouvertes, contactez Samsung via e-mail à Manufactured under licence from Dolby l’adresse (oss.request@samsung.com). Laboratories. Dolby, Dolby Audio and the double-D symbol are trademarks of Dolby 14 REMARQUE Laboratories.
Page 144: Spécifications Et Guide
(Le son DTS 2.0 est lu au format DTS.) Digital), DTS REMARQUES • Samsung Electronics Co,, Ltd se réserve le droit de modifier les caractéristiques sans préavis. • Le poids et les dimensions sont approximatifs. • Pour plus d’informations sur l’alimentation et la consommation électriques, reportez-vous à...
Page 145: Modèles Sans Fil (Sans Plage De Fréquence De 5,15 Ghz À 5,35 Ghz)
Ce produit et ses accessoires ne peuvent être jetés avec les autres déchets. Pour obtenir des informations sur les engagements environnementaux de Samsung et sur les obligations réglementaires spécifiques à l’appareil (par ex. la réglementation REACH), rendez-vous sur : samsung.com/uk/aboutsamsung/samsungelectronics/corporatecitizenship/data_corner.html...
Page 146 © 2017 Samsung Electronics Co., Ltd. All rights reserved. Contact SAMSUNG WORLD WIDE If you have any questions or comments relating to Samsung products, please contact the SAMSUNG customer care Centre. Country Contact Centre  Web Site Country Contact Centre ...

Ce manuel est également adapté pour:

Hw-m4501

Samsung HW-M4500 Mode D'emploi

English

Deutsch

Dutch

Français

Les langues disponibles

Liens rapides

Chapitres

Dépannage

Manuels Connexes pour Samsung HW-M4500

Sommaire des Matières pour Samsung HW-M4500

Ce manuel est également adapté pour:

Table des Matières
