INSTALLATION ET BRANCHEMENTS
5.
5.1. Installation

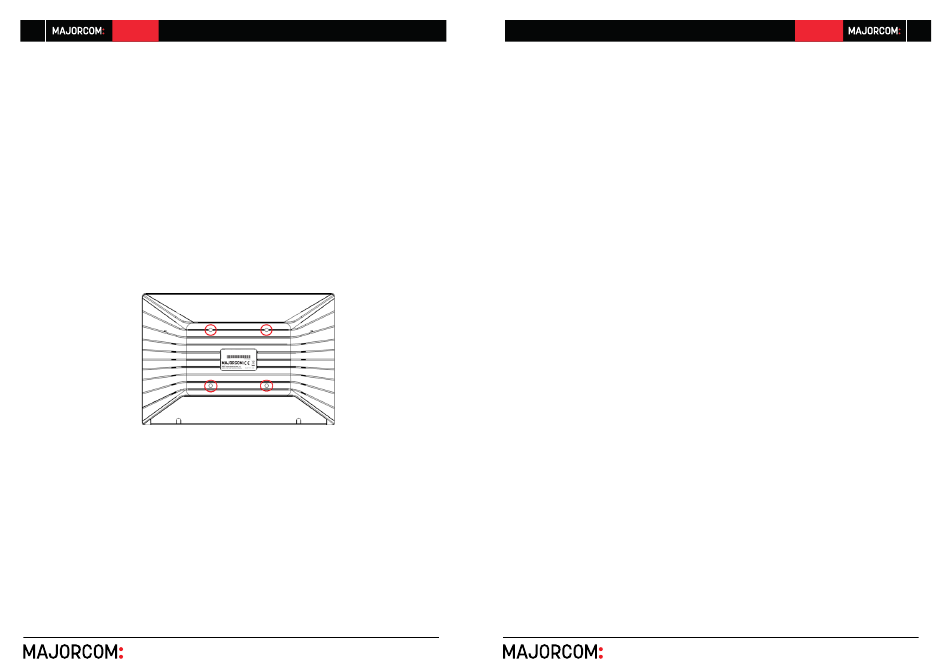

Le EW-SCREEN peut être monté sur une surface et sur un bureau:
• Montage en surface : un support de fixation murale VESA75 est fourni avec le produit. Il
est composé de deux parties : la plaque métallique qui doit être montée en face arrière
de l'unité EW-SCREEN au moyen des 4 vis incluses, et la plaque métallique qui doit être
fixée au mur ou à la surface. Une fois les deux plaques montées et bien fixées, on peut
les emboîter pour installer l'unité et visser la vis de sécurité fournie avec l'outil inclus à
cet effet.
Remarque :
la norme VESA75 permet de monter le EW-SCREEN au moyen d'autres
supports ou fixations VESA75.
• Montage sur bureau: l'unité comprend un support en forme de tige qui peut être vissé
dans un filetage de la face arrière du EW-SCREEN, une fois que le cache des connexions
de la face arrière a été retiré (il est fixé par 2 vis). Une fois installée, cette tige permet
de maintenir le EW-SCREEN en position proche de la verticale sur une surface de travail.
Manuel d'utilisation V1.1
56, chemin
de la Flambère ·
F a x 3 3 ( 0 ) 5 6 1 3 1 8 7 7 3 · commercial@majorcom.fr ·
EW-SCREEN
MAJORCOM TOUCH SCREEN DIGITAL CONTROL
31300 Toulouse ·
FRANCE · T é l . 3 3 ( 0 ) 5 6 1 3 1 8 6 8 7
www.majorcom.fr
5.2. Connexions
Le EW-SCREEN a 2 connecteurs disponibles pour le fonctionnement d'NetManager. Les deux se
trouvent derrière le cache en plastique des connexions de la face arrière, fixé au EW-SCREEN par
2 vis:
• Alimentation CC: prise ronde pour brancher l'adaptateur secteur universel, CC12 V, 2 A,
fourni avec le produit.
• Port Ethernet: connecteur RJ45 de l'interface de communication réseau de l'unité, com-
patible avec une alimentation CC par Ethernet (PoE) pour les cas où le switch réseau
peut lui fournir une alimentation PoE. Il peut être directement connecté (point à point)
à un unique appareil NetManager, pour son contrôle direct et exclusif, ou à un port d'un
switch Ethernet appartenant au réseau auquel sont connectés les autres appareils Net-
Manager de l'installation. Le câble de connexion peut être un câble standard ou croisé
de type CAT5 ou supérieur.
FONCTIONNEMENT
6.
Dans l'application NetManager Manager, il est possible de créer des panneaux de contrôle (UCP)
déportés pour le système afin de gérer une ou plusieurs unités PXN88. dans une installation en
réseau. Chaque panneau peut comporter une ou plusieurs pages incluant des graphiques, du
texte, des commandes de volume, boutons, VU-mètres, indicateurs à LED, etc. Ainsi, chaque
utilisateur distant peut avoir son ou ses propres panneaux de contrôle adaptés à ses besoins et
autorisations, et dans un même système, des panneaux de contrôle très simples destinés à cer-
tains utilisateurs peuvent coexister avec d'autres, plus complexes et offrant des niveaux d'accès
supérieurs.
Une fois les UCP créés, inclus dans un projet NetManager, le réseau a besoin d'un serveur web
pour les potentiels clients web qui contrôleront l'installation grâce aux UCP qu'ils peuvent récupérer
auprès du serveur web pour les gérer et les visualiser localement. Le serveur web peut être un de ces
types d'appareils :
• Une unité EW-SCREEN exécutant le projet NetManager créé au préalable avec l'applica-
tion MAJORCOM NET Manager.
• Une unité W-SCREEN exécutant le projet NetManager créé au préalable avec l'application
MAJORCOM NetManager.
