1. CSB-Reaktor ET 108

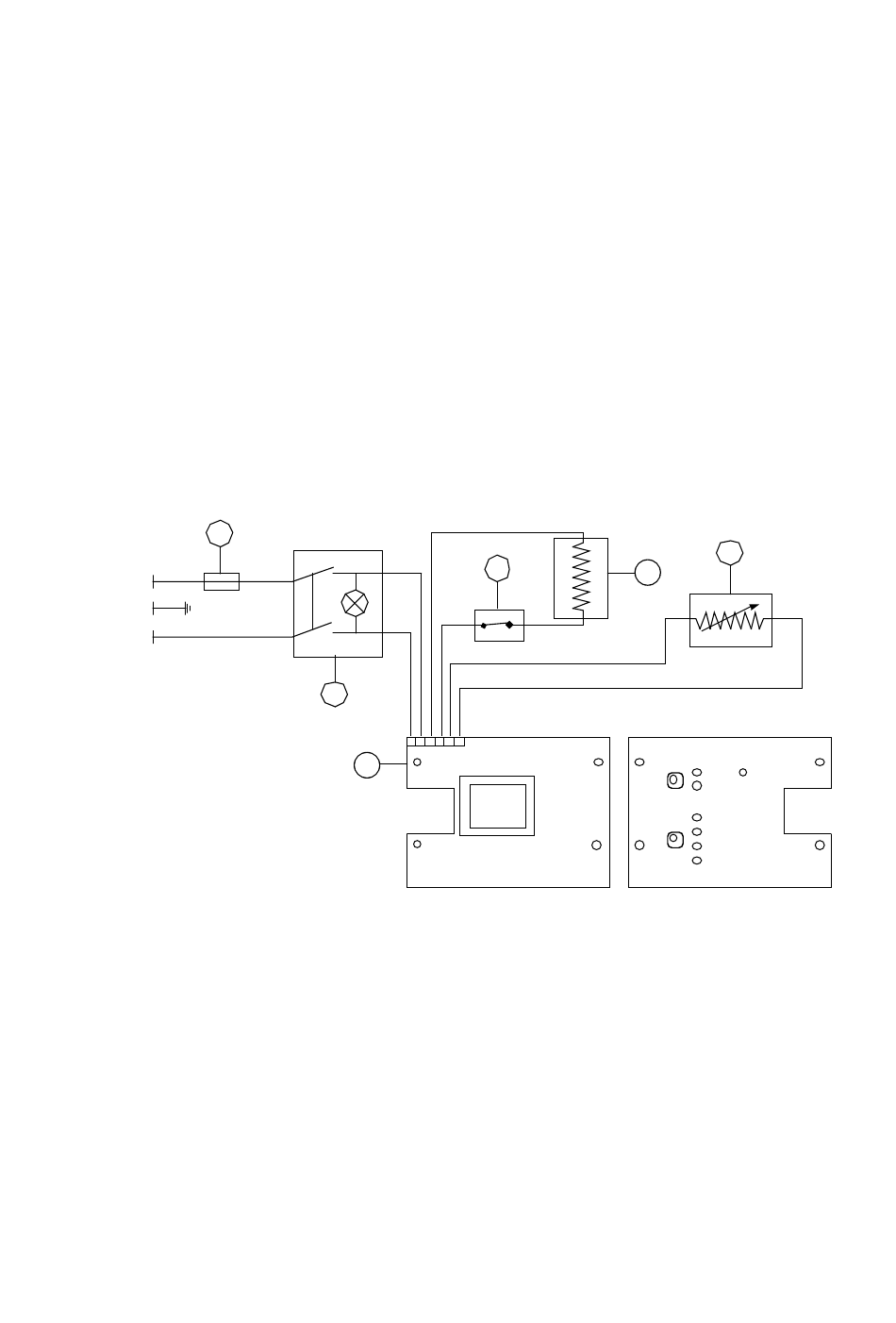

1.6. Schaltplan
Schaltplan 230 V/50 Hz (115 V/60 Hz)
1.
5 x 20 mm Sicherung 3,15 A, träge, (8 A)
2.
zweipolige Leuchttaste
3.
Fühler PT 100
4.
Widerstand
5.
Steuerplatine
6.
Sicherheitsthermostat
1
230 V
50 Hz
(115 V)
(60 Hz)
6
2
5
6
4
Circuit side
3
Control side
