TRANSDUCTEUR DIGI-TROLL
CHEMINEMENT DU CÂbLAGE
Après avoir installé le transducteur, acheminez le câble du transducteur vers votre Digi-Troll. Branchez le câble du
transducteur à la prise pour transducteur prévue à l'arrière du treuil à ligne lestée (Figure 17).
Keep in mind the following when routing the cable:
• Assurez-vous de ne pas endommager la gaine de câble.
• Assurez-vous de ne pas endommager la gaine de câble. Gardez le câble à l' é cart de l' a llumage, du tachymètre, de
l' a lternateur et des autres fils électriques pour empêcher l'interférence.
• Vous ne devez pas couper ni épisser ni raccourcir le câble. Enroulez le câble excédentaire et attachez-le.
REMARQUE: Le câble du transducteur DOIT Être branché avant de met-tre l'appareil en marche.
AVERTISSEMENT: L'enlèvement du connecteur ou l'épissage du câble annule la garantie du transducteur.
Une fois que le transducteur est monté et branché à votre Digi-Troll 10, l'afficheur indiquera la profondeur du fond dans
la fenêtre PROFONDEUR SONAR à l'écran (Figure 18).

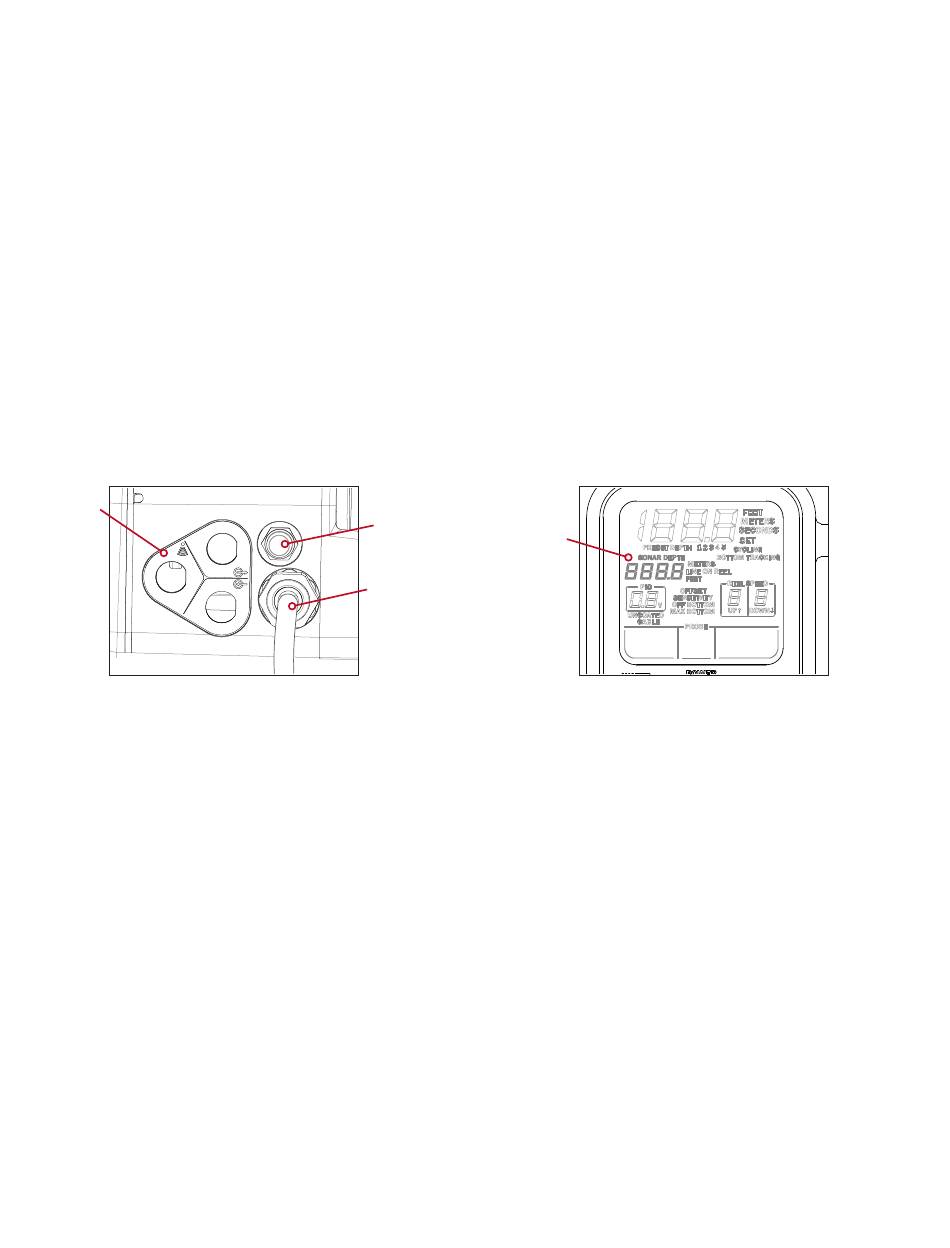

Entrée du
Transducteur
Figure 17
54 | cannondownriggers.com
Disjoncteur
Profondeur
Sonar
Affichée
Câble
D'alimentation
Figure 18
©2016 Johnson Outdoors Marine Electronics, Inc.
