7.

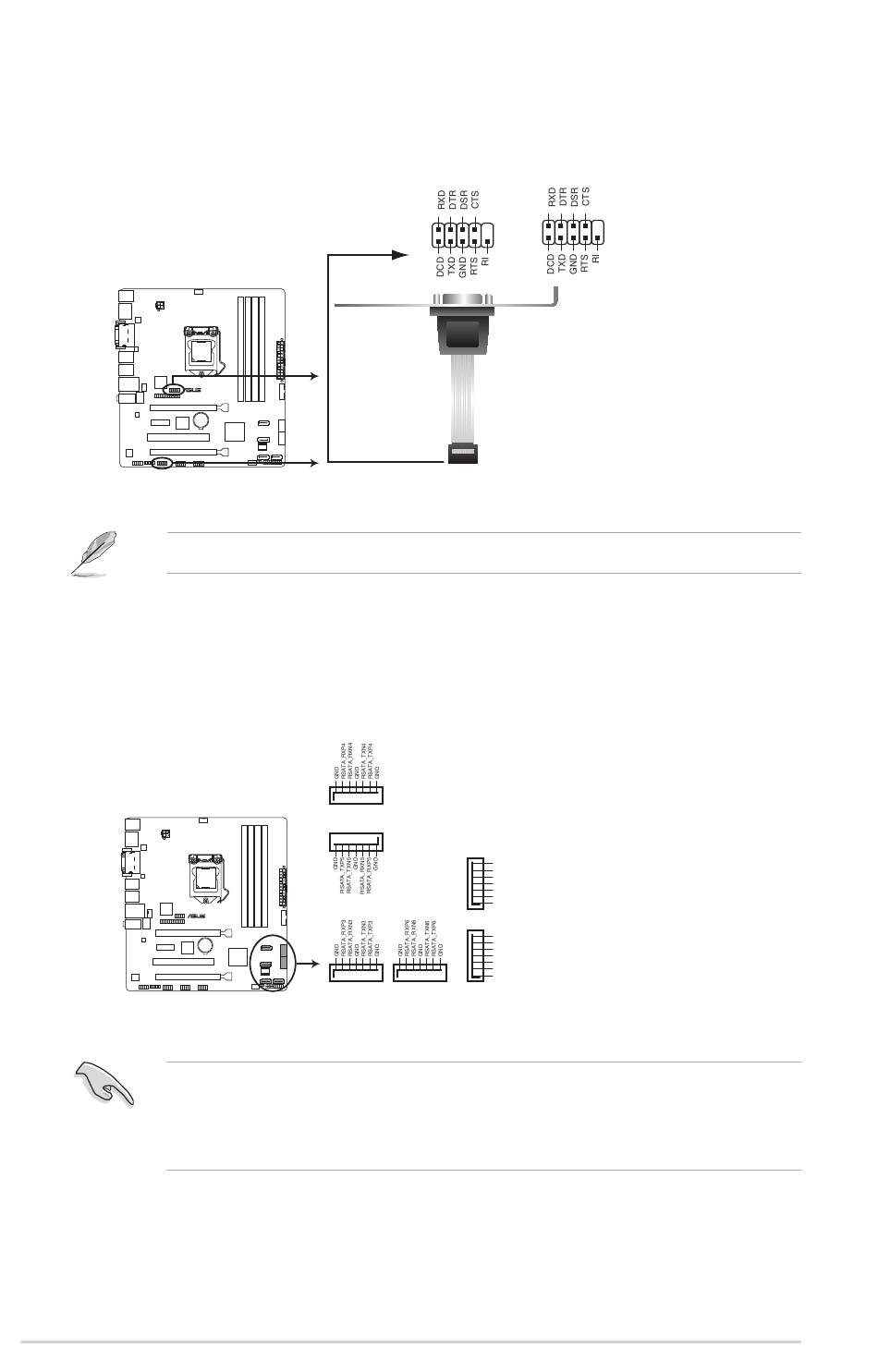

Connecteur COM (10-1 pin COM)

Ce connecteur est réservé à un port série (COM). Connectez le câble du module de
port série sur ce connecteur, puis installez le module sur un slot PCI libre à l'arrière du
châssis.
B150M-C
B150M-C Serial port (COM) connectors
Le module COM est vendu séparément.
8. Connecteurs SATA 6.0 Gb/s Intel® B150 (7-pin SATA6G_1~6 [gris])
Ces connecteurs sont destinés à des câbles Serial ATA pour la connexion de disques
durs Serial ATA 6.0 Gb/s.
B150M-C Intel
•
•
1-18
SATA6G_4
SATA6G_5
SATA6G_3
B150M-C
® SATA 6 Gb/s connectors
Il est recommandé d'installer Windows. XP Service Pack 3 ou une version ultérieure
avant d'utiliser des disques durs Serial ATA (SATA).
Lors de l'utilisation du branchement à chaud ou de NCQ, réglez l'élément Sélection
de mode SATA du BIOS sur [AHCI].
COM2
COM1
PIN 1
PIN 1
SATA6G_1
GND
RSATA_TXP1
RSATA_TXN1
GND
RSATA_RXP1
RSATA_RXN1
GND
SATA6G_6
SATA6G_2
GND
RSATA_TXP2
RSATA_TXN2
GND
RSATA_RXP2
RSATA_RXN2
GND
Chapitre 1 : Introduction au produit
