Raccordement d'une interface DMUX-4J sur la sortie digitale
2 afin d'obtenir 2, 3 ou 4 étapes de compresseur
Lorsque 2, 3 ou 4 étapes de compresseurs sont nécessaires (réservoir chaud et froid seulement), le régulateur hydro-
nique PL-M2000 doit être équipé d'un DMUX-4J. L'entrée du DMUX-4J est raccordée uniquement à la sortie digitale 2 du
régulateur hydronique PL-M2000. Le DMUX-4J doit être configuré pour « Individual Relay Control » avec une résolution
de pulsation de 0,5 secondes. Le cavalier Triac « Triac Input Selection » doit être réglé à normal pour l'entrée du signal
et le cavalier « Type d'alimentation Sélection » doit être réglé à AC (courant alternatif). Les sorties DMUX-4J sont alors
raccordées à l'équipement (voir figure 10). Chacune des sorties DMUX-4J ont des raccordements pour le fonctionnement
« Normalement fermé » et « Normalement ouvert » , donc utiliser le raccordement qui est compatible avec votre équi-
pement. Pour plus d'information sur l'appareil DMUX-4J, veuillez consulter le site de Automation Components (www.
workaci.com).

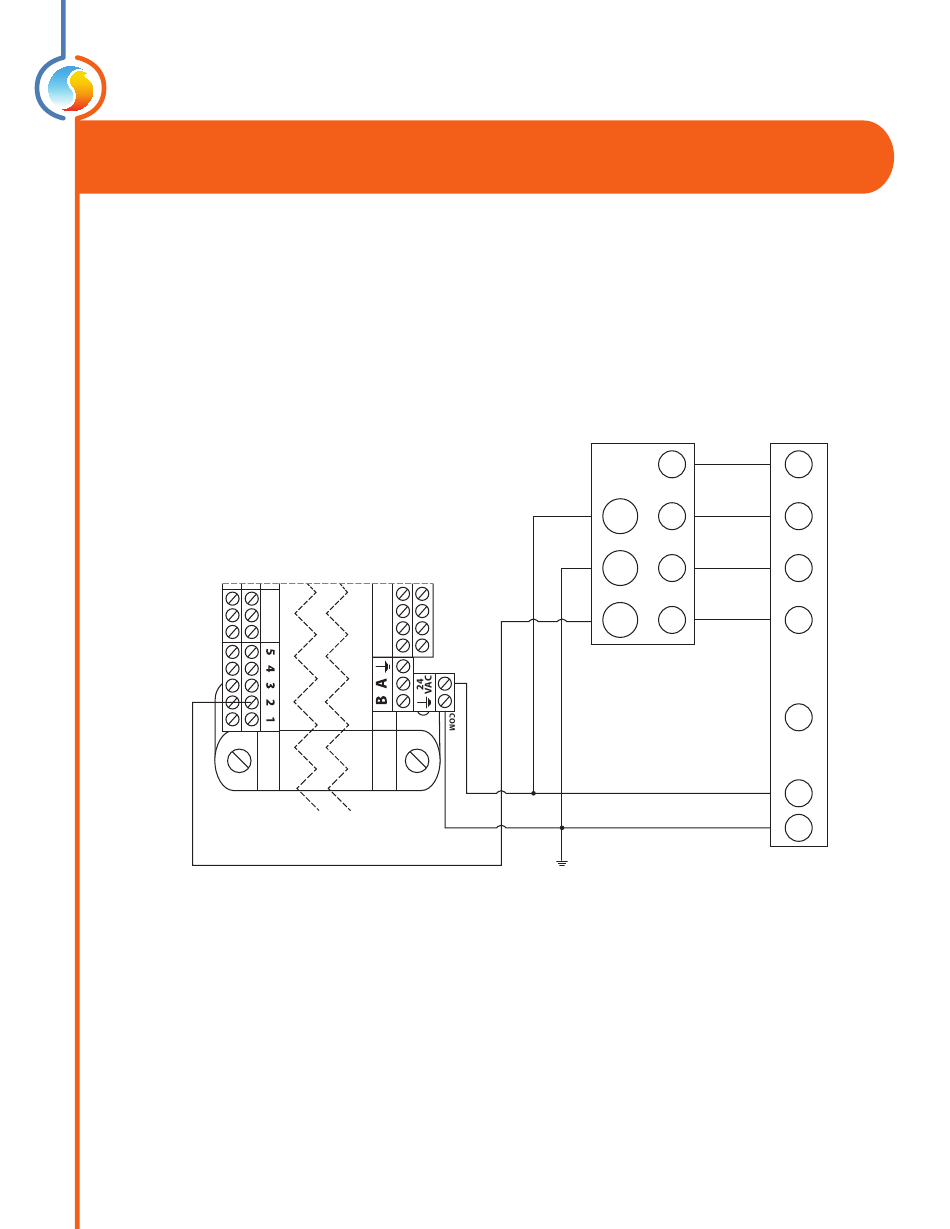

Figure 30 - Raccordement du DMUX-4J (alimenté par le M2000)
REV. 7.2.1 / PL-HRDW-HYD-M2000-C/F-FR
DMUX-4J
24V
COM
IN
24 VAC
4 Y4
3 Y3
2 Y2
1 Y1
G
R
C
