HEMO-MIXER

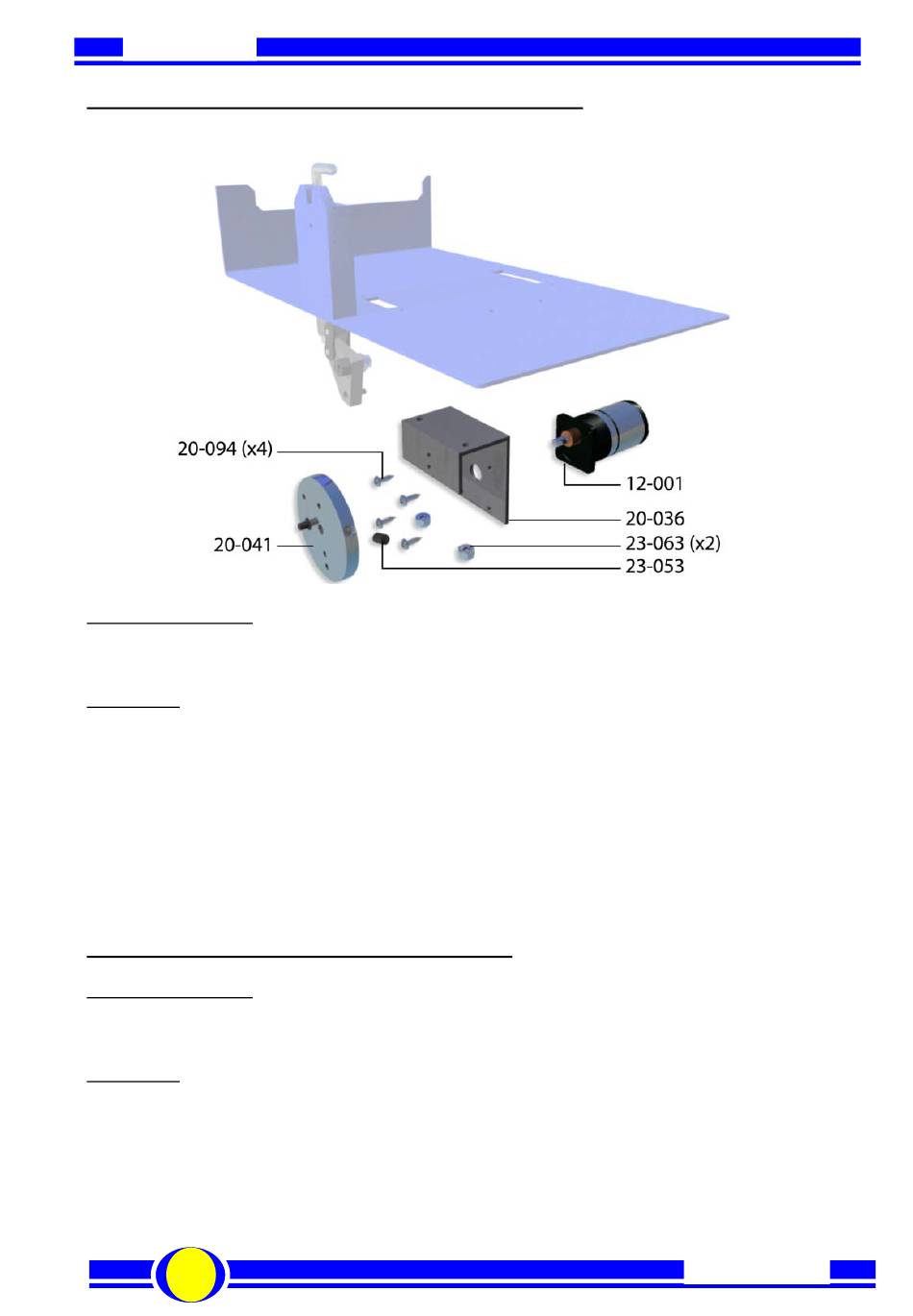

5.2.6 Remplacement du motoréducteur de clampage
Matériel nécessaire :

1 moto réducteur (réf :12-001)
Procédure :
- Enlevez le plateau ;
- Dévissez le fond de la caisse ;
- Déconnecter le faisceau du clampeur ;
- Déposez le S/E disque ressort ;
- Déposez les 2 écrous nylstop (23-063) qui maintiennent le support moteur ;
- Dévissez les quatre vis/écrou fixant le moteur à son support ;
- Remplacez celui-ci ;
- Faire l'opération inverse que pour le remontage en suivant la figure ci-dessus ;
- Effectuez un essai de clampage à l'aide de l'interface PC.
5.2.7 Réglage des butées du support plateau
Matériel nécessaire :

une cale de 0,5 mm à +/- 0,05 mm
Procédure :
- Enlevez le plateau ;
- Glissez la cale de 0,5 mm entre la cale de butée et la caisse ;
La cale de 0,5 mm doit passer sans accrocher. Faire cette manipulation pour les deux butées
gauche et droite. Si la cale ne passe pas ou est trop libre, dévisser légèrement la vis de
maintien pour régler le jeu.
