5.0 Démarrage facile

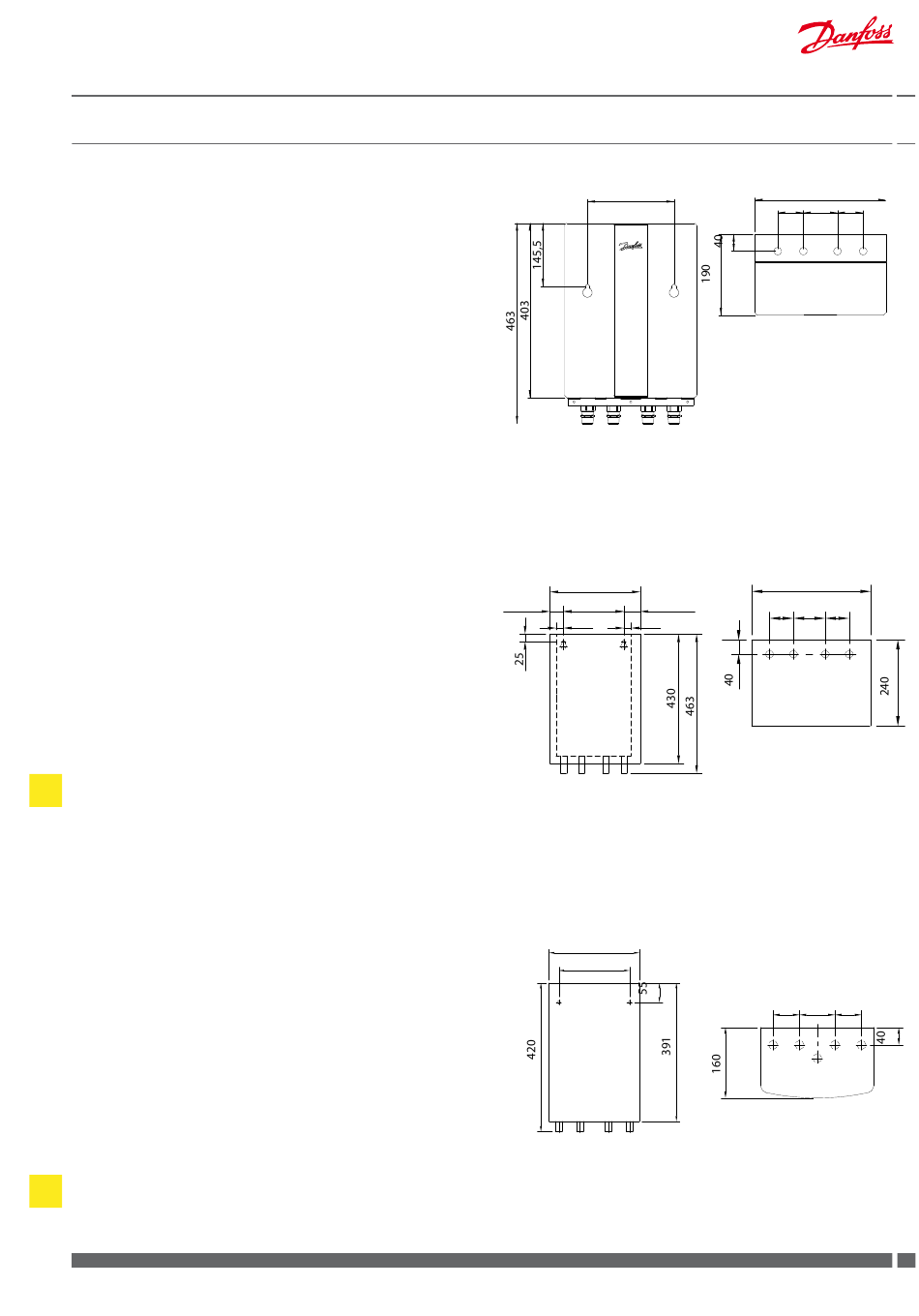

5.1 Raccordements, schémas cotés et démarrage
Suivre les instructions de démarrage ci-dessous.
Types de préparateur:
A.
Akva Lux II : préparateur entièrement isolé avec PTC2+P
B.
Akva Lux II GW : préparateur avec échangeur de chaleur
à joint et PTC2+P
C.
Akva Vita II avec PM2+P
Raccordements :
1.
Entrée de l'eau froide sanitaire (EFS)
2.
Sortie de l'eau chaude sanitaire (ECS)
3.
Alimentation du chauffage urbain (DH)
4.
Retour du chauffage urbain (DH)
Raccorder le préparateur à la tuyauterie du logement conformément aux
étiquettes apposées et aux instructions du présent manuel.
Si la tuyauterie du logement inclut la recirculation de l'eau chaude,
le module doit être connecté à la tuyauterie de recirculation.
Le basculement sur la recirculation est possible en ajoutant uniquement
un kit de circulation. Les composants du bouclage ECS ne sont pas
inclus à la livraison et doivent être commandés séparément
et montés sur site. Pour de plus amples informations sur la
recirculation, voir pages 7 à 11.
Il est recommandé de préparer le module pour la recirculation avant
de la monter au mur.
Démarrage
01. Fixer le préparateur sur un mur solide à l'aide de deux boulons,
vis, chevilles ou autres dispositifs de fixation.
02. Fermer toutes les vannes d'arrêt avant de connecter le réchauffeur
à la tuyauterie du logement.
03. IMPORTANT ! Serrer tous les raccords : les vibrations pendant
le transport et la manipulation pouvant être à l'origine de fuites.
!
04. Pour les systèmes dotés d'une vanne de sécurité, une sortie de refou-
lement doit être établie conformément aux réglementations locales.
05. Si la plomberie du logement inclut la recirculation de l'eau chaude,
le réchauffeur doit être connecté au système de recirculation.
Toujours monter la pompe de circulation, le clapet anti-retour
et la vanne de sécurité sur le tube de circulation. La pompe doit
être installée de sorte à pomper l'eau en direction du préparateur.
La pompe doit être raccordée à l'alimentation, mais pas mise en
marche.
06. Ouvrir précautionneusement la vanne à secteur coté primai-
rede Ensuite, ouvrir les autres vannes à secteur.
07. Rechercher la présence de fuites au niveau du réchauffeur
et de la tuyauterie du logement.
08. Effectuer un test de pression de l'installation domestique,
conformément aux réglementations locales.
09. Mettre en route la pompe de circulation (le cas échéant).
10. Enfin, régler le réchauffeur conformément aux instructions
d'installation jointes.
!
IMPORTANT ! Le chauffage et le refroidissement du système
peuvent causer des fuites. C'est pourquoi le serrage de tous
les raccords peut être nécessaire avant la mise en service.
Danfoss District Energy
Type A
Type B
300
200
45-35
25
Type C
255
200
VI.GP.N1.04 / 140B8756
Preparateurs E.C.S
200
60
1
55-65
60
25
1
2
60
1
306
80
60
3
4
2
300
80
60
3
4
80 60
2
3
4
3 3
DKDHR
