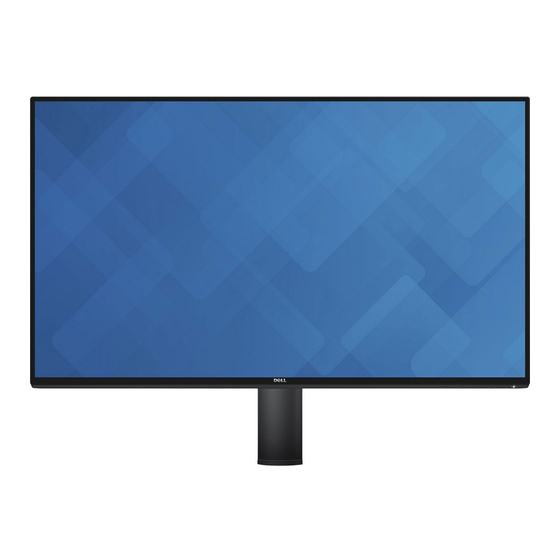

Dell UltraSharp U2417HA
Guide de l'utilisateur
Modèle: U2417HA
Modèle réglementaire: U2417Ht

Publicité

Table des Matières
loading

Sommaire des Matières pour Dell UltraSharp U2417HA

  • Page 1 Dell UltraSharp U2417HA Guide de l'utilisateur Modèle: U2417HA Modèle réglementaire: U2417Ht...
  • Page 2 ATTENTION : Une MISE EN GARDE indique un risque potentiel de dommage matériel, de blessure corporelle ou de décès. Copyright © 2016 Dell Inc. Tous droits réservés. Ce produit est protégé par les lois américaines et internationales sur le droit d’auteur et la propriété intellectuelle.
  • Page 3: Table Des Matières

    Contenu À propos de votre moniteur ......5 Contenu de l'emballage......5 Fonctions du produit .
  • Page 4 ....60 Contacter Dell ....... . . 60 Installation de votre moniteur d’affichage .
  • Page 5: À Propos De Votre Moniteur

    Contenu de l'emballage Votre moniteur est livré avec les éléments énumérés ci-dessous. Assurez-vous d’avoir tous les éléments et utilisez Contacter Dell s’il manque quelque chose. REMARQUE : Certains éléments sont en option et peuvent ne pas être fournis avec votre moniteur. Certaines fonctionnalités ou accessoires peuvent ne pas être disponibles dans certains pays.
  • Page 6: Fonctions Du Produit

    • Rapport d’étalonnage d’usine Fonctions du produit Le moniteur à écran plat Dell UltraSharp U2417HA a une matrice active, un transistor à couches minces (TFT), un écran à cristaux liquides (LCD) et un rétroéclairage DEL. Les fonctions du moniteur sont les suivantes : • Écran avec zone visualisable de 60,47 cm (23,8 pouces de diagonale).
  • Page 7: Pièces Et Commandes

    • Le capteur d’énergie indique le niveau d’énergie utilisé en temps réel par le moniteur. • Consommation de 0,5 W en veille. • Écrans certifiés TCO. Pièces et commandes Vue de devant Etiquette Description Boutons de fonction (pour plus d'informations, voir Utilisation du moniteur) Bouton d'alimentation Marche/Arrêt (avec voyant DEL)
  • Page 8: Vue De Derrière

    Code barre, numéro de série et Référez-vous à cette étiquette si vous étiquette Service Tag devez contacter Dell pour le support technique. REMARQUE: Tous sauf APJ ont une étiquette de service. Couvercle du bras Retirez le couvercle pour accéder au compartiment de gestion des câbles.
  • Page 9 Ue de dessous Etiquette Description Utilisation Prise Pour brancher le cordon d’alimentation du moniteur. d’alimentation ports HDMI/ Connectez-vous à votre ordinateur avec un câble HDMI ou à vos appareils MHL avec un câble MHL (optionnel). Connecteur Branchez le câble DP de votre ordinateur DP(entrée) Connecteur Raccordez votre ordinateur avec le câble mDP vers DP.
  • Page 10: Spécifications Du Moniteur

    Spécifications du moniteur Spécifications de l’écran plat Type d'écran Matrice active - LCD TFT Type de panneau Changement dans le plan (IPS) Image visible Diagonale 60,47 cm (23,80 pouces) Zone active Horizontale 527,04 mm (20,75 pouces) Verticale 296,46 mm (11,67 pouces) Zone 156246,28 mm (242,18 pouce...
  • Page 11: Modes D'affichage Préréglés

    Modes d’affichage préréglés Mode d'affichage Fréquence Fréquence Horloge de Polarité de horizontale verticale (Hz) pixels (MHz) synchronisation (kHz) (Horizontale/ Verticale) 720 x 400 31.5 70.0 28.3 VESA, 640 x 480 31.5 60.0 25.2 VESA, 640 x 480 37.5 75.0 31.5 VESA, 800 x 600 37.9 60.3...
  • Page 12: Spécifications Électriques

    Modes Multi-Stream Transport (MST) Moniteur source MST Nombre maximal de moniteurs externes pouvant être pris en charge 1920 x 1080/60Hz 1920 x 1080/60Hz REMARQUE : La résolution maximale pour un moniteur externe est de seulement 1920x1080 60Hz. Spécifications électriques Signaux d'entrée vidéo • Signal vidéo numérique pour chaque ligne différentielle.
  • Page 13: Caractéristiques Environnementales

    Dimensions du bras Hauteur 441,6 mm (17,39 pouces) Largeur 121,6 mm (4,79 pouces) Profondeur 384,3 mm (15,13 pouces) Poids Avec l'emballage 8,2 kg (18,08 lb) Poids avec assemblage 5,9 kg (13,01 lb) du bras et câbles Poids sans assemblage 3,2 kg (7,05 lb) du bras (pour montage mural ou montage VESA - sans câbles)
  • Page 14: Modes De Gestion D'énergie

    Modes de gestion d'énergie Si vous disposez d’une carte vidéo compatible VESA DPM™ ou d’un logiciel installé sur votre PC, le moniteur va automatiquement réduire sa consommation électrique lorsqu’il n’est pas utilisé. On parle alors de Mode d’économie d’énergie*. Si l’ordinateur détecte une entrée depuis le clavier, la souris ou d’autres périphériques, le moniteur se « réveillera »...
  • Page 15: Assignations Des Broches

    Assignations des broches Connecteur DP(entrée) Numéro de Coté à 20 broches du câble de signal connecté broche ML3 (n) MASSE ML3 (p) ML2 (n) MASSE ML2 (p) ML1 (u) MASSE ML1 (p) ML0 (n) MASSE ML0 (p) CONFIG1 CONFIG2 CAN AUX (p) MASSE CAN AUX (n) Détection connexion à...
  • Page 16 Connecteur de sortie DP Numéro de Coté à 20 broches du câble de signal connecté broche ML0 (p) MASSE ML0 (n) ML1 (p) MASSE ML1 (n) ML2 (p) MASSE ML2 (n) ML3 (p) MASSE ML3 (n) CONFIG1 CONFIG2 CAN AUX (p) MASSE CAN AUX (n) Détection connexion à...
  • Page 17: Connecteur Mdp

    Connecteur mDP Numéro de Coté à 20 broches du câble de signal connecté broche MASSE Détection connexion à chaud ML3 (n) CONFIG1 ML3 (p) CONFIG2 MASSE MASSE ML2 (n) ML0 (p) ML2 (p) ML0 (p) MASSE MASSE ML1 (n) AUX (p) ML1 (p) AUX (n) MASSE...
  • Page 18: Connecteur Hdmi

    Connecteur HDMI Numéro de Coté à 19 broches du câble de signal connecté broche TMDS DATA 2+ TMDS DATA 2 SHIELD TMDS DATA 2- TMDS DATA 1+ TMDS DATA 1 SHIELD TMDS DATA 1- TMDS DATA 0+ TMDS DATA 0 SHIELD TMDS DATA 0- TMDS CLOCK+ TMDS CLOCK SHIELD...
  • Page 19: Connecteur Mhl

    Connecteur MHL Numéro de Coté à 19 broches du câble de signal connecté broche CD_SENSE TMDS_GND MHL+ MHL_Shield MHL- TMDS_GND CD_PULLUP VBUS_CBUS_GND VBUS CBUS 2Shell Protection À propos de votre moniteur...
  • Page 20: Interface Universal Serial Bus (Usb)

    Interface Universal Serial Bus (USB) Cette section vous donne des informations sur les ports USB qui sont disponibles sur le côté gauche de votre moniteur. REMARQUE : Jusqu’à 2 A sur le port USB descendant (port avec icône d’éclairage) pour les appareils conformes à BC 1.2 ; jusqu’à 0,9 A sur les 3 autres ports USB descendants.
  • Page 21: Capacité 'Plug And Play

    Il est difficile de les voir et n'affecte en rien la qualité ou l'utilisation de l'écran. Pour plus d'informations sur la Politique de la qualité et des pixels des moniteurs Dell, visitez le site de support de Dell : http://www.dell.com/support/monitors.
  • Page 22: Installation Du Moniteur

    Installation du moniteur Installation du bras REMARQUE : L’élément de surélévation du bras et la base du bras sont détachés quand le moniteur est expédié de l’usine. REMARQUE : Les instructions d’installation du bras sont applicables au bras livré avec le moniteur. Pour d’autres solutions de montage (en option), veuillez consulter les instructions d’installation correspondantes.
  • Page 23 • Glissez complètement l’assemblage de la base du bras dans la table. • Serrez la vis moletée jusqu’à ce que le disque de la pince soit complètement en contact avec le dessous de la table. B. Table avec séparation avec espace entre •...
  • Page 24 • Installez les 2 vis sur la rangée supérieure ou la rangée inférieure du support de la base du bras en fonction de l’épaisseur de la table. • Insérez les trous du support de la pince sur les vis et faites-la coulisser vers le bas pour la fixer en place.
  • Page 25 C. Table avec passe-câble • Insérez le support de la base du bras dans le passe-câble. • Installez les 2 vis sur la rangée supérieure ou la rangée inférieure du support de la base du bras en fonction de l’épaisseur de la table. •...
  • Page 26 • Serrez la vis moletée jusqu’à ce que le disque de la pince soit complètement en contact avec le dessous de la table. D. Autres Certains systèmes de séparation de bureau disposent d’un panneau à ouverture basculante pour la gestion des câbles. Dans certains cas, le panneau à ouverture basculante peut causer une obstruction pour l’installation de la base du bras comme illustré...
  • Page 27 Étapes d’installation de la base du bars conseillées pour résoudre ce problème : A. Retirez le montant de la base du bras en retirant la vis centrale. B. Ouvrez le panneau et insérez le support de la base du bras dans l’espace. C.
  • Page 28: Installation De L'élément De Surélévation Du Bras

    Installation de l’élément de surélévation du bras • Insérez entièrement l’élément de suréléva- tion du bras dans le montant de la base du bras qui a été installé sur la table. • Serrez complètement la vis de réglage à l’aide de la clé Allen pour empêcher l’élément de surélévation du bras de se dé- tacher accidentellement de la base du bras.
  • Page 29: Organisation Des Câbles

    Organisation des câbles Retirez le couvercle du bras qui est fixé avec des aimants à l’élément de surélévation du bras. Faites coulisser le support de câbles vers le haut pour le déverrouiller. Basculez le support de câbles vers le haut jusqu’à...
  • Page 30: Utilisation De L'inclinaison, Du Pivotement, De La Rotation

    Utilisation de l’inclinaison, du pivotement, de la rotation ainsi que de l’extension verticale et horizontale REMARQUE : Ceci est applicable au bras livré avec ce moniteur. Pour d’autres solutions de montage, veuillez consulter les instructions d’installation correspondantes. Inclinaison et extension verticale Avec le bras fixé...
  • Page 31: Pivotement Et Extension Horizontale

    REMARQUE : Pour utiliser la fonction de rotation de l’affichage (Affichage Paysage ou Portrait) avec votre ordinateur Dell, il vous faut un pilote graphique à jour qui n’est pas fourni avec ce moniteur. Pour télécharger le pilote graphique, allez sur www.dell.com/support...
  • Page 32: Régler Les Paramètres D'affichage De Rotation De Votre Système

    REMARQUE : Si vous utilisez le moniteur avec un ordinateur non Dell, il vous faut aller sur le site Web du pilote grpahique ou sur le site Web du fabricant de votre ordinateur pour des informations sur la façon de faire tourner votre système...
  • Page 33: Connecter Votre Moniteur

    Connecter votre moniteur ATTENTION : Avant de débuter quelque procédure que ce soit de cette section, suivez les Instructions de sécurité. Pour connecter votre moniteur à l'ordinateur : 1 Arrêtez votre ordinateur. 2 Connectez le câble HDMI/DP-mDP/USB de votre moniteur à l’ordinateur. (Étendez verticalement et penchez complètement le moniteur afin de le tourner pour raccorder le câble.
  • Page 34: Connexion De L'écran Pour La Fonction Dp Multi- Transport Stream (Mst)

    Connexion de l’écran pour la fonction DP Multi- Transport Stream (MST) REMARQUE : supporte la fonction DP MST. Pour pouvoir utiliser cette fonction, votre carte vidéo PC doit être certifiée DP1.2 avec l’option MST. REMARQUE : Retirez le bouchon en caoutchouc lors de l’utilisation du connecteur de sortie DP.
  • Page 35: Utilisation De Mobile-High Definition Link (Mhl)

    Utilisation de Mobile-High Definition Link (MHL) REMARQUE : Ce moniteur est compatible MHL. REMARQUE : Pour utiliser la fonction MHL, utilisez uniquement un câble et des appareils source certifiés MHL et prenant en charge la sortie MHL. REMARQUE : Certains appareils source MHL peuvent avoir besoin de quelques secondes ou plus pour émettre une image, en fonction des appareils source MHL.
  • Page 36: Retrait Du Bras Du Moniteur

    Retrait du bras du moniteur AVERTISSEMENT :Placez le moniteur sur une surface plate, propre et souple pour éviter d’érafler l’écran. REMARQUE : Les instructions d’installation du bras sont applicables au bras livré avec le moniteur. Pour d’autres solutions de montage (en option), veuillez consulter les instructions d’installation correspondantes.
  • Page 37: Montage Mural (Optionnel)

    Montage mural (optionnel) REMARQUE : Utilisez des vis M4 de 10 mm pour connecter le moniteur au kit de montage mural. Consultez les instructions proposées avec le kit de montage mural compatible VESA. 1 Placez l'écran du moniteur sur un chiffon doux ou un coussin sur une table plane stable.
  • Page 38: Utilisation Du Moniteur

    Utilisation du moniteur Allumer le moniteur Appuyez le bouton pour allumer le moniteur. Utiliser les boutons du panneau frontal Utilisez les boutons sur le panneau frontal du moniteur pour régler les paramètres de l’image. Lorsque vous utilisez ces boutons pour changer les réglages, les valeurs numériques correspondantes s’affichent à...
  • Page 39 Le tableau suivant décrit les boutons du panneau frontal : Bouton du-panneau frontal Description Utilisez ce bouton pour choisir à partir d'une liste des modes de couleur préréglés. Raccourci : Modes prédéfinis Utilisez ce bouton pour choisir dans une liste de sources d’entrée.
  • Page 40: Bouton- Du Panneau Frontal

    Bouton- du panneau frontal Utilisez les boutons du panneau frontal du moniteur pour régler les paramètres de l'image. Bouton du-panneau frontal Description Utilisez les touches Haut (augmenter) et Bas (diminuer) pour ajuster les éléments du menu OSD. Haut Utilisez la touche OK pour confirmer votre sélection Utilisez la touche Retour pour retourner au menu précédent.
  • Page 41: Utilisation Du Menu À L'écran (Osd)

    Utilisation du menu à l'écran (OSD) Accéder au Menu Système REMARQUE : Toute modification apportée en utilisant le menu OSD est automatiquement enregistrée lorsque vous accédez à une autre section du menu OSD, lorsque vous quittez le menu OSD ou lorsque vous patientez le temps que le menu OSD disparaisse de l'écran.
  • Page 42 Icône Menu et Sous- Description Menus Luminosité / Utilisez ce menu pour activer le réglage Luminosité/ Contraste Contraste. Luminosité La luminosité permet d'ajuster la luminance du rétro-éclairage (minimum 0 ; maximum 100). Appuyez sur le bouton pour augmenter la luminosité. Appuyez sur le bouton pour diminuer la luminosité.
  • Page 43 Icône Menu et Sous- Description Menus Source Utilisez le menu Source d'entrée pour choisir entre les d'entrée différents signaux vidéo qui peuvent être connectés à votre moniteur. Sélectionnez l’entrée DP lors de l’utilisation du connecteur analogique DP (DisplayPort). Appuyez sur pour sélectionner la source d’entrée DP.
  • Page 44 Icône Menu et Sous- Description Menus couleur Utilisez le menu Couleur pour ajuster le mode de réglage des couleurs. Mode Lorsque vous sélectionnez Modes prédéfinis, vous pouvez préréglé choisir Standard, Multimédia, Film, Jeux, Papier, Temp. couleur, sRGB ou Couleur personalisée dans la liste. Standard : réglages par défaut des couleurs.
  • Page 45 Icône Menu et Sous- Description Menus • Temp. couleurs : L’écran apparaît plus chaud avec une teinte rouge/jaune lorsque la barre est réglée sur 5000K ou plus froid avec une teinte bleue lorsque la barre est réglée sur 10000K. sRGB : Émule 99 % sRGB. •...
  • Page 46 Icône Menu et Sous- Description Menus Affichage Utilisez le menu Paramètres d’affichage pour ajuster l’image. Rapport Ajuste le rapport d’aspect de l’image sur Large 16:9, 4:3, ou d'aspect 5:4. Veille Veille après temporisation : Le moniteur passe en veille après moniteur la temporisation.
  • Page 47 Icône Menu et Sous- Description Menus Énergie Voyant DEL Vous permet de définir l'état du voyant d'alimentation pour du bouton économiser de l'énergie. 'alimentation Permet d’activer ou de désactiver la fonction USB en mode veille du moniteur. REMARQUE : USB MARCHE/ARRÊT en mode veille est seulement disponible lorsque le câble USB montant est débranché.
  • Page 48 Icône Menu et Sous- Description Menus Menu Sélectionnez cette option pour ajuster les réglages de l’OSD, tels que la langue du menu OSD, la durée d’affichage du menu sur l’écran, et ainsi de suite. Langue Définissez la langue d'affichage OSD parmi les huit langues proposées.
  • Page 49 Icône Menu et Sous- Description Menus Personnaliser Sélectionnez parmi Modes prédéfinis, Luminosité/Contraste, Source d’entrée, Rapport d’aspect, Rotation pour utiliser comme touche de raccourci. Réinitialis Restaurez les touches de raccourci à leurs paramètres par -ation défaut. personnalis -ation Autres réglages Choisissez cette option pour ajuster les paramètres OSD, comme le conditionnement DDC/CI, LCD, etc.
  • Page 50 Icône Menu et Sous- Description Menus DDC/CI DDC/CI (Display Data Channel/Command Interface) vous permet d'ajuster les paramètres du moniteur en utilisant le logiciel de votre ordinateur. Choisissez Désactiver pour désactiver cette fonction. Activez cette fonction pour bénéficier d’une meilleure expérience et de performances optimales de votre moniteur. Traitement Cette fonction aide à...
  • Page 51: Messages D'avertissement De L'osd

    REMARQUE : Ce moniteur dispose d’une fonction intégrée pour étalonner automatiquement la luminosité pour compenser le vieillissement des DEL. Messages d'avertissement de l'OSD Lorsque la fonction Contraste dynamique est activée (dans ces modes préréglés : Jeu ou un film), le réglage manuel de la luminosité est désactivé. Lorsque le moniteur n’est pas compatible avec un certain mode de résolution, vous verrez le message suivant s’afficher : Cela signifie que l’écran ne peut pas se synchroniser avec le signal reçu depuis...
  • Page 52 Activez l'ordinateur et réveillez le moniteur pour avoir accès à l’OSD. Si vous appuyez sur un bouton autre que le bouton d'alimentation, en fonction de l’entrée sélectionnée : Si l’entrée DP, mDP ou HDMI/MHL sélectionnée et si les câbles correspondants ne sont pas branchés, une boîte de dialogue flottante comme illustrée ci-dessous apparaît.
  • Page 53: Guide De Dépannage

    Guide de dépannage ATTENTION : Avant de débuter quelque procédure que ce soit de cette section, suivez les Instructions de sécurité. Test automatique Votre écran dispose d’une fonction de test automatique qui vous permet de vérifier s’il fonctionne correctement. Si votre moniteur et votre ordinateur sont connectés correctement mais que l’écran du moniteur reste éteint, utilisez la fonction de test automatique du moniteur en suivant ces étapes : 1 Eteignez votre ordinateur et votre moniteur.
  • Page 54 4 Cette boîte de dialogue apparaîtra également lors du fonctionnement habituel du système en cas de déconnexion ou de dommages du câble vidéo. 5 Éteignez votre moniteur et reconnectez le câble vidéo; puis rallumez votre ordinateur ainsi que votre moniteur. Si l’écran de votre moniteur n’affiche toujours aucune image après avoir suivi la procédure précédente, vérifiez votre contrôleur vidéo et votre ordinateur;...
  • Page 55: Diagnostiques Intégrés

    Diagnostiques intégrés Votre moniteur a un outil de diagnostic intégré qui vous aide à déterminer si l’anomalie d’écran que vous avez est un problème inhérent avec votre moniteur, ou avec votre ordinateur et carte graphique. REMARQUE : Vous pouvez effectuer le diagnostic intégré quand le câble vidéo est débranché...
  • Page 56: Problèmes Généraux

    • Les pixels qui sont éteints d'une manière points. permanente sont un défaut naturel de la technologie LCD. • Pour plus d'informations sur la Politique de la qualité et des pixels des moniteurs Dell, visitez le site de support de Dell : http://www.dell.com/support/monitors. Pixels allumés L'écran LCD • Éteignez et rallumez l'écran.
  • Page 57 Solutions possibles  courants problème Problèmes liés à Signes visibles • N'effectuez aucun dépannage. la sécurité de fumée ou • Contactez immédiatement Dell. d'étincelles Problèmes Mauvais fonc- • Vérifiez que la connexion du câble vidéo entre l'ordinateur et le moniteur est correctement faite. intermittents tionnement marche/arrêt du...
  • Page 58: Problèmes Spécifiques Au Produit

    Problèmes spécifiques au produit Symptômes Description du Solutions possibles  spécifiques problème L'image de L'image est • Vérifiez le réglage du Proportions dans l’OSD l'écran est trop centrée sur Paramètres affichage. petite. l'écran mais ne • Réinitialisez le moniteur pour restaurer les remplie pas la réglages d'usine.
  • Page 59: Problèmes Spécifiques À Mobile High-Definition Link (Mhl)

    Problèmes spécifiques à Mobile High-Definition Link (MHL) Symptômes Description du Solutions possibles  spécifiques problème L’interface MHL Impossible de • Vérifiez que votre câble et votre appareil MHL ne fonctionne voir l’image de sont certifiés MHL. l’appareil MHL • Vérifiez que votre appareil MHL est allumé. sur le moniteur • Vérifiez que votre appareil MHL n’est pas en mode veille.
  • Page 60: Appendice

    être offerts dans votre région. Pour obtenir le support en ligne du moniteur : Consultez www.dell.com/support/monitors. Pour contacter Dell pour la vente, le support technique ou les problèmes de service- clientèle : 1 Allez sur dell.com/support. 2 Vérifiez votre pays ou région dans le menu déroulant Choisir un Pays/Région dans le coin supérieur gauche de la page.
  • Page 61: Installation De Votre Moniteur D'affichage

    étapes fournies. Ordinateur Dell 1 Allez sur le site http://www.dell.com/support/, saisissez l’ID de service, et téléchargez le dernier pilote pour votre carte graphique. 2 Après avoir installé les pilotes pour votre carte graphique, essayez de re-régler la résolution sur 1920 x 1080.
  • Page 62: Ordinateur Non-Dell

    Ordinateur non-Dell Sous Windows Vista, Windows 7, Windows 8 ou Windows 8.1: 1 Pour Windows 8 ou Windows 8.1 uniquement, sélectionnez Bureau pour passer au bureau standard. 2 Cliquez avec le bouton droit sur le Bureau et cliquez sur Personalisation.
  • Page 63: Instructions D'entretien

    Instructions d’entretien Nettoyer votre moniteur ATTENTION :Avant de nettoyer le moniteur, débranchez son cordon d’alimentation de la prise murale. AVERTISSEMENT :Lisez et suivez les Instructions de sécurité avant de nettoyer le moniteur. Pour les meilleures pratiques, suivez les instructions dans la liste ci-dessous pendant le déballage, le nettoyage ou la manipulation de votre moniteur : •...
