Une fois que le groupe de transmission manuel latéral est fixé, il est possible de procéder à la fixation du second groupe de
transmission latéral de l'autre côté de la casquette.
Procéder à la fixation comme pour le groupe précédent, en faisant attention à l'alignement des deux groupes.
4.

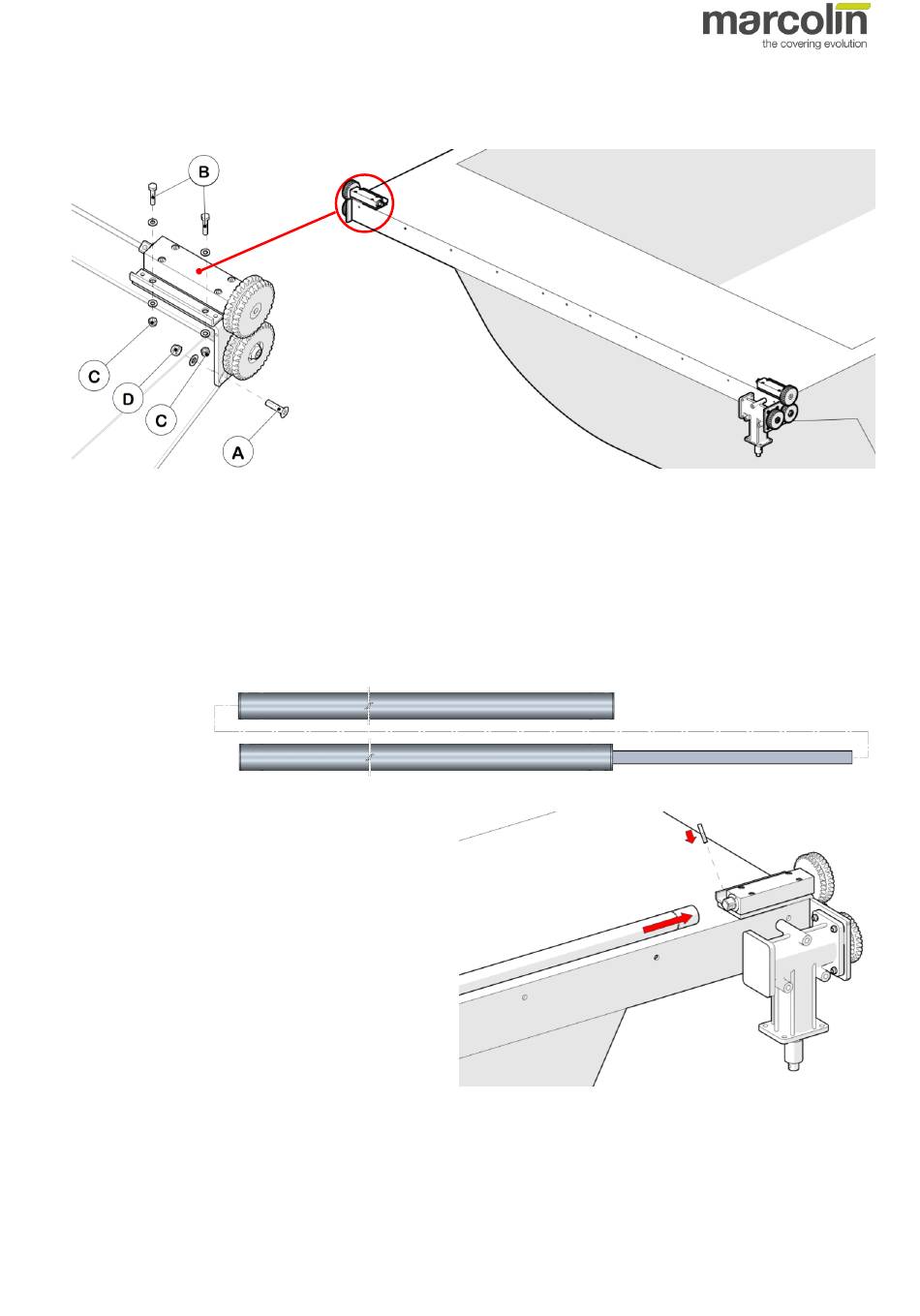

5. Le groupe est fixé latéralement avec deux vis à tête fraisée (A) et écrou autobloquant (D) et sur la partie supérieure
arrière, dans les logements spécifiques, avec vis à tête hexagonale (B) et écrous autobloquants (C).

3.3.4 Installation des arbres de transmission

Pour pouvoir s'adapter à tous les types de bennes basculantes, semi-remorques ou bennes amovibles, le bâchage Eletta
est équipé de deux arbres de transmission réglables qui réduisent considérablement le temps d'installation.
L'arbre de transmission droit (côté passager), couplé au bout carré de l'arbre de transmission gauche, peut être réglé
d'environ 260 mm. De cette manière, il est possible de couvrir des bennes de 2290 à 2550 mm de largeur sans devoir
effectuer aucun type d'opération de la part de l'installateur.
Transmission
droite
Transmission
gauche
1. Fixer le premier arbre de transmission (gauche) sur
le groupe de transmission latéral avec la fiche
cylindrique fournie en dotation.
