COLLECTION SCALA
TM
INSTRUCTIONS D'INSTALLATION
MATÉRIEL ET OUTILS NÉCESSAIRES

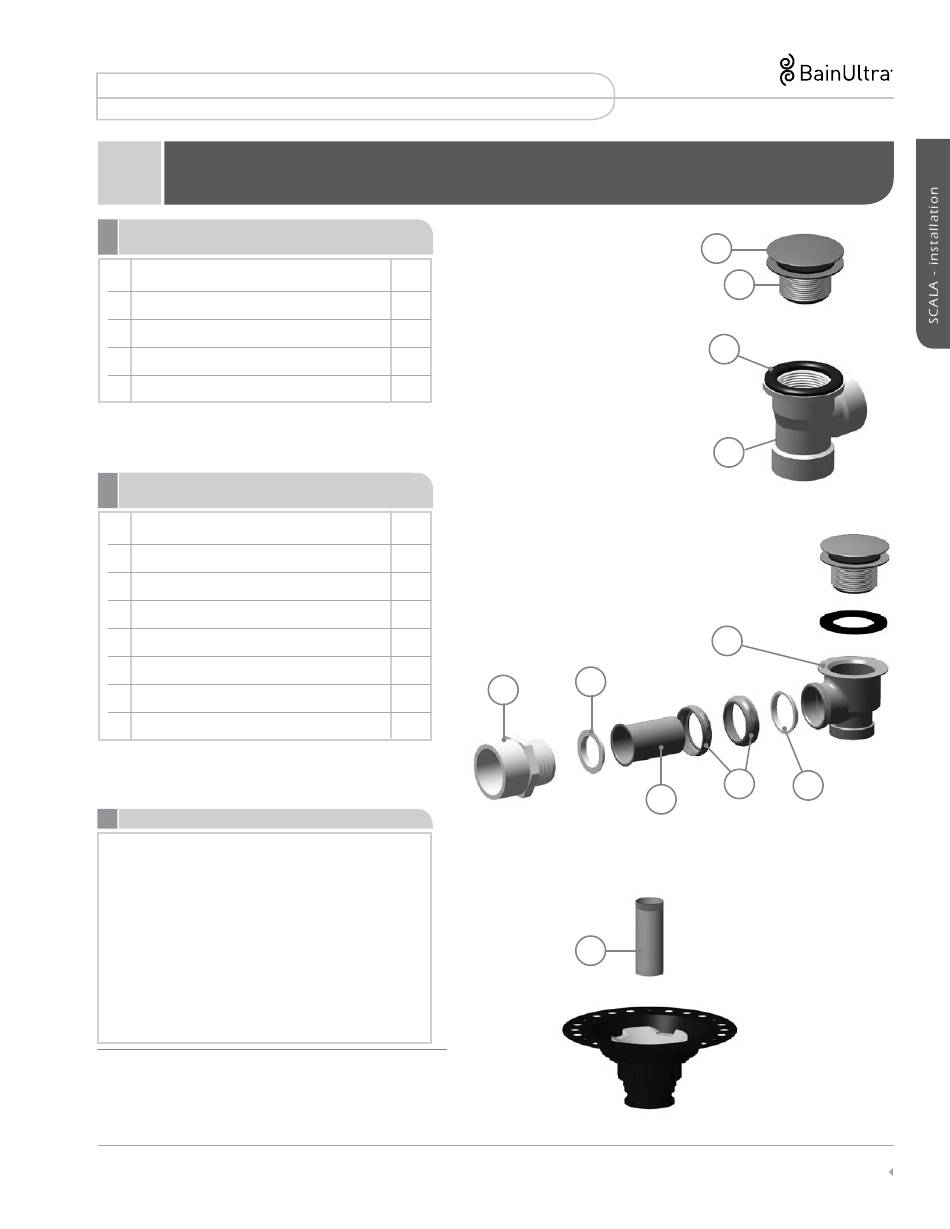

PIÈCES STANDARDS - PLOMBERIE
DESCRIPTION
A
Clapet de drain plaqué type «Clicker»
B
Crépine (strainer)
C
Joint d'étanchéité
D
Drain PVC en forme de T
PIÈCES OPTIONNELLES - PLOMBERIE
DESCRIPTION
E
Drain laiton en forme de T
F
Raccord droit laiton 8"
G
Joint d'étanchéité conique pour drain
H
Écrou pour drain laiton
I
Tuyau laiton 1-1/2" x 3" avec bride
J
Joint d'étanchéité plat avec bride
K
Adaptateur fileté 1-1/2"
PIÈCE OPTIONNELLE – PLOMBERIE
ENSEMBLE ISLAND TUB DRAIN
• Facilite l'installation du bain et son retrait
en cas de service.
• Permet de connecter le drain du bain au
conduit de plomberie sans devoir effectuer
de serrage pour assurer l'étanchéité une fois
le bain descendu au sol.
• L'ENSEMBLE COMPREND LE CONNECTEUR
CONIQUE ET UN RACCORD DROIT DE
8 pouces (20 cm).
* : REQUIS SI AUCUNE POSSIBILITÉ D'ACCÈS AU BAIN
SOUS LE PLANCHER.
www.bainultra.com
Certains produits, spécifications et services mentionnés dans le présent manuel sont décrits dans des demandes de brevets en instance ou protégés par des brevets.
QTÉ
1
1
1
1
QTÉ
1
1
1
2
1
K
1
1
*
(ITD)
®
A
B
C
D
E
J
H
I
F
G
3
