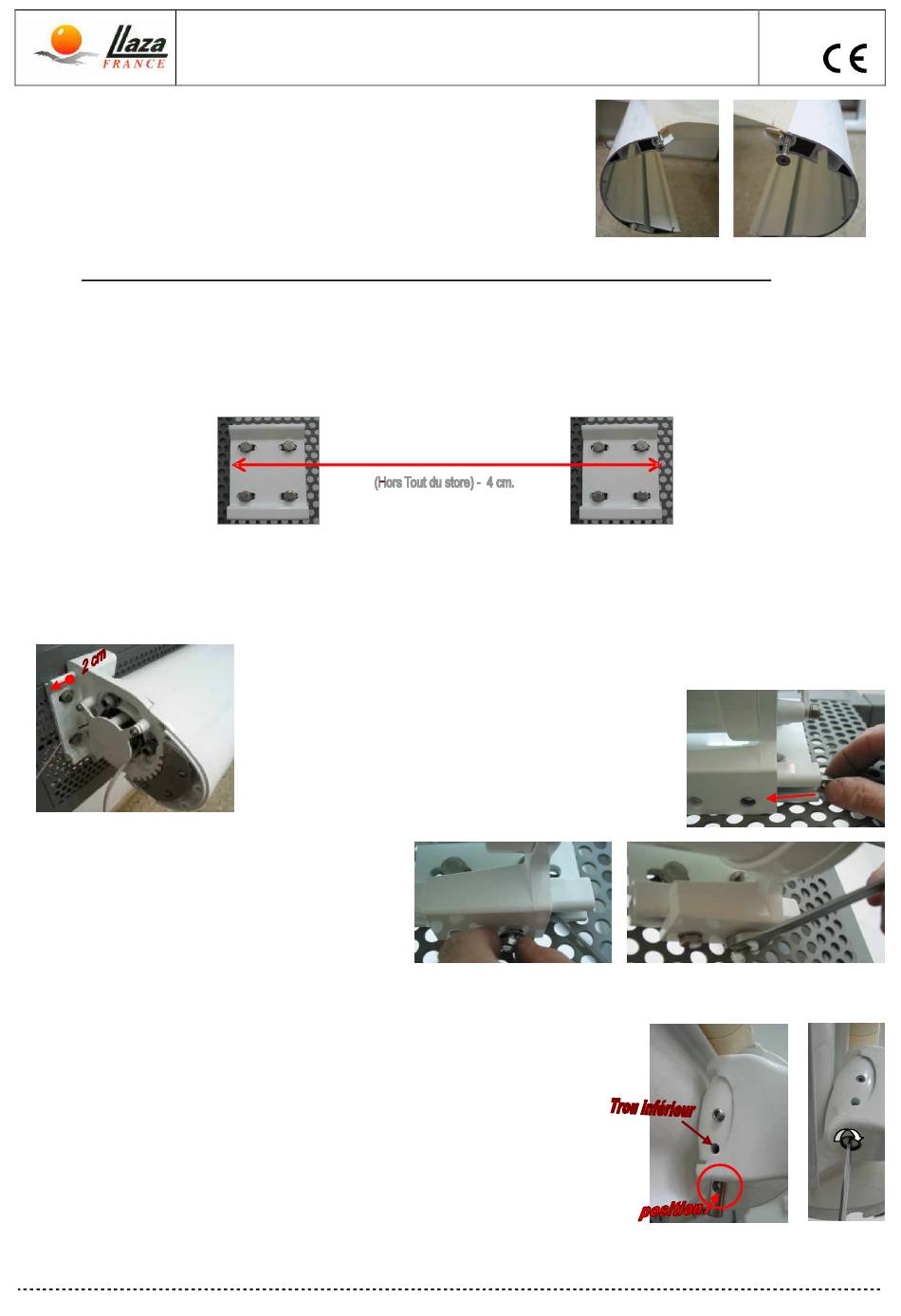

FIXATION DE LA TOILE AU PROFIL FRONTAL

Une fois la barre de charge complètement glissée, fixer la toile de
chaque côté avec les chevilles et les vis.
Ensuite, avec l'aide du moteur, nous allons fermer le coffre.
MONTAGE DU LLAZA WINBOX SUR L'EMPLACEMENT DE L'INSTALLATION
FIXATION DES PLATINES MURALES
Présenter les platines murales sur le mur porteur du système WINBOX. Il faut prendre en compte la distance
extérieure de l'emplacement des platines. Soit le Hors Tout moins 4 cm. Les platines doivent être parfaitement
alignées verticalement et horizontalement.
La fixation des platines sera faite par l'intermédiaire de vis et de chevilles à béton ou de scellement chimique,
en fonction du mur utilisé pour la fixation du store.

POSITIONNEMENT DE L'ENSEMBLE COFFRE SUR LES PLATINES

rondelle à travers les trous inférieurs du support latéral du WINBOX.
Serrer les 4 vis fermement, pour assurer la
bonne fixation du système.

MONTAGE ET REGLAGE DES BRAS

Placer la barre de charge au dessus avec l'aide du moteur.
Placer les bras sur chaque support de bras et insérer les axes, en positionnant
l'orifice de l'axe comme indiqué sur la photo, afin de pouvoir insérer la
vis (M6x16) que nous introduirons par le trou inférieur du support de
bras.
Avec l'aide d'un tournevis, faire tourner l'axe pour faire coïncider le trou de
l'axe avec le trou du support de bras.
Introduire la vis sans tête à 6 pans avec une clé Allen de 3. Le serrage de
cette vis, permettra le réglage et le centrage du bras dans le coffre. Vérifier le
bon réglage en plaçant le bras dans le coffre.
Ce document est la propriété de LLAZA France, toute reproduction est strictement interdite.
Notice de montage WINBOX
Accrocher l'ensemble sur les platines en laissant 2 cm de chaque côté, comme
indiqué sur la photo.
Puis fixer les supports latéraux aux platines murales
avec les vis et les écrous carrés avec une clé à pipe de
13. Pour cela, faire glisser les écrous dans la rainure
inférieure de la platine murale, jusqu'à la position de
l'emplacement des vis que nous introduirons avec la
RD-001-041206
EN13561
4/7
