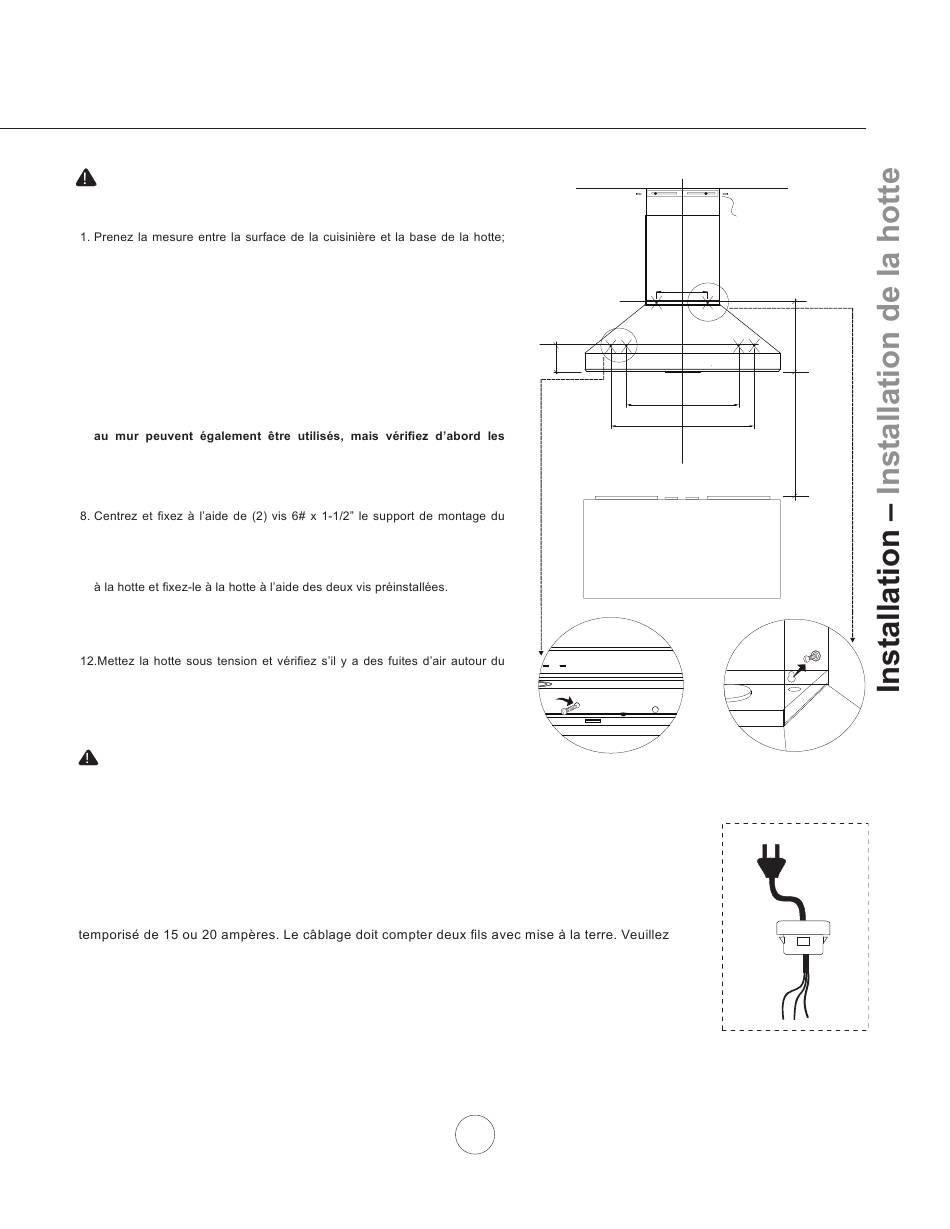

ATTENTION : Compte tenu du poids et des
dimensions de la hotte, au moins deux installateurs
sont nécessaires.
marquez la ligne A (min. 24" à partir du dessus de la cuisinière).
2. Marquez la ligne centrale avec exactitude.
3. Marquez la ligne de hauteur de montage B (à 15" de la ligne A).
4. Marquez la ligne de hauteur de montage C (à 4-3/4" de la ligne A).
5. Marquez la largeur de montage à partir de la L/C.
6. Fixez (2) vis 6# x 2" aux poutres de la ligne B. Fixez (2) vis 6# x 2" aux
poutres de la ligne C. Ne tournez pas les vis jusqu'au fond. Note : Vous
pourriez avoir à ajouter des renforcements de bois derrière la cloison
sèche si aucune poutre n'est présente. Des dispositifs d'ancrage
réglementations locales avant d'utiliser de tels dispositifs.
7. Enlevez le ruban et les deux vis qui retiennent le support de montage du
dispositif électronique à la hotte.
recouvrement de conduit au mur juste en dessous du plafond ou de la
retombée de plafond.
9. Enlevez le ruban qui retient le support de montage du dispositif électronique
10.Procédez à l'installation électrique.
11.Installez les conduits et le ruban à conduit.
ruban à conduit.
13.Placez les pièces de recouvrement coulissantes sur la hotte et faites
glisser la pièce intérieure (le haut du recouvrement) vers le haut. Fixez-la
au support de montage à l'aide de deux vis M4 x 8.
AVERTISSEMENT : Le câblage électrique doit être réalisé par une
personne qualifiée en conformité avec tous les codes et toutes les
normes en vigueur. Cette hotte doit être mise à la terre convenablement.
Coupez l'alimentation électrique du panneau électrique avant de
procéder au câblage.
Suivez le code électrique national ou les codes et réglementations en vigueur.
Alimentation électrique :
Cet appareil requiert une alimentation électrique de 120V 60Hz et doit être connecté à un circuit
terminal individuel dûment mis à la terre et protégé par un disjoncteur de circuit ou un fusible
consulter le schéma de câblage étiqueté sur l'appareil.
Raccord de câble :
Les normes et réglementations locales peuvent également exiger l'utilisation d'un raccord de câble
(non inclus). Informez-vous des exigences et des normes locales. Achetez et installez le connecteur
approprié si nécessaire.
B
C
4-3/4"
(36") 25-1/4", (42") 31-3/16"
(48") 19-1/16", (54") 25-1/16"
(48") 37-3/16", (54") 43-1/8", (60") 49"
2
9
Support pour le
(36", 42")
recouvrement du
11-13/16"
conduit
(48",54",60")
17-11/16"
15"
A
(60") 30-7/8"
24" min.
C/L
1
Cable Lock
