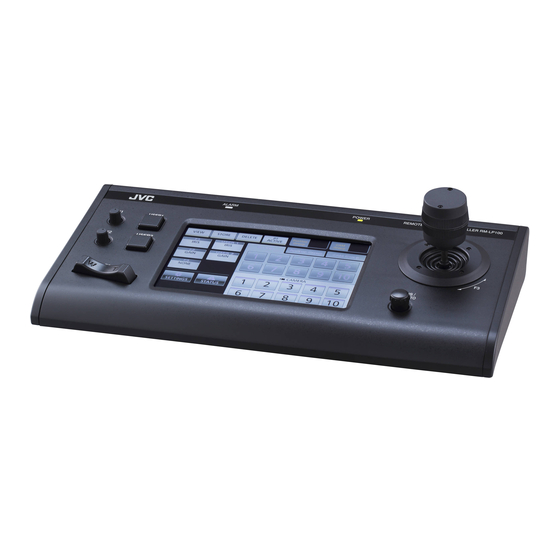

REMOTE CAMERA CONTROLLER
RM-LP100U
RM-LP100E
MANUEL D'INSTRUCTIONS
.
Les spécifications et l'apparence de cette unité sont sujettes à modifications et améliorations ultérieures sans préavis.
Détails
Pour plus de détails sur les paramètres et le fonctionnement du produit, reportez-vous à "MANUEL D'INSTRUCTIONS"
sur le site Web.
Veuillez vérifier la dernière MANUEL D'INSTRUCTIONS, les outils, etc. à partir de l'URL ci-dessous.
Amérique du Nord :
http://pro.jvc.com/prof/main.jsp
Europe :
http://www.service.jvcpro.eu/public/
Chine :
http://www.jvc.com.cn/service/download/index.html
Nous vous remercions d'avoir acheté ce produit.
Avant de commencer à faire fonctionner cet appareil, veuillez lire attentivement le "MANUEL D'INSTRUCTIONS" pour
garantir une utilisation correcte du produit.
En particulier, veuillez lire attentivement les "Précautions de sécurité" afin de garantir une utilisation sûre du produit.
Après la lecture, rangez-les avec la carte de garantie et reportez-vous y si nécessaire.
Le numéro de série est crucial à des fins de contrôle de qualité. Après l'achat de ce produit, veuillez vérifier que le
numéro de série est indiqué correctement sur ce produit, et que le même numéro de série est également indiqué sur la
carte de garantie.
Veuillez lire les informations suivantes avant de commencer:
Nous vous remercions pour l'achat de ce produit.Avant de faire fonctionner cette unité, veuillez lire les instructions
attentivement afin de garantir la meilleure performance possible.
Dans ce manuel, chaque numéro de modèle est décrit sans la dernière lettre (U/E) qui correspond à la destination d'expédition.
(U : pour les États-Unis et le Canada, E : pour l'Europe)Seuls les modèles " U " (RM-LP100U) ont été évalués par UL.
IM 1.01
B5A-1936-01
