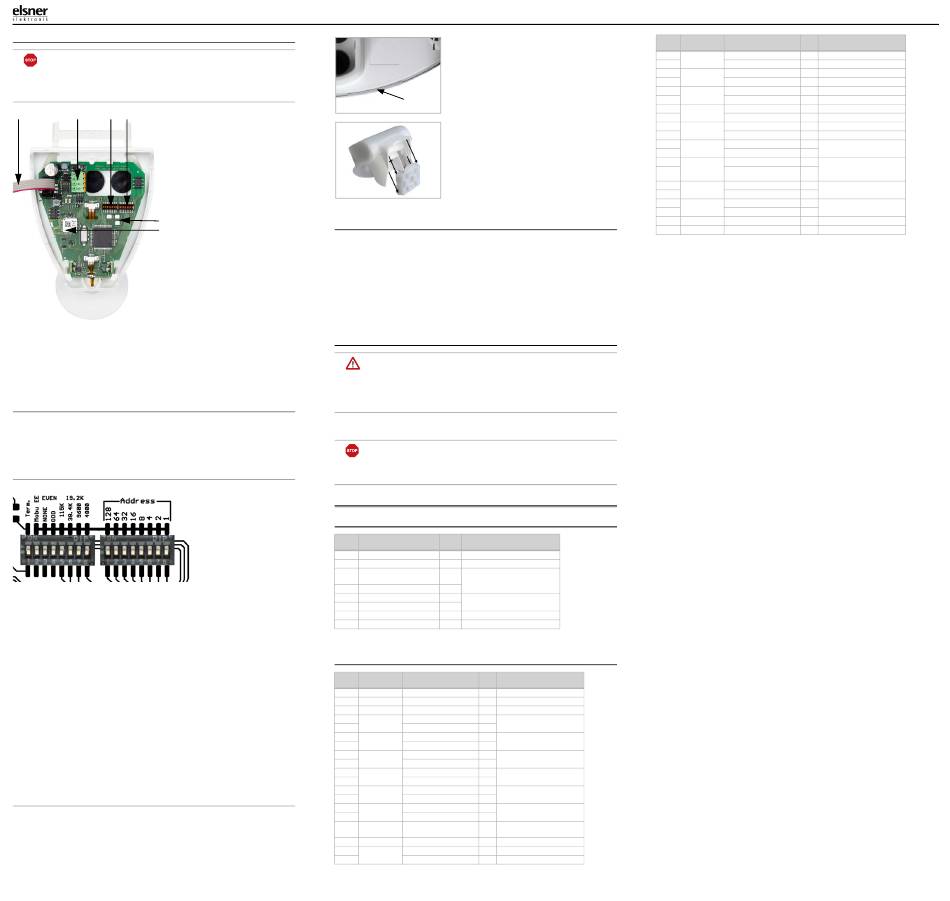

2.1.6. Structure de la platine de raccordement
ATTENTION !
Veillez au bon raccordement ! Le module d'interface serait détruit si l'alimentation
électrique était raccordée aux mauvaises bornes.
•
Raccorder l'alimentation électrique uniquement à 1 et 2 .
•
Utiliser exclusivement les connexions de données A et B pour le
Modbus.
1
2
3
4
Fig. 11: Vue d'ensemble platine
5
6
Le potentiel de référence pour les
lignes de données est GND (-) de l'ali-
mentation électrique.
3
Commutateur DIP pour les para-
mètres d'interface (voir vue détaillée)
4
Commutateur DIP pour l'adresse es-
clave (voir vue détaillée)
1
Raccordement au couvercle avec
5
DELs „Com", „Error" et „Power"
capteur de pluie
„Power": Tension d'exploitation
2
Fiche d'alimentation, appropriée aux
„Erreur": Erreurs du capteur ou don-
conducteurs massifs jusqu'à 0,8 mm²
nées erronées
1: 12 ... 40 V DC (12 ... 28 V AC)
„Com": Communication de bus
2: GND
6
Module GPS(seulement pour P03/3-
A: Données (Modbus D0)
Modbus-GPS)
B: Données (Modbus D1)
2.1.7. Charge bus
L'émetteur-récepteur Transceiver RS485 dispose de 1/8 d'une charge bus RS485 standard (1/8
d'unité de charge) et peut réaliser au moins 2,4 V avec 54 ohms de charge bus. De cette façon, il
est en mesure d'actionner un bus avec 32 participants avec une charge bus standard. Si des par-
ticipants ayant une charge bus inférieure à la charge bus standard sont connectés à un RS485, le
bus peut être actionné avec plus de participants. Si, p. ex., uniquement des participants à 1/8 de
charge bus sont connectés, alors, jusqu'à 32 × 8 = 256 participants peuvent être raccordés au bus.
2.1.8. Configuration de la communication bus
Fig. 12: Vue détaillée commutateur DIP
Si tous les commutateurs DIP se trouvent dans la position OFF (Réglages de livraison) les para-
mètres suivants seront ajustés:
Adresse1
Vitesse de transmission: 19200
Parité:Even
Fixation des délais:Arrêt
Ajuster l'adresse esclave:
L'adresse esclave est ajustée sur le commutateur DIP travaillant sur 8 bits « Adresse ». L'adresse
1 sera choisie si tous les commutateurs sont en position OFF. L'adresse 0 est réservée pour les
informations radiodiffusées, les adresses plus grandes de 247 ne sont pas valables.
La codification de l'adresse s'effectue de manière binaire. Par exemple, pour l'adresse 47 les com-
mutateurs 3, 5, 6, 7 et 8 doivent être mis dans la position ON.
Paramètres d'interface:
Les paramètres d'interface sont ajustés sur le commutateur DIP travaillant sur 8 bits. Si tous les
premiers commutateurs se trouvent dans la position OFF, une vitesse de transfert de 19.200 Baud
sera ajustée. Si un de ces commutateurs est mis dans la position ON, c'est la vitesse de transfert
correspondante qui sera valable.
Parité: Si les deux commutateurs « ODD » et « NONE » sont mis dans la position OFF, c'est la pa-
rité EVEN qui sera valable. Seulement « ODD » ou « NONE » active le contrôle de parité correspon-
dant.
Commutateur „Mobu EE": sans fonction
Commutateur „Term.": Terminaison de bus 124 Ohm
2.1.9. Montage de la station météorologique
Refermer le boîtier en plaçant le couvercle sur la partie inférieure. Le couvercle doit se clipser et
vous devez entendre un « clic » à droite et à gauche.
Stations météorologiques P03/3-Modbus(-GPS) à partir de la version 2.0 • Version: 19.03.2018 • Sous réserve de modifications techniques et d'erreurs. • Elsner Elektronik GmbH • Sohlengrund 16 • 75395 Ostelsheim • Allemagne • www.elsner-elektronik.de • Service technique: +49 (0) 7033 / 30945-250
Stations météorologiques P03/3-Modbus(-GPS)
Fig. 13
Vérifier que le couvercle et la partie inférieure
sont correctement clipsés ! Le schéma
montre la station météorologique fermée,
vue du bas.
Cran
Fig. 14
Pousser le boîtier du haut dans le support
monté. Les tenons du support doivent s'insé-
rer dans les rails du boîtier.
Pour démonter la station météorologique, la tirer vers le haut dans la direction opposée aux crans.
2.2. Informations sur le montage et la mise en service
Ne pas ouvrir la station météorologique si de l'eau (de pluie) risque d'y pénétrer: Quelques gouttes
peuvent endommager le système électronique.
Veillez à ce que le raccordement soit correct. Une mauvaise connexion peut endommager la sta-
tion météorologique ou les appareils électroniques raccordés à celle-ci.
Lors du montage, il faut s'assurer que le détecteur de température (petite platine sur la face infé-
rieure du boîtier) n'est pas endommagé. Veillez aussi à ce que, lors de la connexion, le câble de
raccordement entre la platine et le capteur de pluie ne soit pas arraché ou fortement plié.
Après le montage, éliminer tous les adhésifs de protection destinés au transport de la station.
La valeur de mesure correcte du vent ne pourra être communiquée qu'environ 60 secondes après
la mise sous tension.
2.3. Maintenance de la station météorologique
AVERTISSEMENT !
Danger de blessures par les composants à déplacement
automatique !
La commande automatique peut démarrer certaines pièces de
l'installation et mettre en danger des personnes.
•
Pour la maintenance et le nettoyage, toujours débrancher
l'alimentation électrique de l'appareil.
Il est recommandé de contrôler régulièrement d'éventuels encrassements de l'appareil, deux fois
par an, et de le nettoyer au besoin. Un fort encrassement peut entraîner une panne du détecteur.
ATTENTION
Danger de détérioration de l'appareil en cas de pénétration d'eau à l'intérieur du
boîtier.
•
Ne pas nettoyer à l'aide de nettoyeurs haute pression ou de
nettoyeurs à vapeur.
3.
Protocole de transfert
3.1. Chaîne de demande P03-Modbus par le maître
Nr.
Variable
Explication
octet
0
Adresse esclave
xx
1
Commande
04H
Read Input Registers
2
Adresse de départ high
xx
Registre adresse de départ
byte
3
Adresse de départ low byte
xx
4
Nombre de mots high byte
xx
Nombre de registres de lecture
5
Nombre de mots low byte
xx
6
CRC low byte
xx
7
CRC high byte
xx
Exemple de chaîne de requête pour la lecture de toutes les données :
0x01 0x04 0x00 0x00 0x00 0x11 0x30 0x06
3.2. Chaîne de sortie P03-Modbus au maître
Nr.
Adresse
Variable
Explication
octet
registre
0
Adresse esclave
xx
1
Commande
04H
Read Input Registers
2
Nombre d'octets
xx
Requête Master * 2
3
0
Température extérieure
H
Avec signe, valeur/10 =
Température xx,x °C
4
Température extérieure
L
5
1
Capteur soleil Sud
H
1...99 kilolux
6
Capteur soleil Sud
L
7
2
Capteur soleil Ouest
H
1...99 kilolux
8
Capteur soleil Ouest
L
9
3
Capteur soleil Est
H
1...99 kilolux
10
Capteur soleil Est
L
11
4
Éclairage
H
0...999 Lux
12
Éclairage
L
13
5
Vent
H
Valeur/10 donne vent en
m/s (mètre par seconde)
14
Vent
L
15
6
GPS / RTC
H
1 = GPS;
0 = Montre à quartz 50ppm(*)
16
7
Pluie
L
1 = Pluie; 0 = pas de pluie
17
8
Jour
H
18
Jour
L
Date Jour(*)
Nr.
Adresse
Variable
Explication
octet
registre
19
9
Mois
H
20
Mois
L
Date Mois(*)
21
10
Année
H
22
Année
L
Date Année(*)
23
11
Heure
H
24
Heure
L
Temps Heure (*)
25
12
Minute
H
26
Minute
L
Temps Minute (*)
27
13
Seconde
H
28
Seconde
L
Temps Seconde(*)
29
14
Azimut
H
Valeur/10 = Position du soleil;
Angle 0,0 ... 359,9 degrés(*)
30
Azimut
L
31
15
Élévation
H
Valeur/10 = Position du soleil;
Domaine altitude +/-90,0
32
Élévation
L
degrés(*)
33
16
Degré de longitude
H
Valeur/100 +/- xxx,xx°;
+ = Est / - = Ouest (*)
34
Degré de longitude
L
35
17
Degré de latitude
H
Valeur/100 +/- xxx,xx°;
+ = Nord / - = Sud (*)
36
Degré de latitude
L
37
CRC
L
38
CRC
H
(*) Disponible seulement dans la version P03/3-Modbus-GPS (avec module GPS)
Les valeurs négatives sont affichées sous forme de complément de 2.
Affichage du temps: UTC (Universal Time Coordinated, temps universel coordonné).
