Vasque Sous Le Comptoir - WET Style CUBE VCS 72 Guide D'installation

Guide d'installation

VAsquE sOus lE COMPTOiR

1. Procéder à l'installation du brut de plomberie : arrivée d'eau et drain.
2. Déterminer la grandeur de l'ouverture en fonction du lavabo choisi. Par exemple, pour un lavabo
dont les dimensions intérieures de la cuve sont 19-3/4¨ x 13¨ (figure 1), les dimensions de l'ouverture
dans le comptoir doivent être de 19-1/2¨ x 12-3/4¨ (figure 2 et 3), soit 1/4¨ de moins tant sur la
largeur que sur la profondeur.

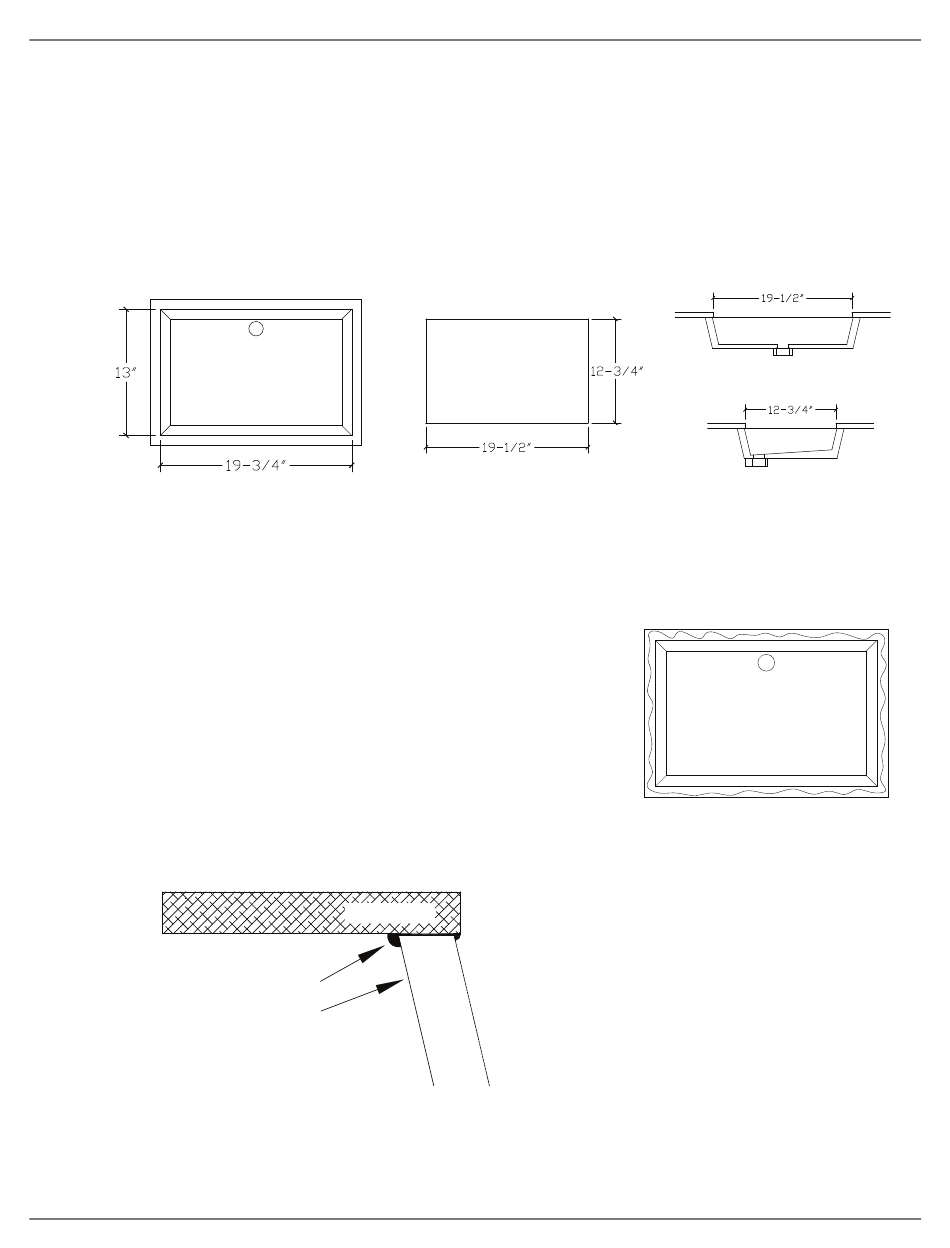

Figure 1
Dimensions intérieures de la cuve
3. Installer le drain du lavabo. Vous en remettre aux instructions du fabriquant pour une installation
adéquate. Vérifier l'étanchéité des raccordements avant l'installation finale.
4. Pour fixer le lavabo sous le comptoir, procéder comme suit :
• Enduire de scellant à la silicone le rebord plat du lavabo.
(Figure 4)
• Positionner le lavabo sous le comptoir et exercer une
pression pour qu'il y ait une bonne adhésion entre les
2 surfaces de contact. (Figure 5)
• À l'aide d'un bâton positionné sous la cuve du lavabo,
maintenir une pression jusqu'à ce que le scellant de
silicone soit figé.
Figure 5
• Nettoyer le surplus de scellant.
5. Procéder au raccordement final de la tuyauterie. Raccorder l'eau à la robinetterie.
5
VC 821
comptoir
silicone
lababo
Figure 2
Dimensions de l'ouverture
mars 2016
Figure 3
Vues en coupe
Figure 4
WETSTYLE
