DESCRIPTION
La série LT FL01 fait partie de la gamme FAAST (Fire Alarm Aspiration
Sensing Technology ) de systèmes d'alarme incendie à détection par
®
aspiration. FAAST est un système de détection d'incendie de pointe à
utiliser lorsqu'il est impératif de bénéficier d'un avertissement précoce
ou très précoce. Le système aspire continuellement de l'air provenant de
l'environnement contrôlé à travers une série de trous d'échantillonnage afin
de contrôler le niveau de particules de fumée dans l'environnement.
La série FL01 est la version autonome de la gamme de détecteurs FAAST
LT et se décline en 3 modèles :
FL0111E : capacité d'un seul canal avec un détecteur de fumée laser.
FL0112E : capacité d'un seul canal avec deux détecteurs de fumée
laser réunis dans une chambre commune pour la détection
de coïncidence.
FL0122E : capacité de deux canaux avec deux détecteurs de fumée
laser dans des chambres distinctes. (Un capteur par canal).
Ce guide fournit des informations pour réaliser le montage et l'installation de
base de l'appareil en utilisant les réglages d'usine par défaut. Pour obtenir
des informations plus détaillées, veuillez consulter le guide des commandes
et de configuration avancées FAAST LT (référence D200‑100‑00).
CARACTÉRISTIQUES TECHNIQUES
Caractéristiques électriques
Plage de tension :
Courant d'alimentation : 1 Canal :
2 canaux :
Entrée configurable : Heure d'activation : 2 s (min)
Caractéristiques nominales
des contacts des relais :
Classes de protection
Température :
Humidité relative :
Protection :
Installation mécanique
Dimensions extérieures :
Câblage :
Longueur Max. / canal avec 1 tube :
Longueur Max. / canal avec 1 tube :
Longueur Max. / canal avec 2 tubes : 160 m (2 x 80m Catégorie C)
Nombre maximal de trous :
D200-101-00
FIRE ALARM ASPIRATION SENSING TECHNOLOGY
MODÈLES AUTONOMES FAAST LT FL0111E, FL0112E ET FL0122E
18,5 à 31,5 Vc.c.
170 mA (type); 360 mA (max) à
24 VDC 25 °C (sirènes exclues)
270 mA (type) ; 570 mA (max) à
24 VDC 25 °C (sirènes exclues)
2,0 A à 30 Vcc ; 0,5 A à 30 Vca
‑10 à +55 °C
10 à 93 % (sans condensation)
65
Voir figure 1
0,5 à 2 mm² max.
100 m (Catégories B et C)
80 m (Catégorie A)
Voir tableau 1A
GUIDE D'INSTALLATION RAPIDE
50 mm
60 mm
110 mm
356 mm

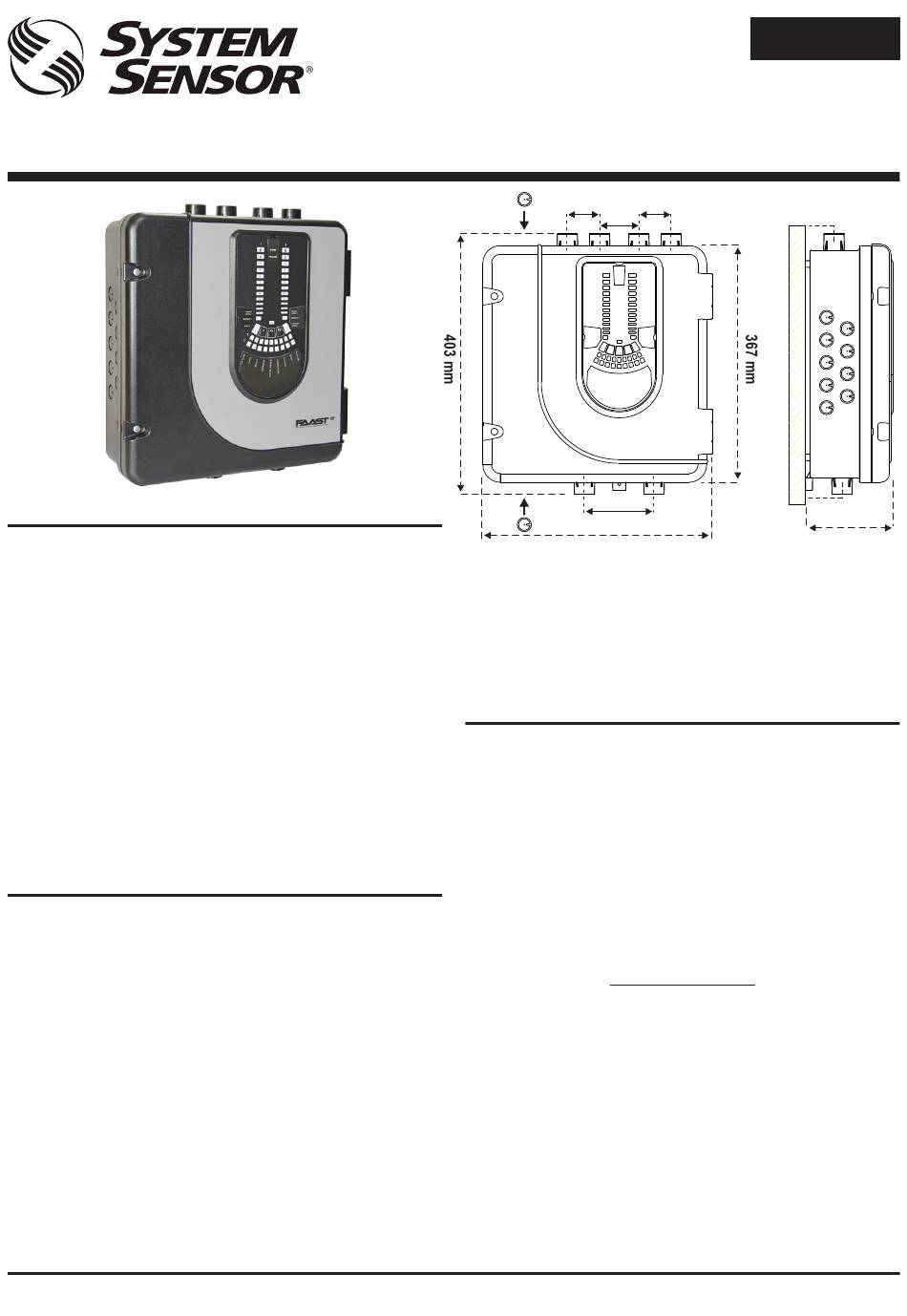

Figure 1 : Dimensions et orifices à perforer
Caractéristiques du tuyau
(conformité EN54‑20) :
Diamètre du tuyau (extérieur)
Poids à l'expédition :
LISTE DES PIÈCES
Description
Détecteur FAAST LT
Support de montage
Bornier à 3 connexions
Bornier à 4 connexions
Bornier à 2 connexions
Résistance FDL de 47 kilohms
Câble USB
Assortiment d'étiquetage
du panneau avant
Étiquette avec schéma de câblage
CD kit d'installation
Guide d'installation rapide
Remarque importante :
Les détecteurs de fumée par aspiration fournis et installés dans l'Union
européenne doivent se conformer à la règlementation de l'UE relative
aux produits de construction (CPR) 305/2011 et à la norme de produit
européenne liée EN 54‑20. La série FAAST LT a été testée et certifiée pour
attester sa conformité aux normes en vigueur, mais il est recommandé
d'observer strictement les instructions données dans ce guide d'utilisation
pour avoir l'assurance que l'installation répond aux exigences de la
règlementation CPR.
1
F R A N Ç A I S
50 mm
à EN 61386 (écrasement 1,
impact 1, température 31)
25 mm (nominal) ou
27 mm (nominal)
6,5 kg (capteurs compris)
Quantité
1
1
6
1
3
2
1
1
1
1
1
®
44 mm
56 mm
135 mm
