Version: 4.0 (24-04-2013)
2.8.3 Fixation du modèle mural
Pose au sol
1. Placez l'appareil au sol, rendez le stable et de niveau à l'aide
des pieds réglables en dessous.
2. Verrouillez éventuellement l'appareil au mur. (Voir ci-
après.)
Accrochage ou verrouillage au mur
1. Placez quatre boulons M8. (Voir les dimensions dans
Tableau 2-4.) Assurez-vous qu'ils soient bien de niveau.
2. Suspendez l'appareil au boulons. Réalisez cette opération
avec au minimum deux personnes. (Le poids de l'appareil
est indiqué sur la plaque signalétique, voir paragraphe
1.3.4.)
3. Serrez les boulons.
4. Vérifiez la solidité de l'accrochage :
- Essayez de pousser l'appareil hors de son accrochage.
- Secouez l'appareil brièvement de part et d'autre.

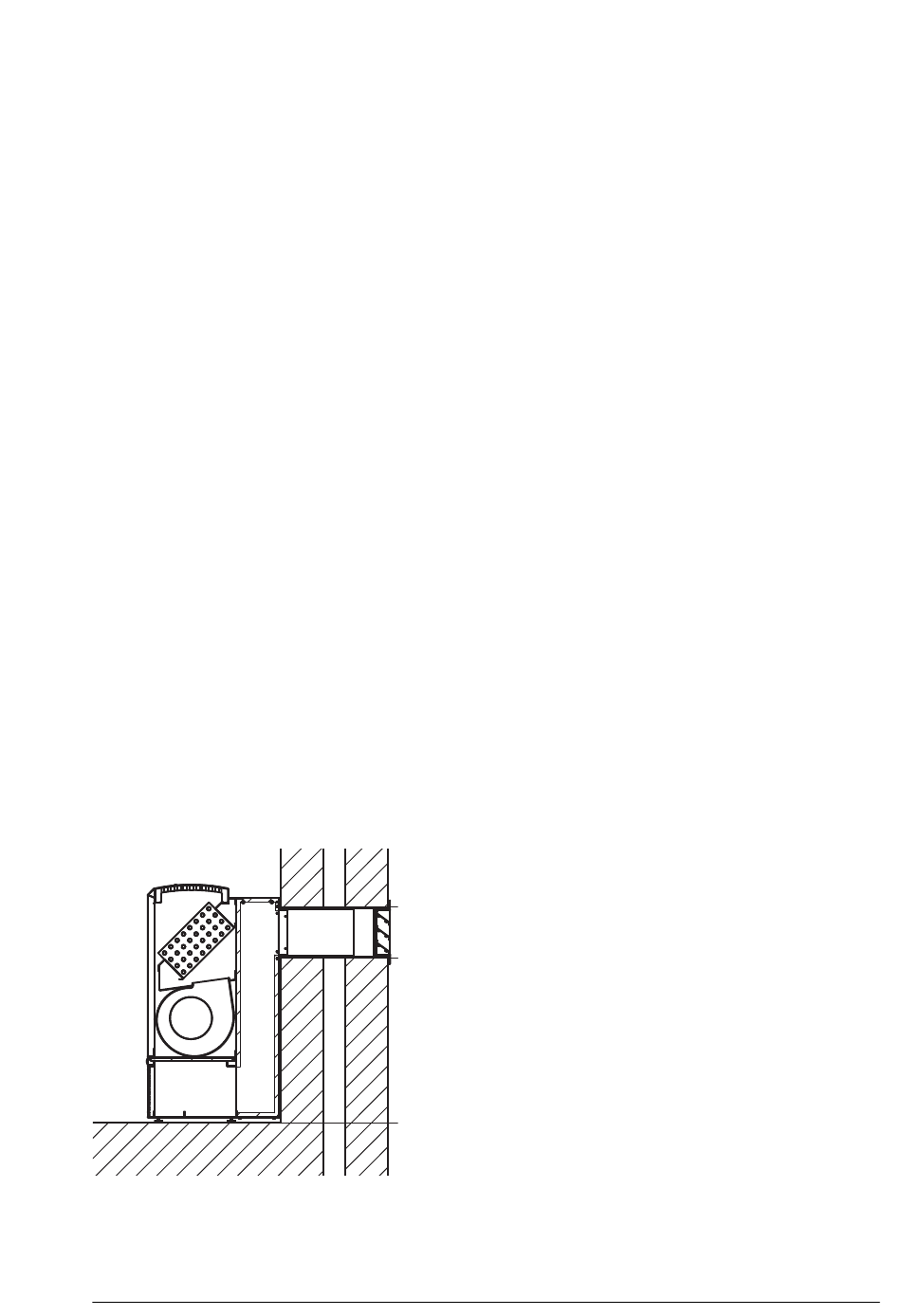

2.8.4 Fixation du modèle mural à la section d'arrivée
d'air antibruit
Pose au sol
1. Placez le sur le sol contre la section d'arrivée d'air à la
même hauteur. Le bord de la section d'arrivée d'air doit
entourer la plaque arrière de l'appareil.
2. Rendez l'appareil stable et de niveau à l'aide des pieds
réglables en dessous.
3. Verrouillez l'appareil à la section d'arrivée d'air avec 4 bou-
lons M8, via les trous de serrure dans la plaque arrière.
I
NSTALLATION
19
