8.1 Fixation de la plaque de fixage postérieure au pilier
Position de fixation au pilier: à l aide d un mètre et d un niveau, marquez la position idéale pour le
fixage posterieur du vérin au pilier, en respectant les mesures limìtes de A et B indiquées dans la tabel-
le de page 10. La position de fixage de la plaque posterieure établira la puissance du levier et par con-
séquent l efficacité du moteur, ainsi que l angle d ouverture. Ne dépasser pas les limytes indiqués en
tabelle page 10 dans les cadres en blanc. Seul dans ce cas le système peut rentrer dans les paramètres
indiqués par la normative de securité EN12445;EN12453
ATTENTION ! Les vantaux du portail doivent être symétriques, horizontaux et équilibrés.
Percez le pilier/mur au niveau des points de fixation preventivament marqués. Utiliser dés vis idonées au
materiel de construction du pilier.

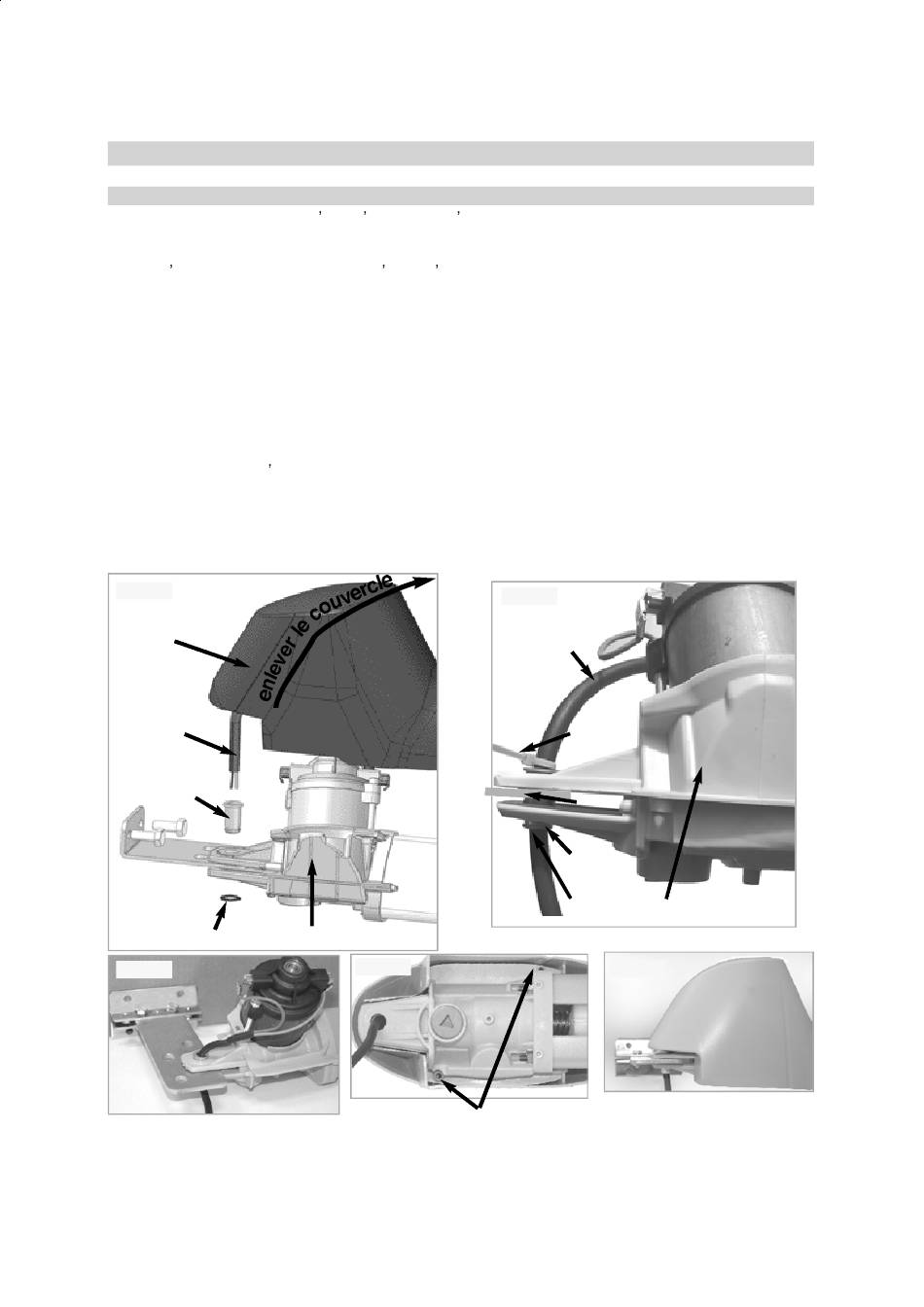

Monter la plaque de fixation posterieure au pilier. Fig. 6a/8c
Fixez la plaque postérieure au pilier/ mur.
Enlever le couvercle du moteur en effectuant une legère pression vers avant.
Positionner la partie posterieure du vérin een correspondance de la plaque de fixation selon 8a/8c
Faites passer le cable moteur entre le pivot de fixation( specificatement foré).et les trous de la plaque de
fixation. Pour prévenir l accidentale dechirure du cable moteur il est conseillé de fixer
la bande plastiquesur le cable avant le pignon. Passez le pignon à travers la plaque
de fixation posterieure positionée entre les ales de fixation du corp motoréducteur. selon fig.8a/8b
Bloquez le pignon avec le seeger. fig.9a
Une foix effectué le fixage de la plaque posterieure, remettre le couvercle moteur et le fixer avec les 2
vis fournies fig. 8d.
fig. 8.a
Couvercle
moteur
cable
moteur
pignon
Circlips
fig. 8.c
8. INSTALLATION DES VERINS
corp moteur
fig. 8.d
13
fig. 8.b
cable moteur
bande plasti-
que
plaque K
pignon
Seeger
fig. 8.e
Vis de fixage du capot moteur au corp moteur
Corp motoreducteur
