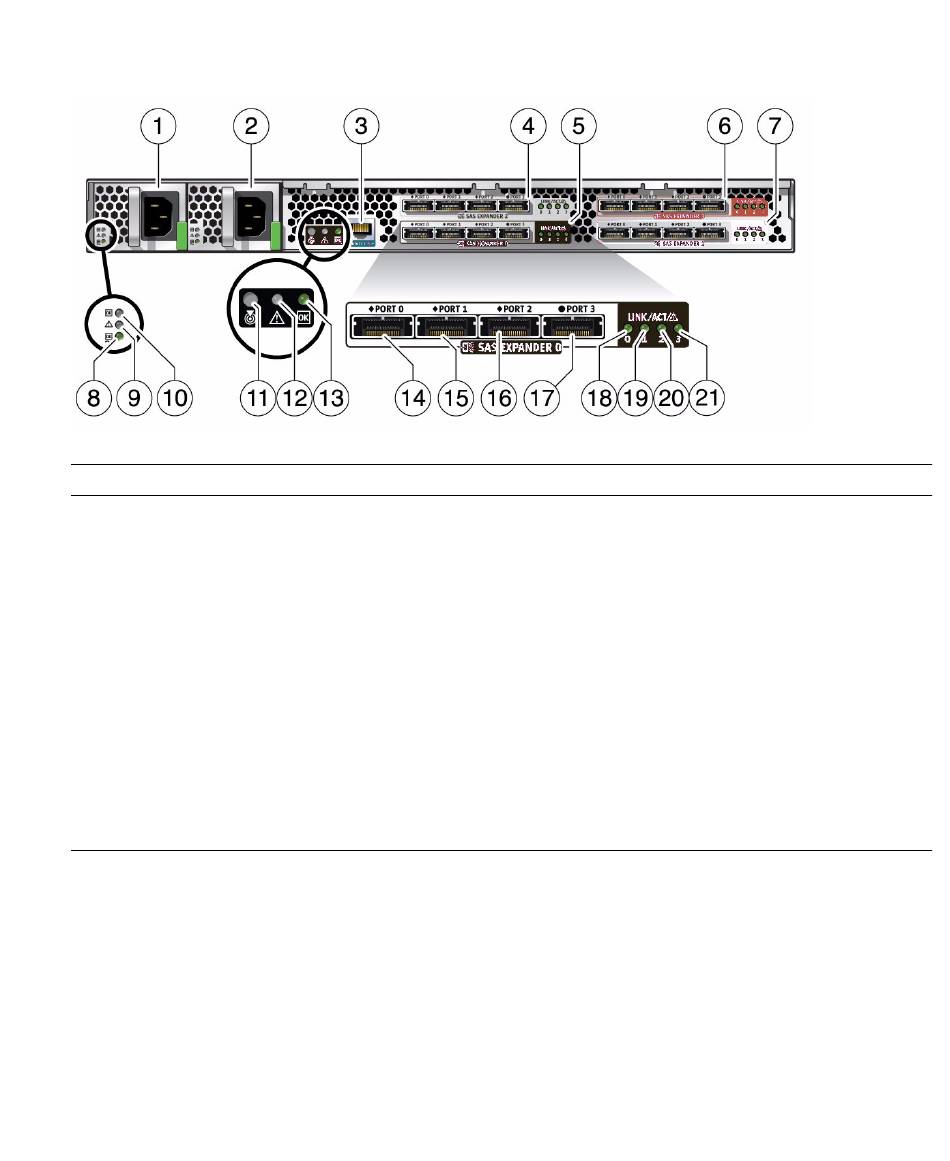

Diagramme du panneau arrière
Légende Description
1 Alimentation 0
2 Alimentation 1
3 Port de maintenance uniquement
4 Expandeur SAS 2
5 Expandeur SAS 0
6 Expandeur SAS 3
7 Expandeur SAS 1
8 DEL OK d'alimentation CA
9 DEL de panne d'alimentation
10 DEL OK d'alimentation
11 DEL/bouton de localisation du système
Informations connexes
« Diagramme du panneau avant », page 4
■
Légende Description
12 DEL de panne du système
13 DEL OK du système
14 Port SAS 0
15 Port SAS 1
16 Port SAS 2
17 Port SAS 3
18 Expandeur SAS n DEL 0 du port SAS 0
19 Expandeur SAS n DEL 1 du port SAS 1
20 Expandeur SAS n DEL 2 du port SAS 2
21 Expandeur SAS n DEL 3 du port SAS 3
