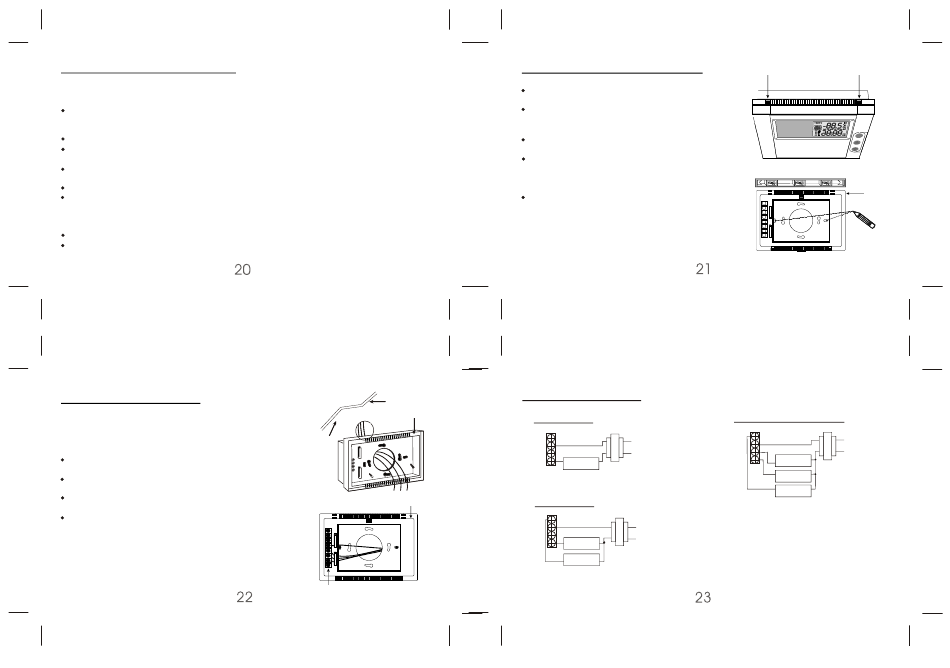

Remplacement de l'ancien thermostat
Remarque : Ne pas faire fonctionner le système de climatisation lorsque la température extérieure
0
0
est inférieure à 10 C (50 F) afin d'éviter d'endommager le compresseur.
Mettre le système à l'essai pour s'assurer que le chauffage et la climatisation fonctionnent
normalement avant l'installation. Si l'un des deux ne marche pas, faire réparer le problème avant
l'installation.
ÉTEINDRE le système à la fournaise ou au panneau à disjoncteurs.
Déballer soigneusement le thermostat et la plaque de montage; garder le paquet de vis, les
directives et le reçu.
Enlever le couvercle de l'ancien thermostat. S'il ne s'enlève pas en tirant fermement à partir du
bas, vérifier si le couvercle est vissé.
Desserrer les vis en tenant le thermostat au mur. Enlever le thermostat.
Déconnecter les fils de l'ancien thermostat ou de la base. Se servir au fur et à mesure de ruban
masque pour indiquer l'ancienne position. S'il n'y a que deux fils, cela n'est pas nécessaire.
Tout fil supplémentaire qui n'est pas relié à l'ancien thermostat ne devra pas être connecté au
nouveau thermostat.
Ne pas laisser les fils retomber dans le mur ou les extrémités se toucher.
Les fils sont généralement désignés par les lettres R, G, Y, W, Rc, C.
Connexion des fils aux bornes
Connecter solidement les fils marqués aux bornes correspondantes
à l'aide d'un tournevis. S'assurer que les fils ne créent pas de court-
circuits avec d'autres bornes.
Il peut être nécessaire de connecter de 2 à 5 fils au thermostat
selon le système de chauffage/climatisation.
Si l'ancien thermostat est muni d'un fil C, l'entourer de ruban
isolant car il n'est pas utilisé avec le thermostat THM301M.
S'il y a un fil R et un fil Rc, on peut les relier tous les deux à la
borne R.
En cas d'incertitude quant aux connexions ou de nouvelle
installation, se reporter aux schémas de câblage à la page
suivante.
mur
couvre-fond
trou de passage
mur
fils
couvre-fond
+ +
+ +
+ +
+
+
+ +
+ +
+ +
bornes
Montage du couvre-fond du thermostat
Le couvre-fond devrait être monté horizontalement avec les
bornes du côté gauche.
Faire passer les fils existants par l'arrière dans le gros trou
au centre et placer le couvre-fond horizontalement sur le
mur.
Choisir 2 trous appropriés et marquer l'endroit au crayon.
Se servir d'un niveau au besoin.
Enlever le couvre-fond du mur et percer deux trous de 3/16
de pouce aux endroits indiqués pour les vis. Insérer
entièrement les 2 fixations dans les trous. Se servir au
besoin d'un marteau pour les taper légèrement.
Fixer le couvre-fond au mur avec les 2 vis. S'assurer que les
bornes en métal sont du côté gauche.
Diagramme de connexion
Chauffage 2 fils
G
R
Y
W
Relais
chauffage
Chauffage 3 fils
G
R
Y
Relais
W
chauffage
Relais
ventilation
Appuyer sur la charnière pour
ouvrir le thermostat.
NIVEAU
couvre-fond
+
+
+
+
+
+
+
+
+
Marquer l'endroit
+
avec un crayon.
Chauffage/climatisation 4 fils
G
R
Y
Relais
W
refroidissement
Relais
chauffage
Relais
ventilation
