SMARTPAT PH 1590
8.3.1 Connexion point-à-point - mode analogique / numérique
Connexion point-à-point entre la sonde et le maître HART
La sortie courant de la sonde est passive.

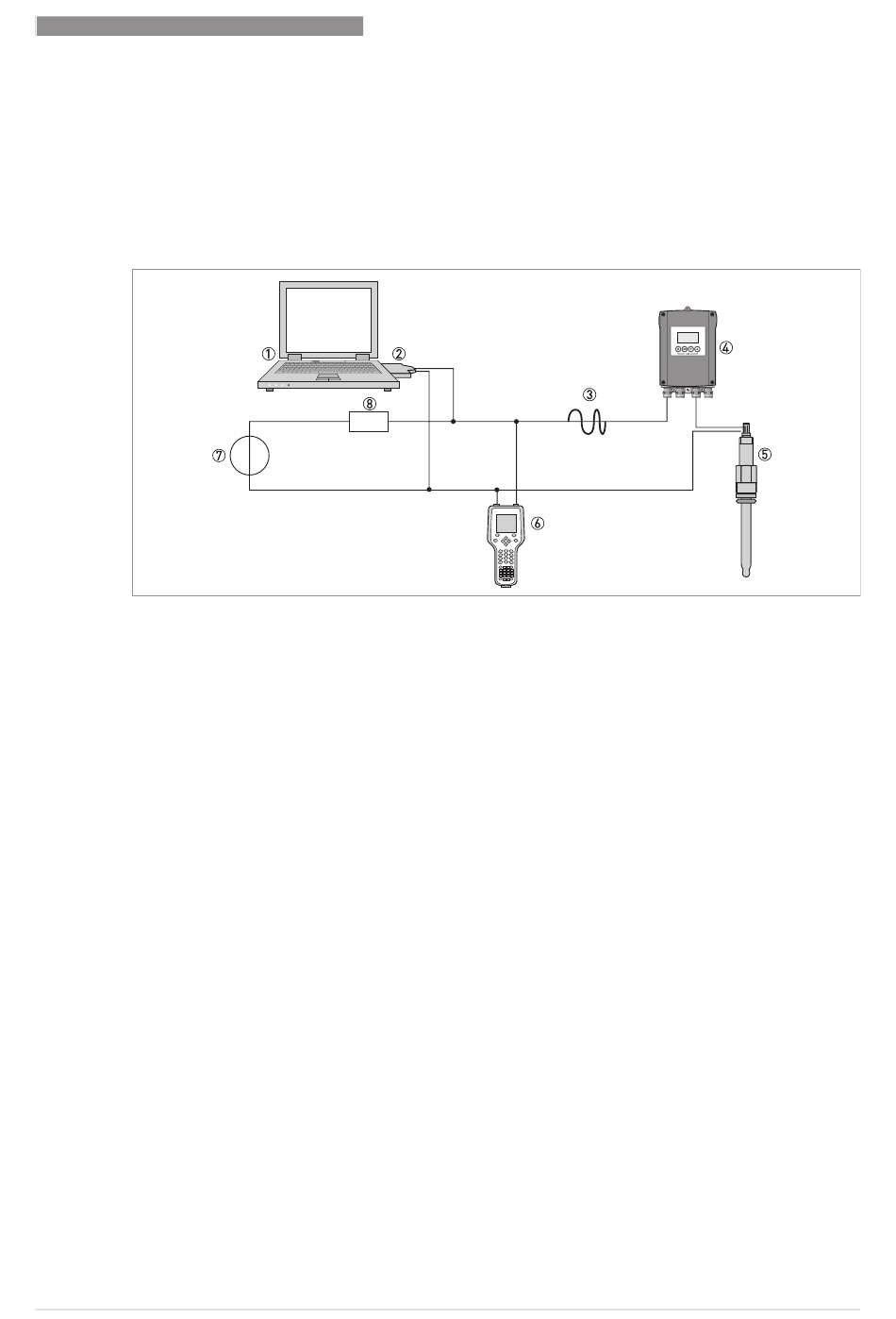

Figure 8-1: Connexion point à point
1 Maître primaire avec par ex. FDT/DTM PACTware
2 Modem FSK
3 Signal HART
4 SMARTMAC 200 W
5 Sonde SMARTPAT
6 Maître secondaire avec DD HART
7 Alimentation des appareils (esclaves) avec sortie courant passive
8 Charge ≥ 250 Ω (Ohm)
