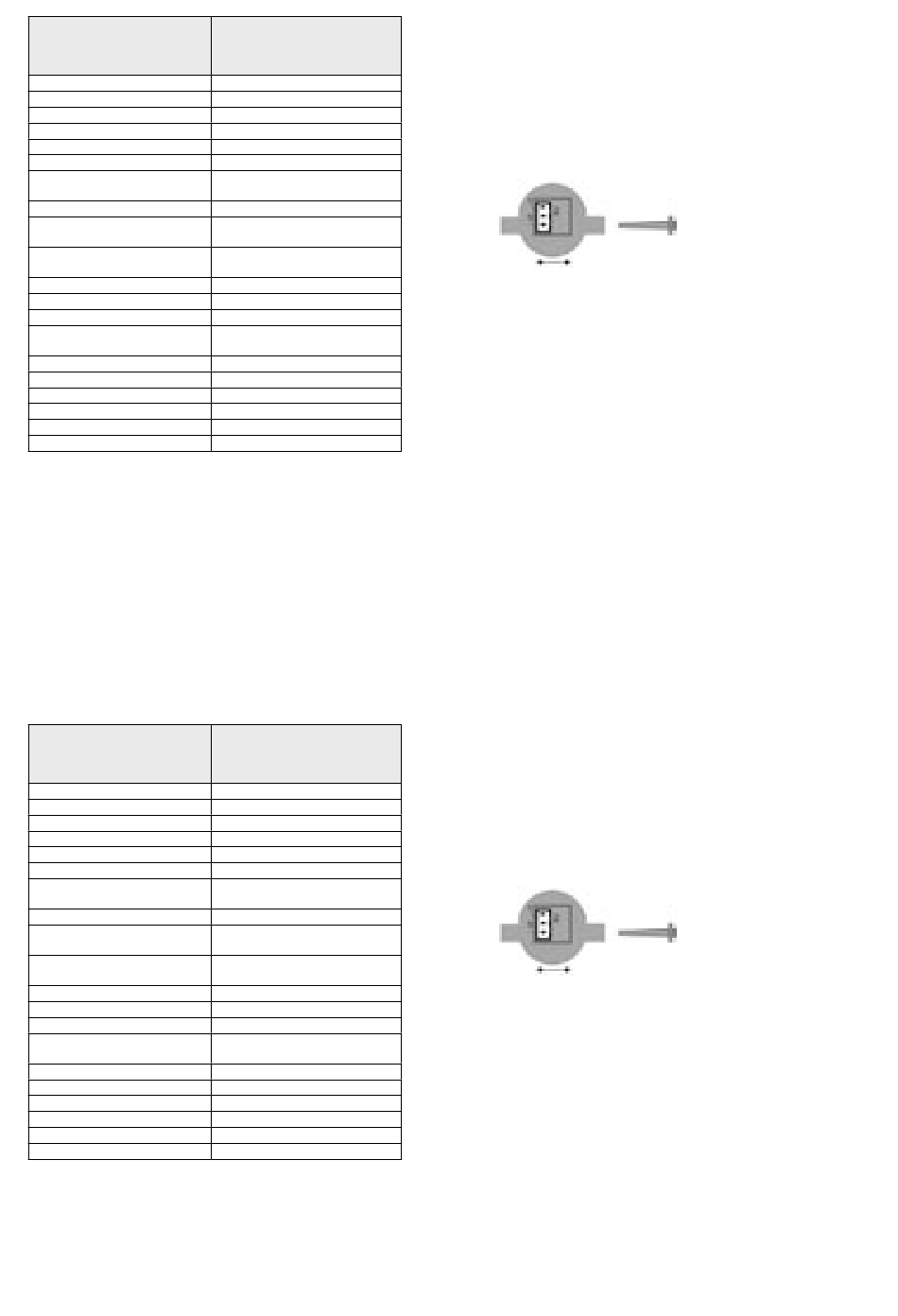

Caractéristiques techniques
Principe de mesure
Capteur
Signal de sortie
Sens du débit
Gamme de mesure
Buse
Nombre d'impulsions
Viscosité de la matière
Précision de la mesure
Reproductibilité
Pression de service/d'éclatement 4 bars/ 10 bars (à 22°C)
Température de fonctionnement
Position d'installation
Connexion
Matériau/rotor/joint torique
Axe/roulement
Connexion électrique
Courant de sortie
Poids
Dimensions
* Le polyoxyméthylène (ou polyformaldéhyde) est un polymère
appelé également POM,
** Le PVDF est un fluoropolymère thermoplastique très résistant.
Caractéristiques techniques
Principe de mesure
Capteur
Signal de sortie
Sens du débit
Gamme de mesure
Buse
Nombre d'impulsions
Viscosité de la matière
Précision de la mesure
Reproductibilité
Pression de service/d'éclatement 4 bars/ 10 bars (à 22°C)
Température de fonctionnement
Position d'installation
Connexion
Matériau/rotor/joint torique
Axe/roulement
Connexion électrique
Courant de sortie
Poids
Dimensions
* Le polyoxyméthylène (ou polyformaldéhyde) est un polymère
appelé également POM,
** Le PVDF est un fluoropolymère thermoplastique très résistant.
Débitmètre
pour mesurer les plus petites
quantités d'eau, d'essence, de
diesel ou du mazout
Turbine
A effet Hall
Open-collector
En direction de la flèche
0,05- 3,0 L/min (H2O à 22°C)
D = 3 mm
2 500 impulsions env./litre/H2O
20°C
0,5 – 10 mPa
+/-2% (sous les mêmes conditions
de fonctionnement)
< 0,5% (sous les mêmes
conditions de fonctionnement)
-10°C ... +80°C
Au choix
2 x G 1/8'' filetage extérieur/
2 x M5 IG
POM* /PVDF**/FPM (Viton)
Axe = PVDF
Voir diagramme
25 mA max.
25 grammes (avec connecteurs)
51 x 41 x 53 mm (avec fiche)
2
Débitmètre
pour mesurer les plus petites
quantités d'eau, d'essence, de
diesel ou du mazout
Turbine
A effet Hall
Open-collector
En direction de la flèche
0,05- 3,0 L/min (H2O à 22°C)
D = 3 mm
2 500 impulsions env./litre/H2O
20°C
0,5 – 10 mPa
+/-2% (sous les mêmes conditions
de fonctionnement)
< 0,5% (sous les mêmes
conditions de fonctionnement)
-10°C ... +80°C
Au choix
2 x G 1/8'' filetage extérieur/
2 x M5 IG
POM* /PVDF**/FPM (Viton)
Axe = PVDF
Voir diagramme
25 mA max.
25 grammes (avec connecteurs)
51 x 41 x 53 mm (avec fiche)
2
Affection des fiches/des plots de connexion
Connecteur avec contacts sertis fournis
PIN (Broche) 1 : signal
PIN (Broche) 2 : masse (0 V masse)
PIN (Broche) 3 : +Vcc (4,5 à 24 VDC max.)
Pour application PNP, veuillez utiliser R = 1k5
Sens du débit sans
flSens du débit avec buse
Coefficients de débit et impulsions
Q1 = 0,03-1,8 L/min. Buse D=1,6 mm, K = 8.500 impulsions/litre
Q2= 0,05- 3,0 L/min. Buse D=3,0 mm, K = 2.500 impulsions/litre
Affection des fiches/des plots de connexion
Connecteur avec contacts sertis fournis
PIN (Broche) 1 : signal
PIN (Broche) 2 : masse (0 V masse)
PIN (Broche) 3 : +Vcc (4,5 à 24 VDC max.)
Pour application PNP, veuillez utiliser R = 1k5
Sens du débit sans
flSens du débit avec buse
Coefficients de débit et impulsions
Q1 = 0,03-1,8 L/min. Buse D=1,6 mm, K = 8.500 impulsions/litre
Q2= 0,05- 3,0 L/min. Buse D=3,0 mm, K = 2.500 impulsions/litre
Insertion de la buse pour Q
(coefficient) = 0,015-1,0 L/min.
D= 1,0 mm
Env. 11.500 lmp/L :
impulsions par litre
3
Insertion de la buse pour Q
(coefficient) = 0,015-1,0 L/min.
D= 1,0 mm
Env. 11.500 lmp/L :
impulsions par litre
3
