ASSEMBLAGE ET PRÉPARATION
ReMARQUe
y Les éléments fournis avec votre produit diffèrent en fonction du modèle choisi.
y Les caractéristiques des produits ou le contenu de ce manuel peuvent être modifiés sans préavis
en cas de mise à jour des fonctions
Utilisation de la ferrite

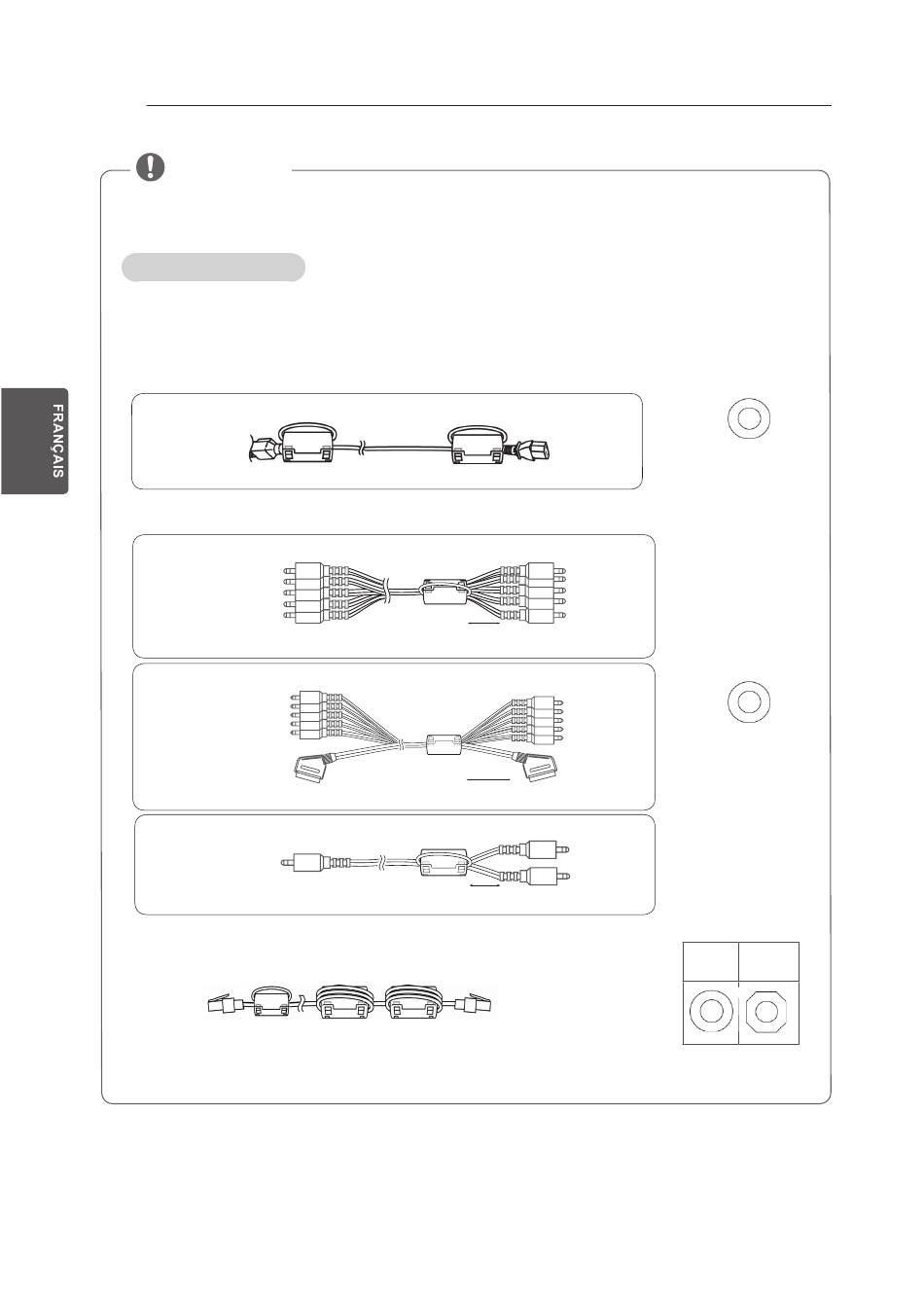

- S'il y a cinq tores ferrites, procédez comme le montrent les figures 1 et 3.
- S'il y a six tores ferrites, procédez comme le montrent les figures 1, 2 et 3.
1 La ferrite peut être utilisée pour réduire les ondes électromagnétiques dans le câble
d'alimentation. Entourez le câble d'alimentation autour de la ferrite une seule fois.
Placez la ferrite près du téléviseur et d'une prise murale.
[vers une prise
murale]
2 La ferrite peut être utilisée pour réduire les ondes électromagnétiques dans le câble.
Placez la ferrite près du téléviseur.
Enroulez une fois le câble Composantes Y, Pb, Pr, L, R autour de la ferrite.
[vers un
périphérique
externe]
Rassemblez le câble Composantes Y,Pb,Pr,L,R et ainsi que la prise péritel avec la
ferrite.
[vers un
périphérique
externe]
Enroulez une fois le câble audio du PC autour de la ferrite.
[vers un
périphérique
externe]
3 La ferrite peut être utilisée pour réduire les ondes électromagnétiques dans le câble LAN.
Enroulez une fois le câble LAN autour du tore ferrite B et trois fois autour du tore ferrite A.
Placez la ferrite près de la TV et d'un périphérique externe.
[vers le
téléviseur]
B
[Figure 1]
10 mm(+ / - 5 mm)
[Figure 2-1]
10 mm(+ / - 5 mm)
[Figure 2-2]
10 mm(+ / - 5 mm)
[Figure 2-3]
A A
[Figure 3]
[vers le
téléviseur]
[Vue transversale
[vers le
téléviseur]
[vers le
[Vue transversale
téléviseur]
[vers le
téléviseur]
(Gris)
[vers un
périphérique
externe]
[Vue transversale
(Noir)
d'une ferrite]
(Noir)
d'une ferrite]
A B
(Gris)
d'une ferrite]
