Le courant de rotor est prélevé en sortie de stator puis est redressé, celui-ci ne reçoit que les alternances positives
puisqu'il n'y a pas de diodes négatives.

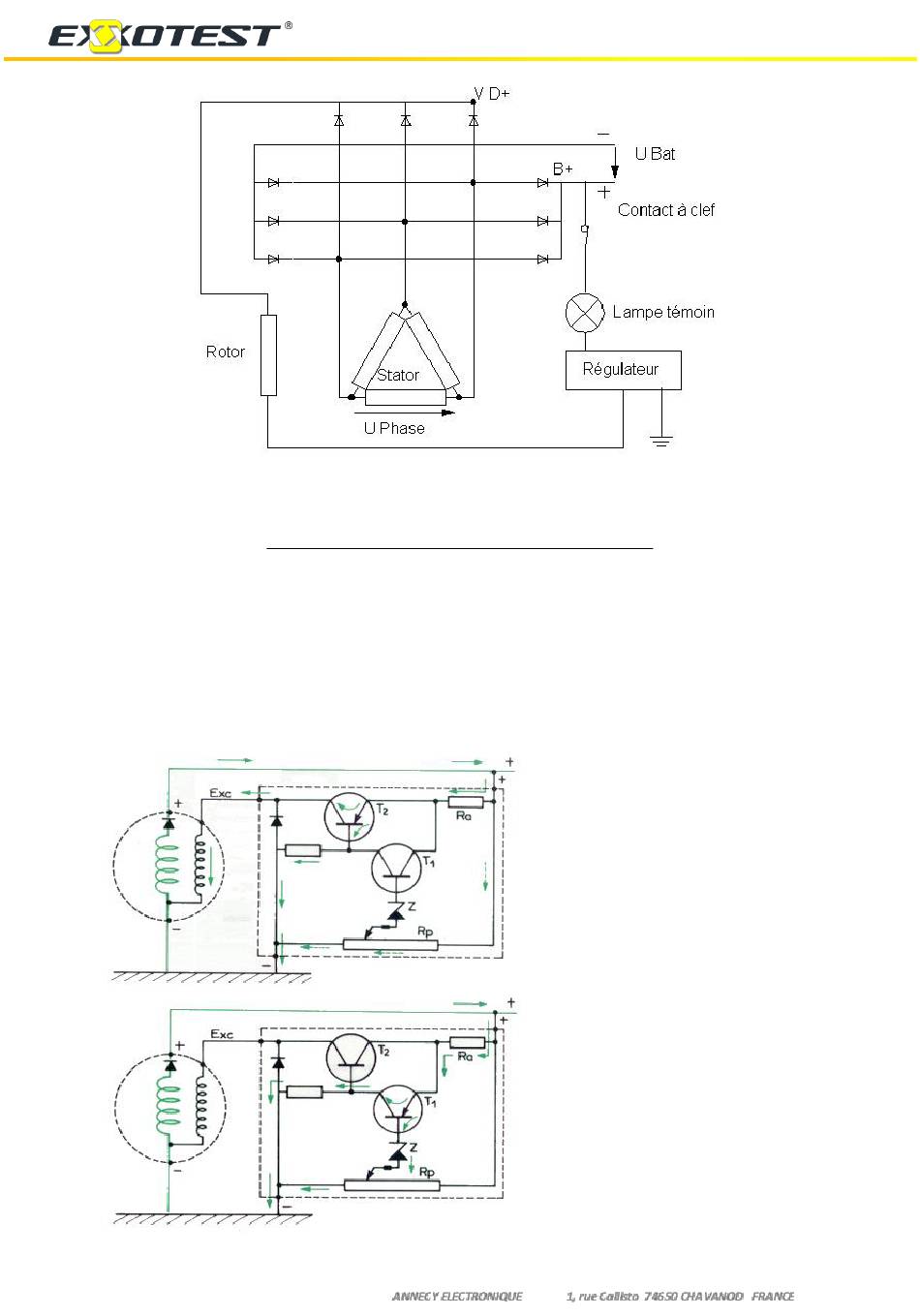

Les schémas ci-après indiquent le fonctionnement d'un régulateur simplifié élémentaire. Soit :
T1 un transistor PNP (passant quand la base est négative)
T2 un transistor PNP de puissance
Ra : la résistance d'entrée (protection contre les courts circuits)
Rp et Ra constituent un diviseur de tension dont le but est d'ajuster la tension de consigne à la
tension Zener.
Charge, Démarrage, Pré-Post Chauffage
Principe de fonctionnement du régulateur électronique
Régulateur passant
Régulateur bloqué
