Legende Tableau De Bord Et Controles; Legende Machine - Ruby 45t Emploi Et Entretien

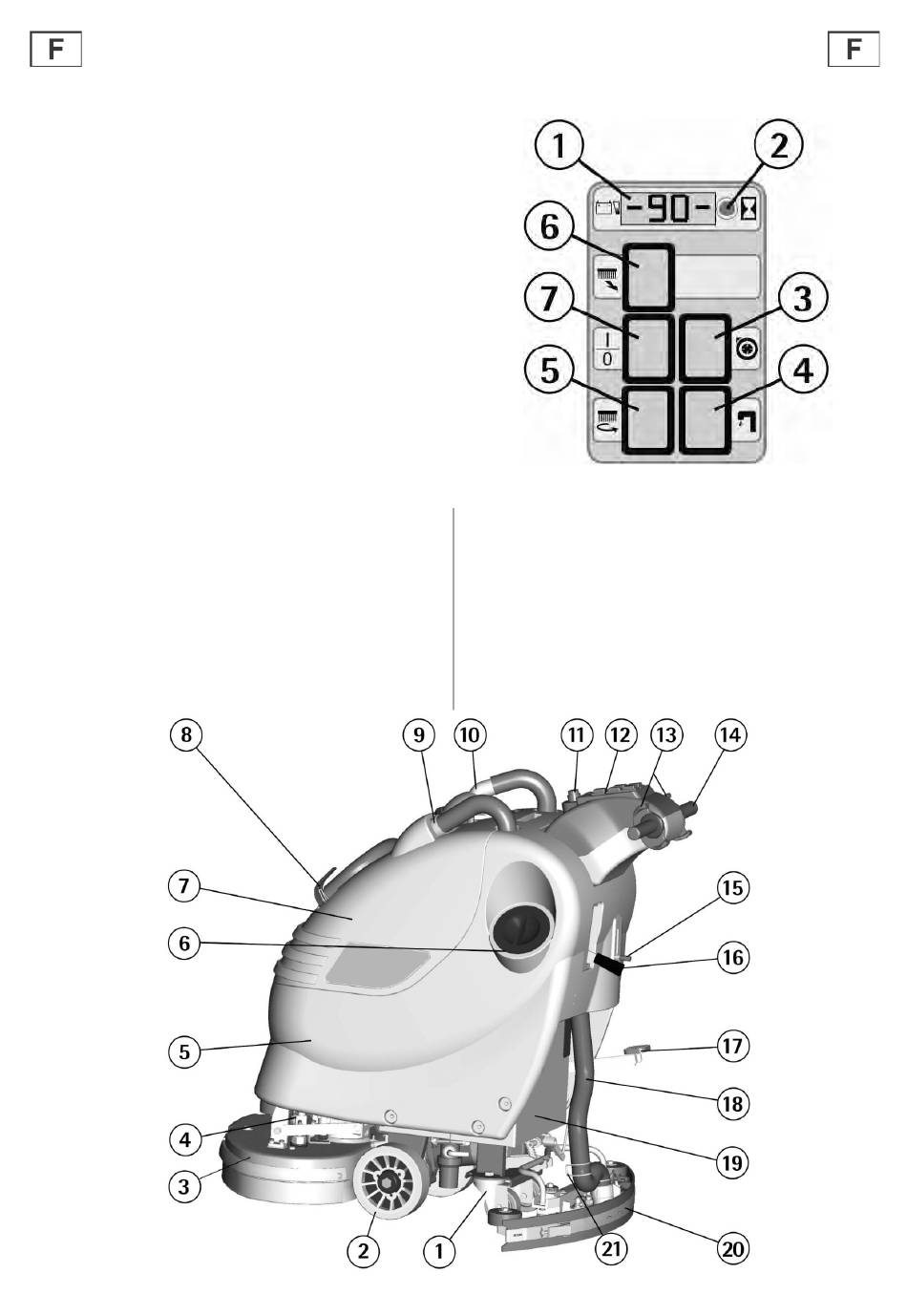

LEGENDE TABLEAU DE BORD ET CONTROLES

1. INDICATEUR NIVEAU DE CHARGE BATTERIES/COMPTEUR HORAIRE
2. BOUTON POUSSOIR
(INDICATEUR)
3. INTERRUPTEUR MOTEUR D'ASPIRATION
4. TEMOIN DE SIGNALISATION ROBINET OUVERT/DEVIATEUR SYSTEME
3S (OPTIONELLE)
5. INTERRUPTEUR MOTEUR DE LA/DES BROSSE/S
6. BOUTON POUSSOIR DECROCHAGE DE LA BROSSE
7. INTERRUPTEUR GENERAL (ABSENT DANS LE CAS DE LA CLEF
OPTIONNELLE)

LEGENDE MACHINE

1. ROUES PIVOTANTES
2. ROUES
3. GROUPE D'EMBASE DE LA/DES BROSSE/S
4. ELECTROVANNE (OPTIONNEL)
5. RESERVOIR DE LA SOLUTION
6. BOUCHON REMPLISSAGE SOLUTION DETERGENTE
7. RESERVOIR DE RECUPERATION
8. BOUCHON DE VIDANGE RESERVOIR DE RECUPERATION
9. LOGEMENT D'ENTREE TUYAU DE SUCEUR
10. COUVERCLE D'ASPIRATION
VISUALISATION COMPTEUR HORAIRE
11. INTERRUPTEUR A CLEF (OPTIONNEL)
12. TABLEAU DE BORD
13. LEVIERS COMMANDE DE MARCHE
14. POIGNEES DE TIMON
15. LEVIER ROBINET
16. LEVIER DE RELEVAGE SUCEUR
17. PEDALE DE RELEVAGE GROUPE D'EMBASE DE LA/DES BROSSE/S
18. TUYAU DU SUCEUR
19. BATTERIES
20. ENSEMBLE DE SUCEUR
21. RESSORT GUIDE TUYAU DE SUCEUR
5
