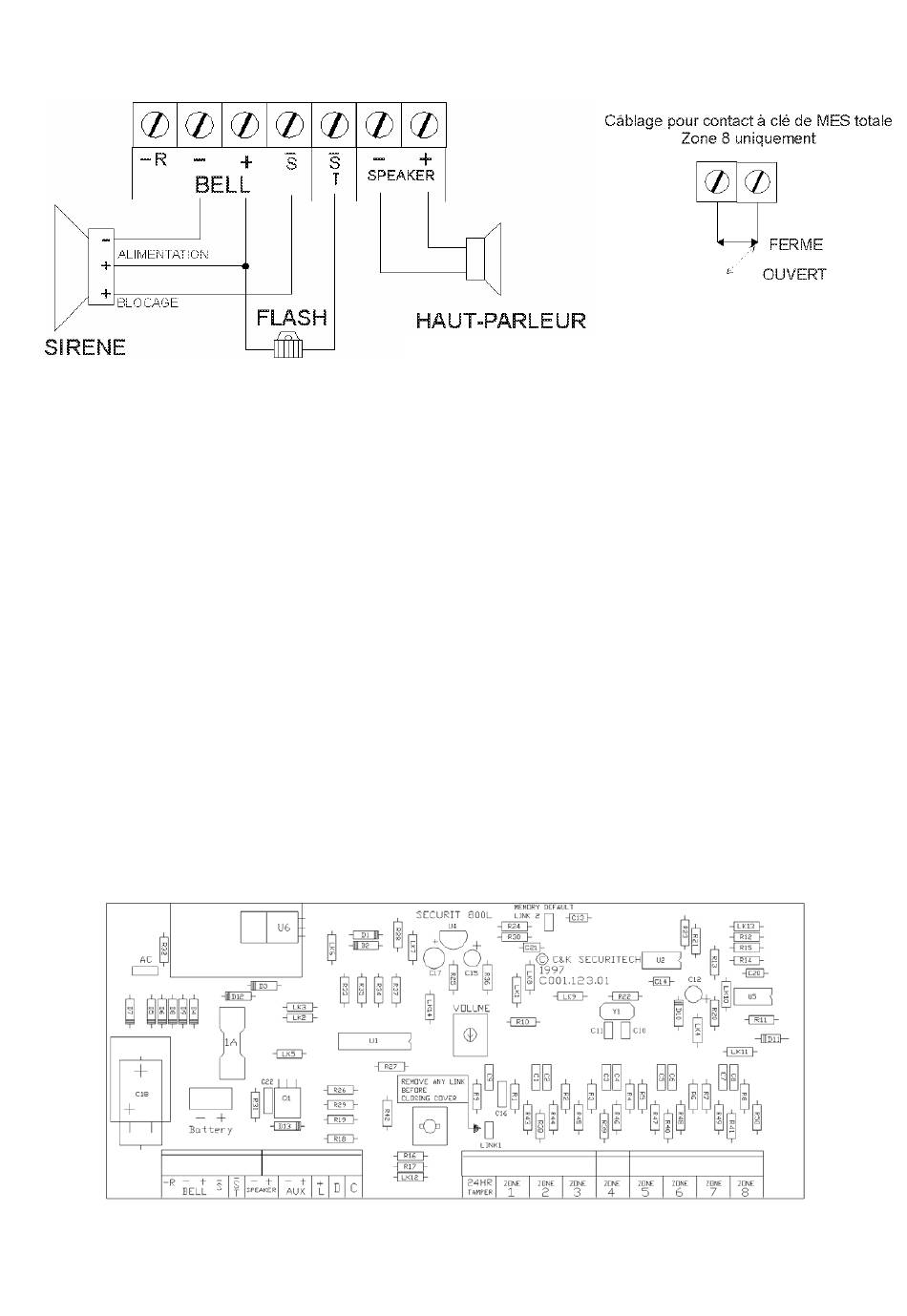

7.4. RACCORDEMENT SIRENE INTERIEURE, HAUT-PARLEUR ET CONTACT A CLE (IMPULSIONNEL)
7.5. SIRENE EXTERIEURE ET FLASH
Les connexions pour une sirène extérieure et un flash sont indiquées sur le schéma A. Il est à noter, que le
déclenchement de la sirène s'effectue par disparition d'un +12V (apparition d'un 0V) sur la borne " S- ".
ST-
Déclenchement flash par apparition d'un 0V
S -
Déclenchement sirène extérieure par disparition +12V (et apparition 0V)
Hors alarme ⇒
En alarme
+BELL
+12 V d'alimentation pour sirène extérieure et flash
-
0 V d'alimentation pour sirène extérieure
-R
Autoprotection sirène (retour câblé sur 0V)
7.6. BORNES « AUX » - ALIMENTATION DES DETECTEURS
La sortie d'alimentation 12 Vdc sert à alimenter les détecteurs. Le courant disponible sur ces bornes est de 500 mA max.
(sous 12 Vdc). Se reporter au schéma B.
NOTE : si un haut-parleur 16 Ohms est raccordé, le volume de la signalisation peut être modifié par le réglage
"VOLUME", situé au centre du circuit imprimé.
** SCHEMA A **
- Intensité acceptée ≅ 4mA.
+12V
⇒
- Intensité acceptée ≅ 750mA.
0V
** SCHEMA B **
16 Ohms
5
Normalement fermé au repos
(Impulsion à l'ouverture du contact)
Voir détail page 11
