iNStrUCtioNS PoUr l'aSSeMBlaGe

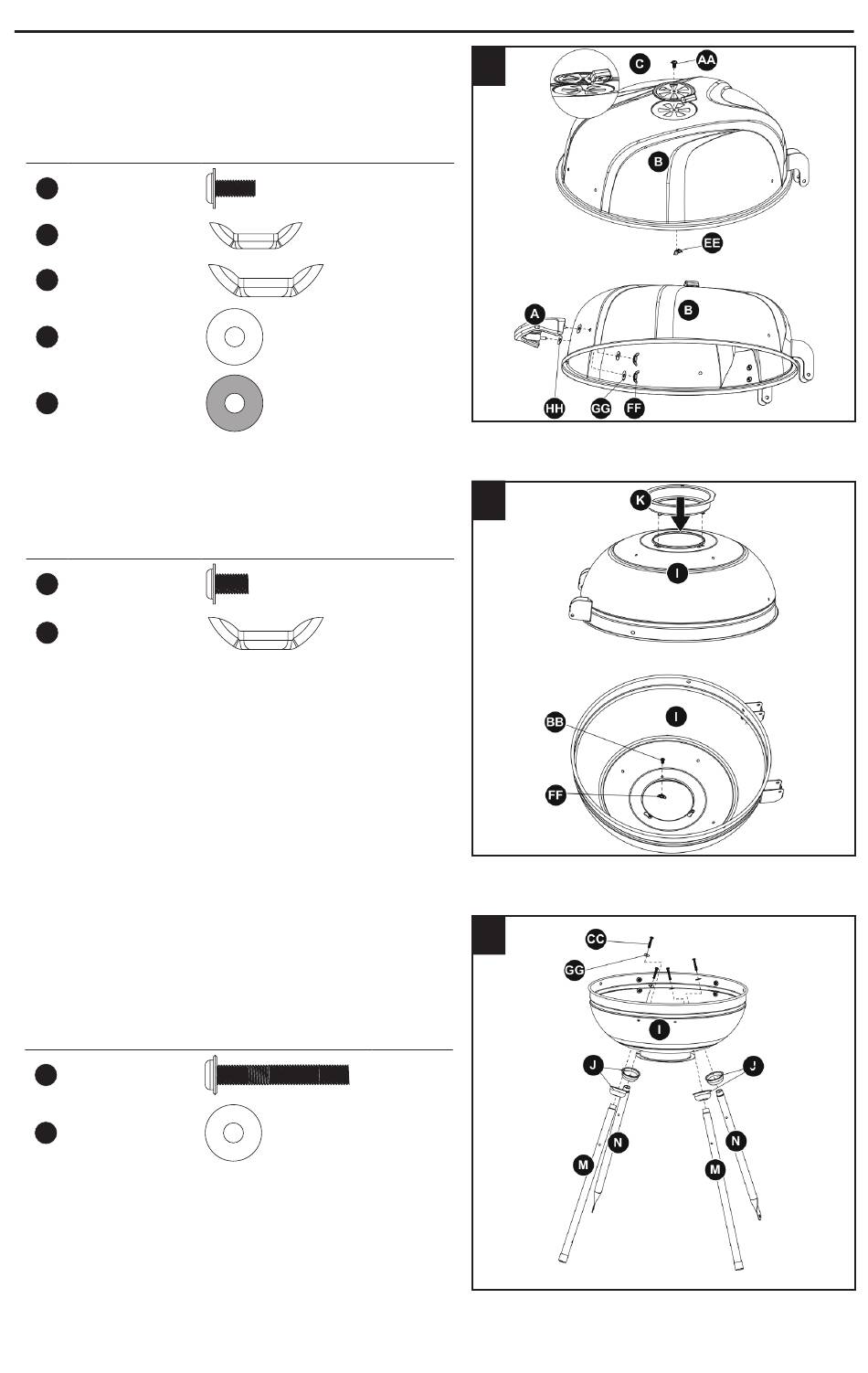

1. Fixez l'évent d'aération (C) au couvercle (B) à l'aide d'une petite
vis (AA) et d'un écrou à oreilles (EE).
Fixez la poignée (A) au couvercle (B) à l'aide de deux rondelles
(hh), de deux rondelles (GG) et de deux écrous à oreilles (FF).
Quincaillerie utilisée
aa
Petite vis M5 de 12 mm
ee Écrou à oreilles M5
FF
Écrou à oreilles M6
GG
Rondelle de 6,4 mm
Rondelle de 6,4 mm
hh
résistant à la chaleur
2. Fixez le support du bac à cendres (K) à la cuve inférieure (I) à
l'aide d'une vis moyenne (BB) et d'un écrou à oreilles (FF).
Quincaillerie utilisée
Vis moyenne
BB
M6 de 12 mm
FF
Écrou à oreilles M6
3. Fixez les pattes avant (M), les pattes arrière (N) et les supports
à bac pour les pattes (J) à la cuve inférieure (I) à l'aide de quatre
grandes vis (CC) et de quatre rondelles (GG).
Remarque : Ne serrez pas fermement les grandes vis (CC) avant
la fin de l'étape 4.
Quincaillerie utilisée
Grande vis
CC
M6 de 30 mm
GG
Rondelle de 6,4 mm
1
x 1
x 1
x 2
x 2
x 2
2
x 1
x 1
3
x 4
x 4
