Manuel
Utilisateur
Sommaire
1. Présentation .......................................................................................................................................................................... 1
2. Caractéristiques supportées des entrées sorties ............................................................................................................. 1
3. Description des bornes ........................................................................................................................................................ 2
4. Exemple de raccordement ................................................................................................................................................... 2
1.
Présentation
La carte contact sec fournit des contacts secs libre de potentiel pour la surveillance externe de l'ASI. Ainsi elle indique son état de
fonctionnement.
Cette carte est compatible avec les ASI de la gamme ETY_3, ETY_2 de 6 à 20 KVA, CMV_3 et DPA.

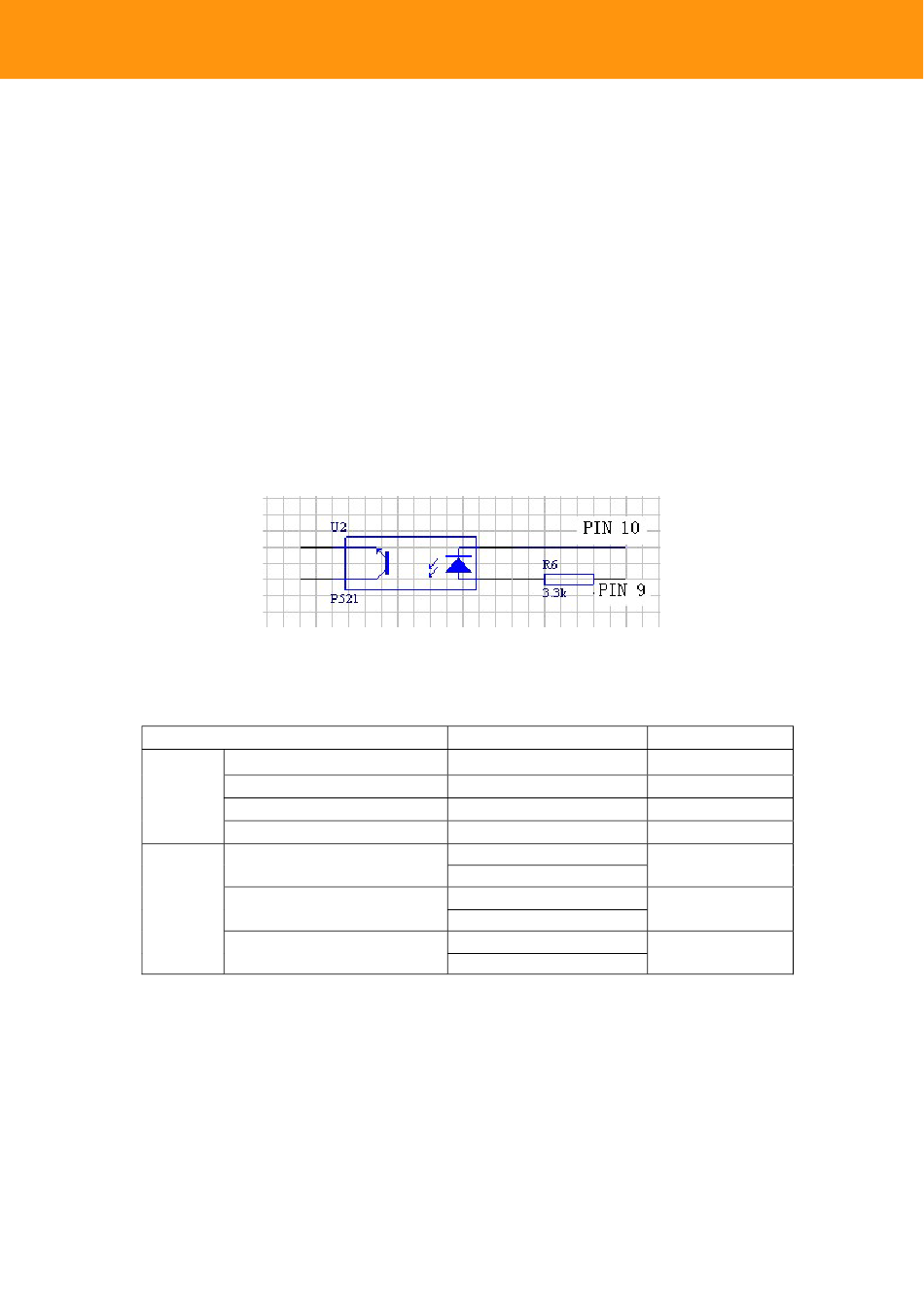

Elle propose 10 bornes pour les utilisateurs, 7 sorties pour indiquer l'état de l'ASI, 1 pour le point commun et 2 entrées isolées par opto-
coupleur pour l'arrêt de l'onduleur à distance comme indiqué selon le schéma ci-dessous.
2.
Caractéristiques supportées des entrées sorties
Paramètre
Entrée
Diode
Sortie
Relais
conttact
secs
_______________________________________________________________________________________________
Tension inverse
Courant
Tension directe
Tension commutée max
Courant commuté max
Puissance commutée max
Max. accepté
5V
25mA
1A（100µ pusle,100pps）
30V
AC : 77V
DC : 30V
NO : 10A
NC : 3A
NO : 1400VA 150w
NC : 850VA 90W
Page 1
Type
16mA
DC : 5 à 12V
DC : 5 à 12V
