Le M-Bus comprend un adressage primaire, secondaire
et secondaire étendu. L 'adresse du M-Bus est
indiquée au moment de la commande mais peut être
modifiée par la suite dans le mode Configuration (voir
paragraphe 9).
8.2 Communication par M-Bus sans
fil (radio)
Si le compteur intègre un M-Bus sans fil, il est possible
de choisir entre le mode C1 et le mode T1 OMS. Le mode
C1 est utilisé avec les systèmes de relevé Kamstrup et
pour le relevé manuel à distance en général. Le mode T1
OMS s'utilise avec les réseaux fixes fonctionnant sous
OMS.
Le compteur comporte une antenne interne.
Mode C1
Protocole selon EN 13757-4:2013. Intervalle de
transmission : 16 sec. Cryptage individuel AES 128 bits.
Mode T1 OMS
Protocole selon EN13757-4:2013 et OMS Specification,
Volume 2, Issue 3.0.1. Intervalle de transmission : 900
sec. Cryptage individuel AES 128 bits.
9. Mode Configuration
Configuration
A la livraison, le compteur est en mode transport, ce qui
signifie que la boucle de configuration de l'afficheur est
disponible.

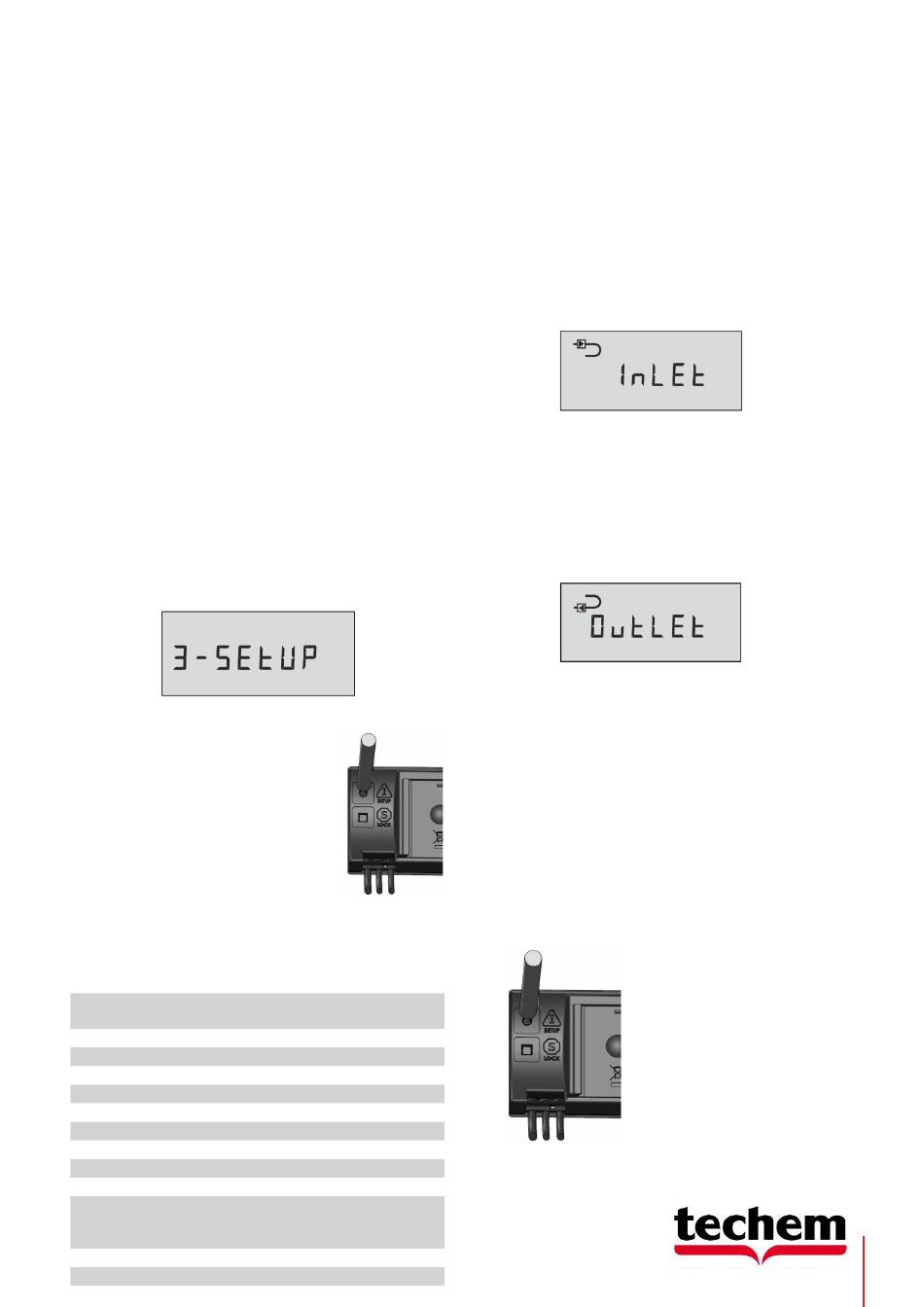

Pour sélectionner la boucle de configuration, appuyer
de façon continue sur le bouton
pendant 9 sec jusqu'à ce que SETUP
(configuration) s'affiche.
Le compteur reste en boucle de
configuration jusqu'à ce qu'on appuie
pendant 5 sec sur
le bouton en face avant. Cependant,
une temporisation de déconnexion a
pour effet que le compteur revient en
mode normal à l'issue de 4 minutes.
Les valeurs de la boucle de configuration sont
énumérées ci-dessous avec les numéros d'index
correspondants :
Boucle de configuration
1.0
Numéro de client (n°1)
2.0
Numéro de client (n°2)
3.0
Date
4.0
Heure
5.0
Date de relevé (MM.JJ)
6.0
Débitmètre sur : départ our retour (code A)
7.0
Unité de mesure et résolution (code B)
8.0
Adresse du M-Bus primaire (n°31)
9.0
Période de calcul de moyenne de max P et Q
10.0
hc (ne peut être modifié qu'avec le code pays 6xx.
Les autres codes pays 3-10 indiquent 180°C sans
possibilité de modification)
11.0
Radio «ON» ou «OFF» (marche-arrêt)
12.0
Fin de la configuration
4 min après la dernière activation du bouton, le
compteur revient à l'affichage de la mesure de l'énergie
dans la boucle utilisateur.
9.1 Modification de l'emplacement
de montage
Le compteur est configuré en usine pour un montage
aussi bien sur l'aller que sur le retour.
Il est possible de modifier la configuration de
l'emplacement de montage du compteur, c'est-à- dire de
faire d'un compteur de départ un compteur de retour et
vice versa.
A cet effet, utiliser l'affichage 3-06 et procéder comme
suit:
Départ
Si le compteur a été configuré comme un compteur
départ, le texte «Inlet» s'affiche. Pour modifier la
configuration, appuyer sur le bouton pendant 2 sec.
«Setup» s'affiche brièvement, puis «Inlet» clignote.
Appuyer sur le bouton une fois, et «Outlet» s'affiche.
Pour sauvegarder le réglage, appuyer sur le bouton
pendant 2 sec jusqu'à ce que «OK» apparaisse dans
l'afficheur.
Retour
Si le compteur a été configuré comme un compteur
retour, le texte «Outlet» s'affiche. Pour modifier la
configuration, appuyer sur le bouton pendant 2 sec.
«Setup» s'affiche brièvement, puis «Outlet» clignote.
Appuyer sur le bouton une fois, et «Inlet» s'affiche. Pour
sauvegarder le réglage, appuyer sur le bouton pendant
2 sec jusqu'à ce que «OK» apparaisse dans l'afficheur.
Le mode transport cesse dès que le compteur a
enregistré son premier volume cumulé,
soit 0,01 m3 (10 L), soit 0,001 m3 (1 L) – en fonction de la
résolution définie.
Une fois qu'il a été mis fin au mode transport, il n'est
possible d'accéder à la boucle de configuration qu'en
rompant le plombage de l'installation et en court-
circuitant les points de contact derrière le plombage.
N'° de l'index
dans l'afficheur
3-01
3-02
3-03
3-04
3-05
3-06
3-07
3-08
3-09
3-10
Techem - Caloribel SA
Rue De Koninck 40 Bte 1-3 • 1080 Bruxelles
www.techem.be
Téléphone : +32 (0)2 529 63 00
3-11
E-mail : caloribel@techem.be
3-12
Note : L'option de configuration a été
désélectionnée dans certains codes pays.
