7.5.3 Mode de régulation (2.1.2)

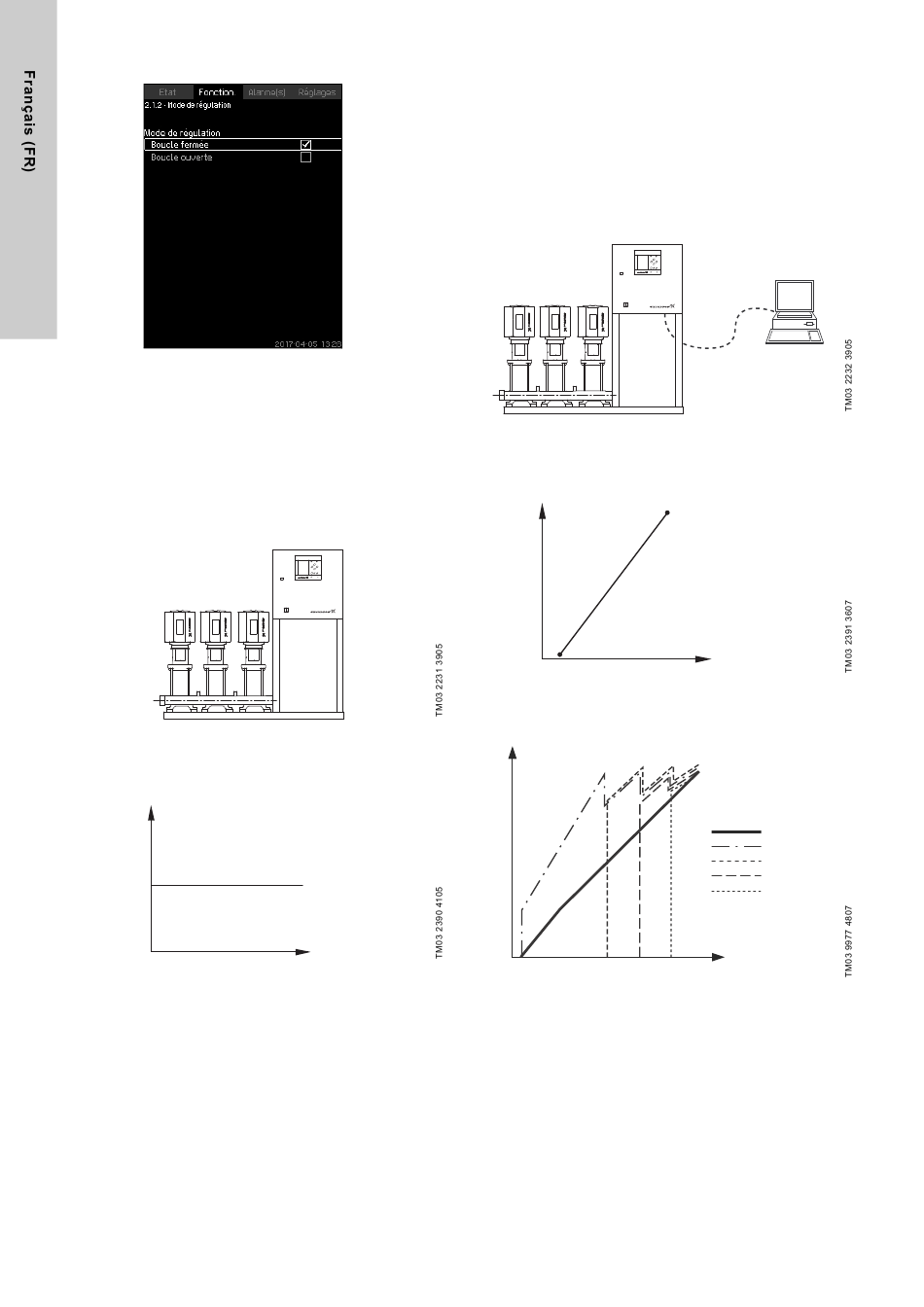

Fig. 19 Mode de régulation
Description
Il existe deux modes de commande, en boucle fermée et en
boucle ouverte.
Boucle fermée
Le mode de régulation habituel est "Boucle fermée", dans lequel
le régulateur PI intégré permet au groupe d'atteindre et de main-
tenir le point de consigne sélectionné. La performance est basée
sur le point de consigne réglé pour le mode en boucle fermée.
Voir fig. 20 et fig. 21.
Fig. 20 Groupe de surpression commandé par un régulateur
PI intégré (boucle fermée)
P [bar]
Point de
consigne
Fig. 21 Courbe de régulation pour boucle fermée
Réglage via le panneau de commande
• Fonction. > Réglages complémentaires > Mode de régulation
> Boucle fermée.
Régler le point de consigne. Voir paragraphes
et
consigne alternatifs (2.1.3) 7.5.1 Fonction.
18
Boucle ouverte
En mode de régulation en boucle ouverte, les pompes tournent à
une vitesse fixe. La vitesse de la pompe est calculée à partir de la
performance définie par l'utilisateur (0-100 %). La performance
de la pompe en pourcentage est proportionnelle au débit.
Le mode de régulation en boucle ouverte est généralement utilisé
lorsque le groupe est commandé par un régulateur externe qui
commande la performance via un signal externe. Le coffret de
commande externe pourrait, par exemple, être un système GTB
raccordé au groupe MPC. Dans ce cas, le MPC fait office de dis-
positif de commande. Voir fig.
Fig. 22
Fig. 23
Débit [m
100
75
50
25
Temps [s]
Fig. 24
7.5.4 Points de
(2).
22 et fig. 23.
Groupe de surpression avec régulateur externe
(boucle ouverte)
3
Débit [m /h]
0
5
Courbe de régulation pour boucle ouverte
3
/h]
5 50 70.7 86.6 100
Courbe de régulation pour groupe MPC-E en boucle
ouverte
Entrée [%] à partir
d'un coffret de
commande externe
Débit
Pompe 1
Pompe 2
Pompe 3
Pompe 4
Entrée [%] à partir
d'un coffret de
commande externe
