b)

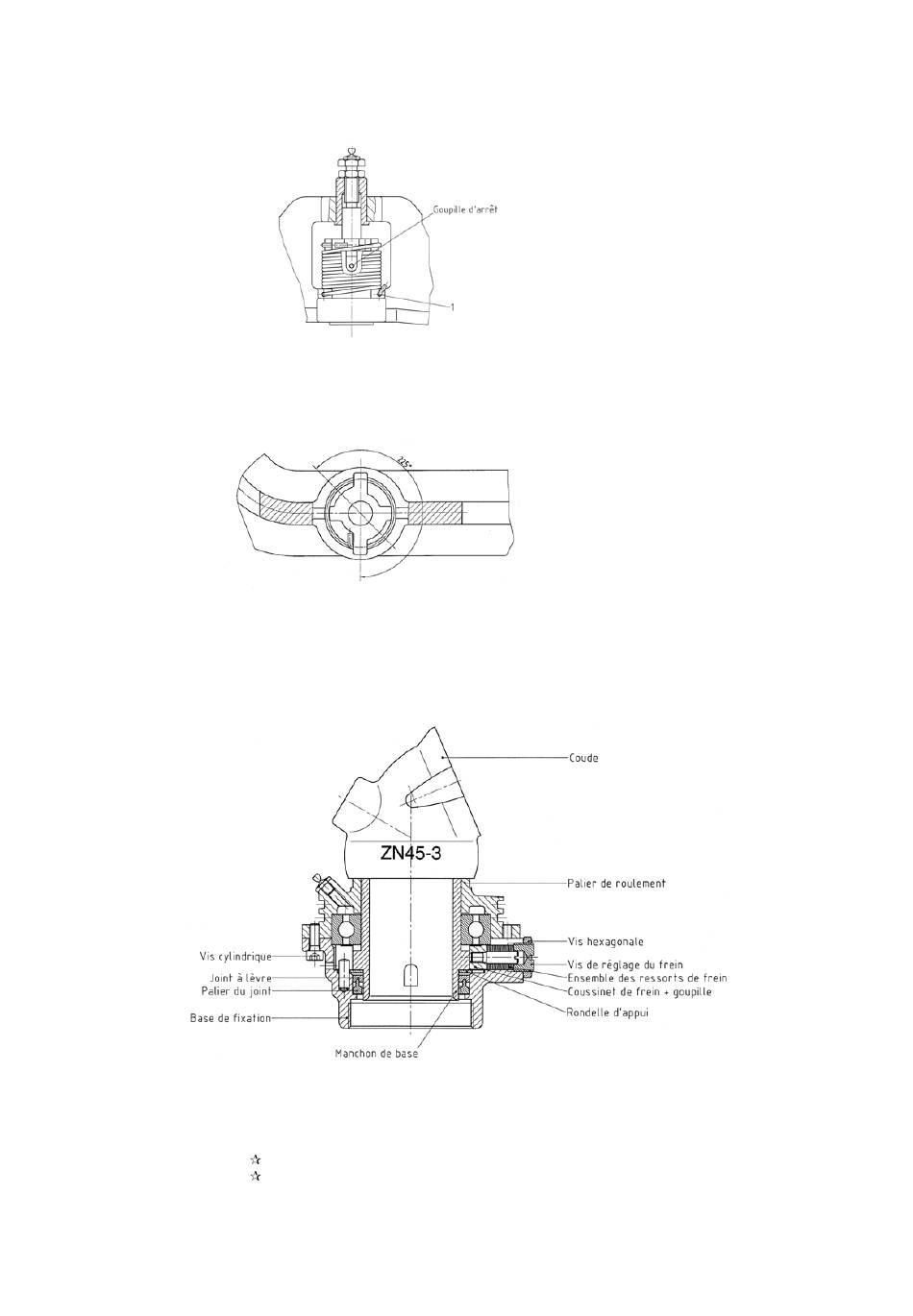

Passer le bout inférieur du ressort (1) dans le trou percé du bras moteur, et plier l'extrémité du
ressort. Voir croquis ci-dessus.
c)
Tourner le guide d'ancrage et le ressort de torsion de 225 degrés et fixer la goupille d'arrêt. Si
nécessaire, resserrer le ressort jusqu'à l'obtention d'une tension correcte (voir par. 5.3).
6.3
Remplacement du mécanisme de base
En cas de fuite à la base du canon, il faut démonter et vérifier l'état du joint à lèvre et du manchon de
base.
a)
Desserrer la vis hexagonale de blocage et la vis de réglage du frein.
b)
Retirer l'ensemble des ressorts de frein
c)
Desserrer toutes les vis cylindriques et dégager la base de fixation
d)
Vérifier :
Remplacer la pièce usagée
TDP002d-e-f
Perrot REGNERBAU CALW GmbH
si le manchon de base porte des traces d'usure
si le joint à lèvre est hors d'usage
