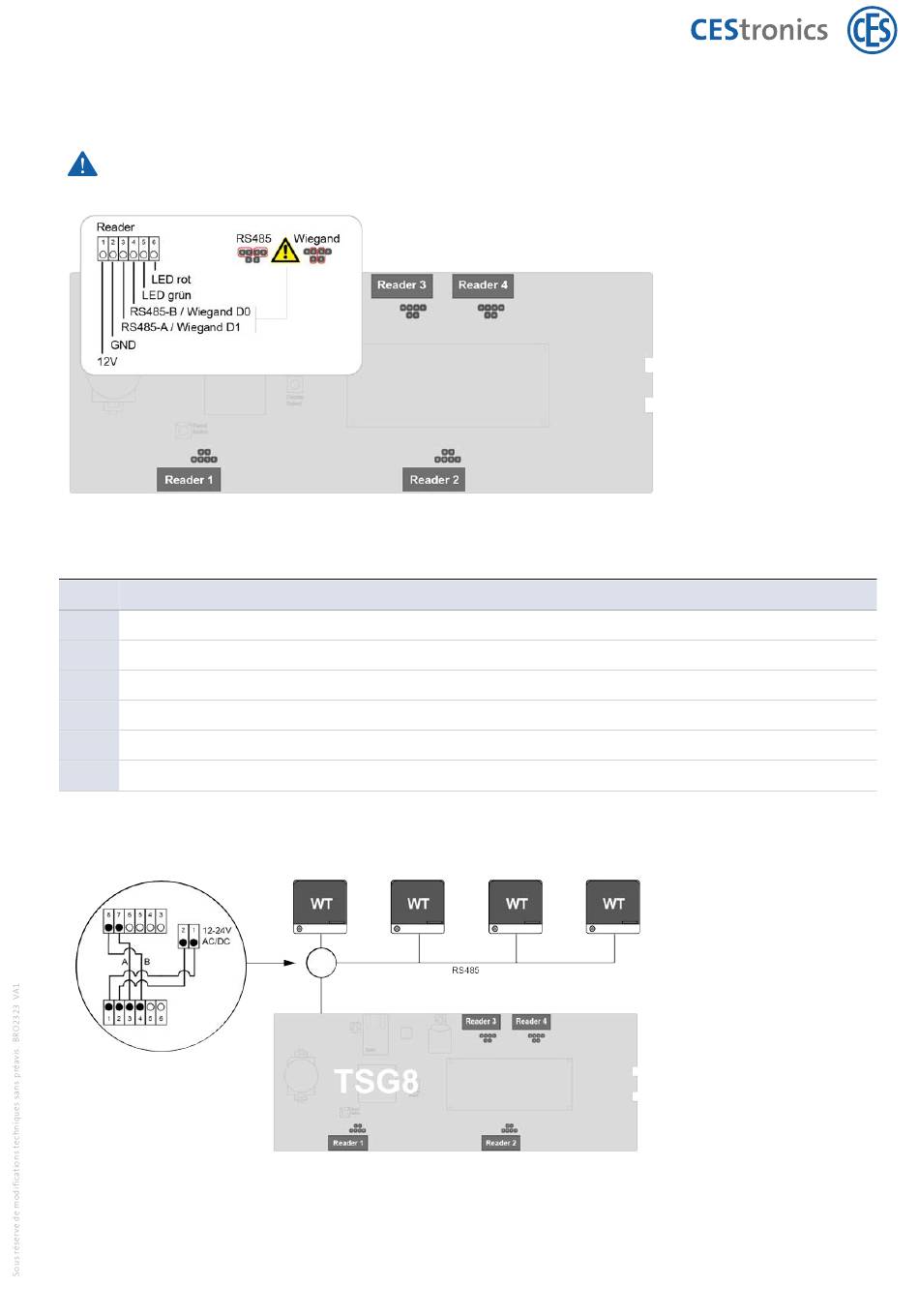

1.1.5 Reader 1–4
Pour le raccordement de lecteurs et de terminaux muraux.
Réglez les Jumper en fonction de l'affectation de l'interface (RS485/Wiegand).
N°
Borne
1
12 V
2
GND
3
RS485-A / Wiegand D1
4
RS485-B / Wiegand D0
5
LED verte
6
LED rouge
Connexion de la commande de porte au terminal mural :
www.ces.eu
Fonction
Alimentation en tension
Ground. Les tensions du signal sont mesurées par rapport à cette ligne.
Ground. Les tensions du signal sont mesurées par rapport à cette ligne.
Ground. Les tensions du signal sont mesurées par rapport à cette ligne.
