ERLQ_W1
Remarques:

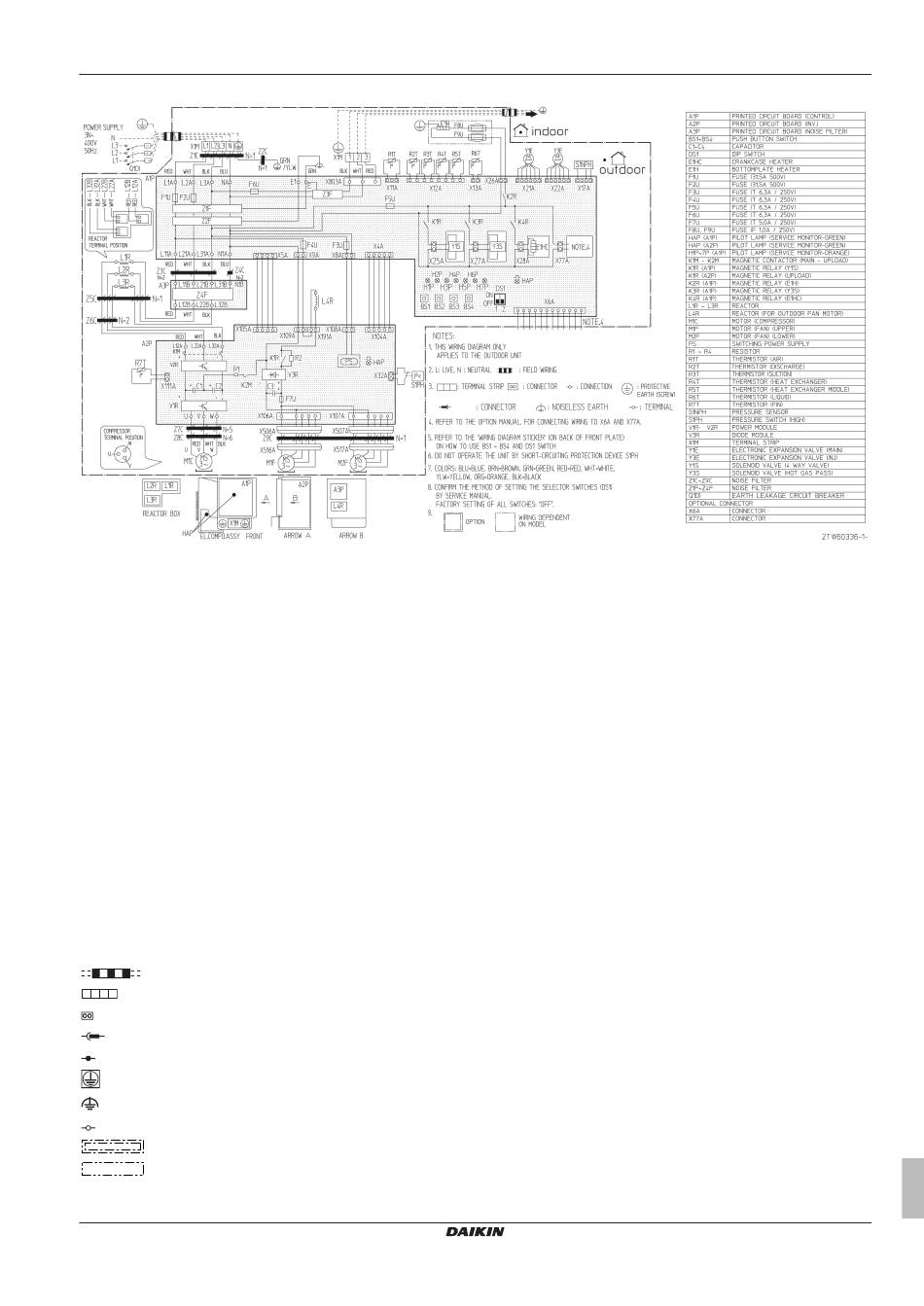

1 Ce schéma de câblage s'applique uniquement à l'unité
extérieure.
2 Symboles (voir ci-dessous).
3 Symboles (voir ci-dessous).
4 Reportez-vous au manuel d'options pour la connexion du
câblage à X6A et X77A.
5 Consultez l'autocollant du schéma de câblage (au dos du
couvercle d'entretien) pour savoir comment utiliser les
commutateurs BS1~BS4 et DS1.
6 Lorsque l'unité fonctionne, ne court-circuitez pas le dispositif
de protection S1PH.
7 Couleurs (voir ci-dessous).
8 Reportez-vous au manuel d'entretien pour savoir comment
régler les commutateurs de sélection (DS1). Tous les
commutateurs sont réglés par défaut sur ARRÊT (réglage
d'usine).
9 Symboles (voir ci-dessous).
Symboles:
L Sous tension
N Neutre
Câblage sur place
Barrette de connexion
Connecteur
Connecteur
Connexion
Terre de protection (vis)
Terre sans parasites
Borne
Option
Câblage en fonction du modèle
ERHQ+ERLQ011~016 + EHVZ16S18CB
Daikin Altherma – Bibloc basse température
4P401677-1A – 2016.02
14 Données techniques
Couleurs:
BLK Noir
BLU Bleu
BRN Marron
GRN Vert
ORG Orange
RED Rouge
WHT Blanc
YLW Jaune
Légende:
A1P Carte de circuit imprimé (commande)
A2P Carte de circuit imprimé (inverseur)
A3P Carte de circuit imprimé (filtre
antiparasite)
BS1~BS4 Commutateur de bouton-poussoir
C1~C4 Condensateur
DS1 Microcommutateur
E1H Cordon chauffant
E1HC Chauffage de carter
F1U Fusible (31,5 A / 500 V)
F2U Fusible (31,5 A / 500 V)
F3U Fusible (T 6,3 A / 250 V)
F4U Fusible (T 6,3 A / 250 V)
F5U Fusible (T 6,3 A / 250 V)
F6U Fusible (T 6,3 A / 250 V)
F7U Fusible (T 5,0 A / 250 V)
F9U, F8U Fusible (F 1,0 A / 250 V)
HAP (A1P) Diode électroluminescente (moniteur
d'entretien vert)
HAP (A2P) Diode électroluminescente (moniteur
d'entretien vert)
