Déclenchement sur zones d'intérêt
La fonctionnalité de ce déclenchement propose une ou deux zones rectangulaires,
la Zone 1 et la Zone 2, qu'un signal doit traverser ou non pour qu'une acquisition
soit affichée et enregistrée en mémoire.
La fonction de déclenchement sur zone s'ajoute au déclenchement matériel de
l'oscilloscope, qui détermine les acquisitions dont les signaux sont évalués pour
l'intersection de la zone.
Pour configurer un déclenchement sur zones d'intérêt, procédez comme suit :

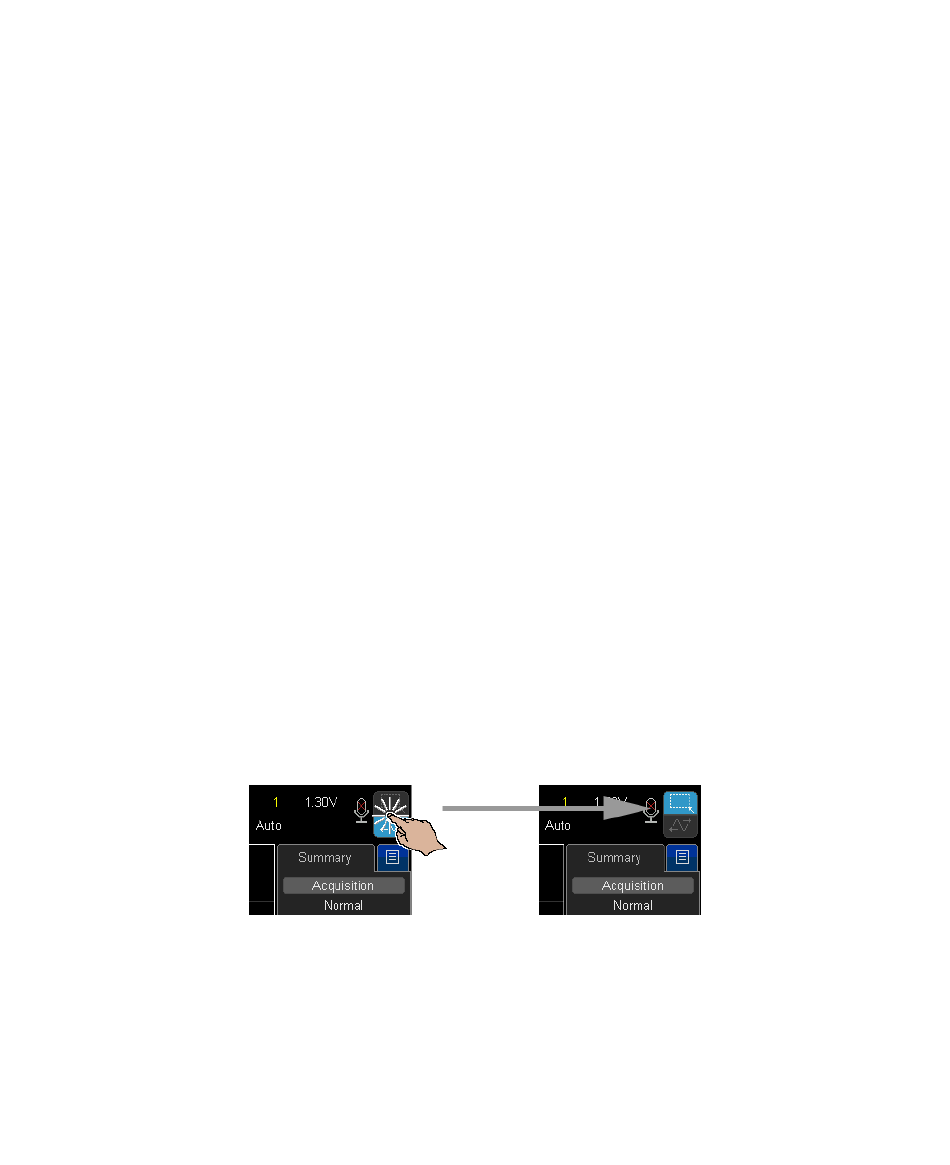

1 Appuyer dans l'angle supérieur droit pour sélectionner le mode tracé de
2 Faites glisser le doigt (ou le pointeur de la souris USB connectée) sur l'écran
3 Retirez le doigt de l'écran (ou relâchez le bouton de la souris).
Oscilloscopes Keysight InfiniiVision série 6000 X Guide d'utilisation
"Déclenchement LIN"
"Déclenchement Manchester"
"Déclenchement MIL-STD -1553"
"Déclenchement NRZ"
"Déclenchement SENT"
"Déclenchement SPI"
"Déclenchement UART/RS232"
"Déclenchement USB 2.0"
"Déclenchement USB PD"
rectangle.
pour tracer une zone rectangulaire qui doit être ou non traversée par le signal.
à la page 484
à la page 549
à la page 567
à la page 558
à la page 588
à la page 525
à la page 599
à la page 609
à la page 618
10
Déclenchements
225
