3.
Branchement et mise en marche
3.1 Branchement
Pour le fonctionnement, le plusoptiX A09 doit être raccordé à un moniteur et à un
clavier avec souris. Le moniteur doit répondre aux exigences de système suivantes:
Résolution: 1.024 x 768 pixels
Interface: VGA
Quatre (4) ports USB du type A sont prévues sur le plusoptiX A09 pour le raccordement
du clavier, de la souris et de l'imprimante, ainsi que des clés USB.
Si un moniteur est déjà disponible sur le lieu de travail, celui-ci peut être relié au
plusoptiX A09 par le biais d'un duplexeur (Monitor Switch TK 207 de "Trendnet").
Ainsi, vous pouvez gagner de la place en utilisant le moniteur à la fois pour votre réseau
médical et votre plusoptiX A09.
Le plusoptiX A09 peut également être branché à votre réseau médical à l'aide d'une
connexion RJ-45 (câble de réseau), par le biais d'une interface GDT. Pour le
raccordement du plusoptiX A09 à votre réseau, Plusoptix met gratuitement à disposition
le logiciel pour le fonctionnement avec l'interface GDT. Si vous souhaitez raccorder le
plusoptiX A09 au réseau médical, veuillez vous adresser à la société chargée de
l'installation du réseau médical.

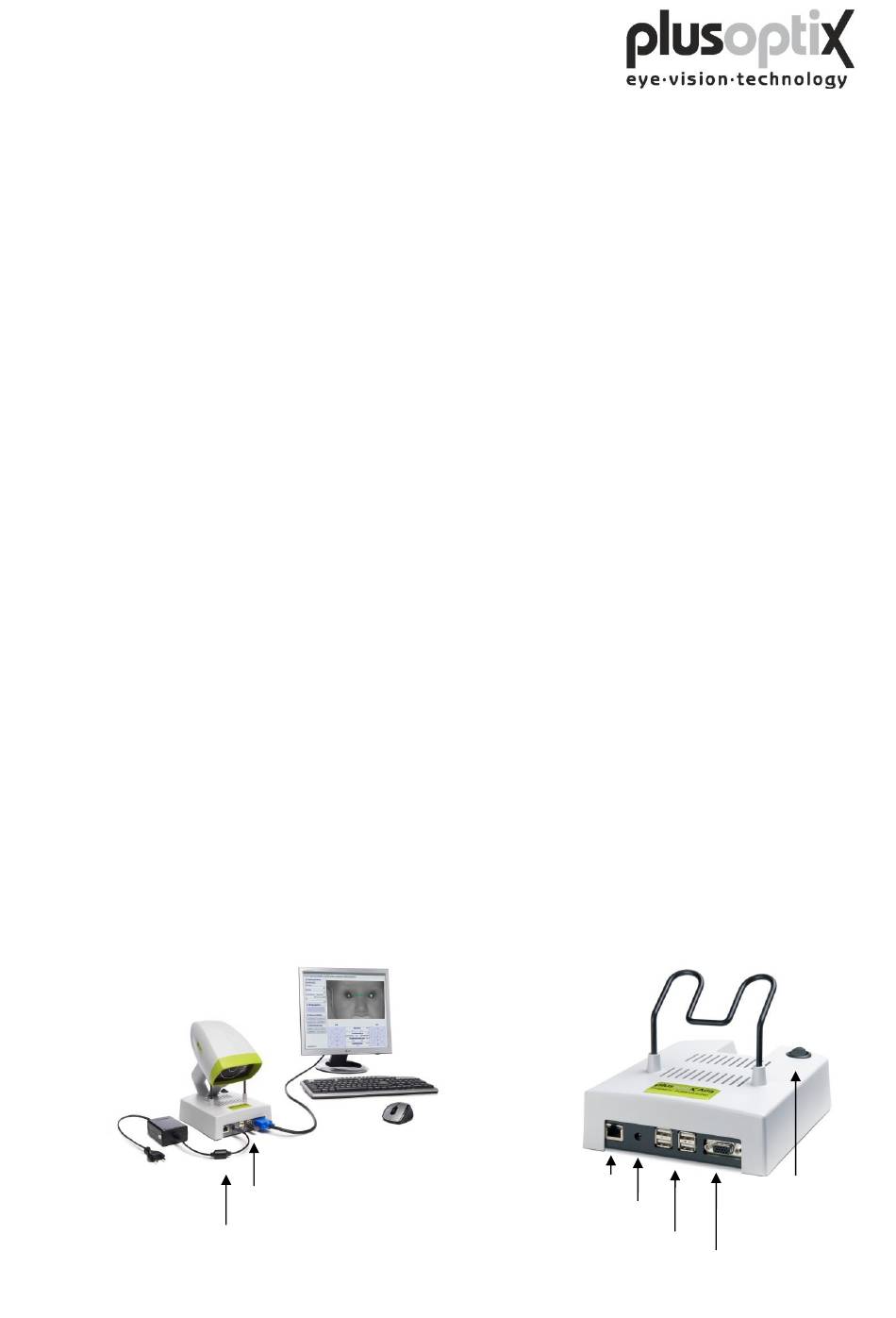

Image 1: Veuillez relier le câble VGA du moniteur au plusoptiX A09. Le clavier et la
souris peuvent être reliés au plusoptiX A09 à l'aide d'un câble USB ou par le
biais d'un adaptateur radio USB. Veuillez relier la prise 12 VDC avec le
plusoptiX A09 et le connecteur réseau avec une prise qui doit être éteinte à la
fin de l'utilisation. Il s'agit d'une mesure de sécurité pour éviter tout risque
d'incendie en cas de court-circuit.
Image 2: Emplacement des prises sur le plusoptiX A09
Image 1
plusoptiX A09
Bloc d'alimentation
médical MES 30B - 3P1J
câble 12VDC
câble VGA pour
le moniteur
Prises USB pour la souris
et le clavier
Page 8 de 42
Image 2
RJ-45
12VDC
4 x USB
VGA
Bouton
marche / arrêt
