Réglage du couple de déclenchement
Veuillez lire attentivement ce mode d'emploi avant d'utiliser la clé dynamométrique.
Conservez soigneusement ce mode d'emploi.
Remettez également tous les documents à la personne à qui vous cédez la
clé dynamométrique.

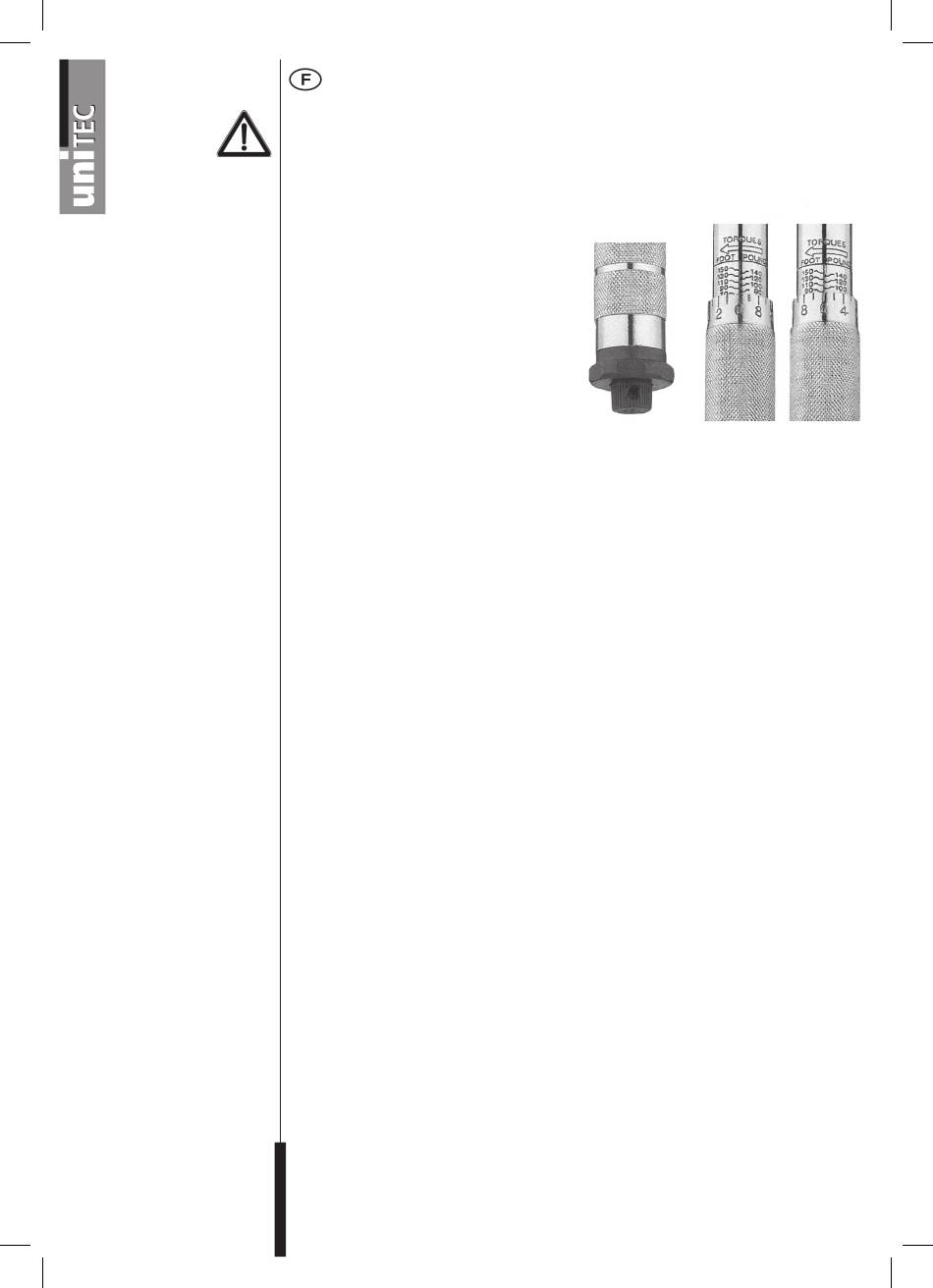

A) Tenez la clé dans votre main gauche
avec vue sur la graduation,
déverrouillez la poignée à écrou
moleté en tournant la vis moletée
dans le sens antihoraire. Voir Fig. 1.
B) Réglez précisément le couple
souhaité à l'aide de l'échelle sur
le boîtier.
Exemple : 86 ft.lbs.
1. Tournez la poignée à molette
jusqu'à ce que le repère 0 sur le
bord biseauté de la poignée
montre le repère vertical sur le boîtier et soit aligné sur la valeur graduée à 80 ft.Ibs.
2. Tournez la poignée dans le sens horaire jusqu'à ce que le repère 6 ft.Ibs sur la
roulette biseautée de la poignée montre la ligne verticale sur le boîtier.
3. Verrouillez la poignée en tournant la vis moletée dans le sens horaire.
La clé est maintenant réglée à un couple de 86 ft. Ibs et prête à l'emploi. Voir Fig. 2.
C) Effectuez d'autres réglages (Nm) exactement comme un réglage sur ft.lbs.
D) Fichez la noix convenant ou une autre garniture sur le carré mâle, posez-le sur l'écrou
ou la vis, tournez la poignée jusqu'à ce que vous sentiez et/ou entendez que la
clé s'enclenche. Si vous desserrez la traction et relâchez la clé, elle se remet
automatiquement en position initiale pour la prochaine utilisation.
Ne plus continuer à resserrer après le déblocage de la clé. Veillez à ne plus
exercer de traction quand la clé s'enclenche, ceci particulièrement avec de faible
valeur de couple.
1. Si la clé est restée longtemps inutilisée ou stockée, utilisez-la plusieurs fois avec
un couple de faible valeur pour que le graissage interne spécial puisse humecter de
nouveau de lubrifiant les pièces mobiles à l'intérieur.
2. En cas de non utilisation, réglez la clé au couple la plus faible.
3. Ne tournez pas la poignée au-delà du couple le plus faible.
4. Ne continuez pas à serrer la clé après que le couple préréglé est atteint et la clé
débloquée. La pression doit être enlevée de la poignée et de la clé pour qu'elle
puisse revenir automatiquement en position initiale. La poursuite de la pression
après déblocage de la clé fait que la pièce serrée est endommagée par le couple
trop important.
5. L'outil est robuste et conçu pour être utilisé à l'atelier, mais également comme
instrument de mesure de précision qui doit aussi être traité en tant que tel.
6. Nettoyez la clé en l'essuyant : ne la plongez pas dans un nettoyant de type
quelconque ; cela peut influencer négativement le lubrifiant spécial avec lequel la
clé a été remplie à l'usine.
7. La clé dynamométrique a été calibrée et contrôlée avant de quitter l'usine et indique
une précision jusqu'à +4%. Il s'agit d'un instrument de mesure de précision.
Le propriétaire est responsable de son calibrage et de son entretien réguliers.
Longueur :
Poids (sans accessoires) :
Couple :
Fig. 1
444-470 mm (10-210 Nm)
1,1 kg
10-210 Nm
